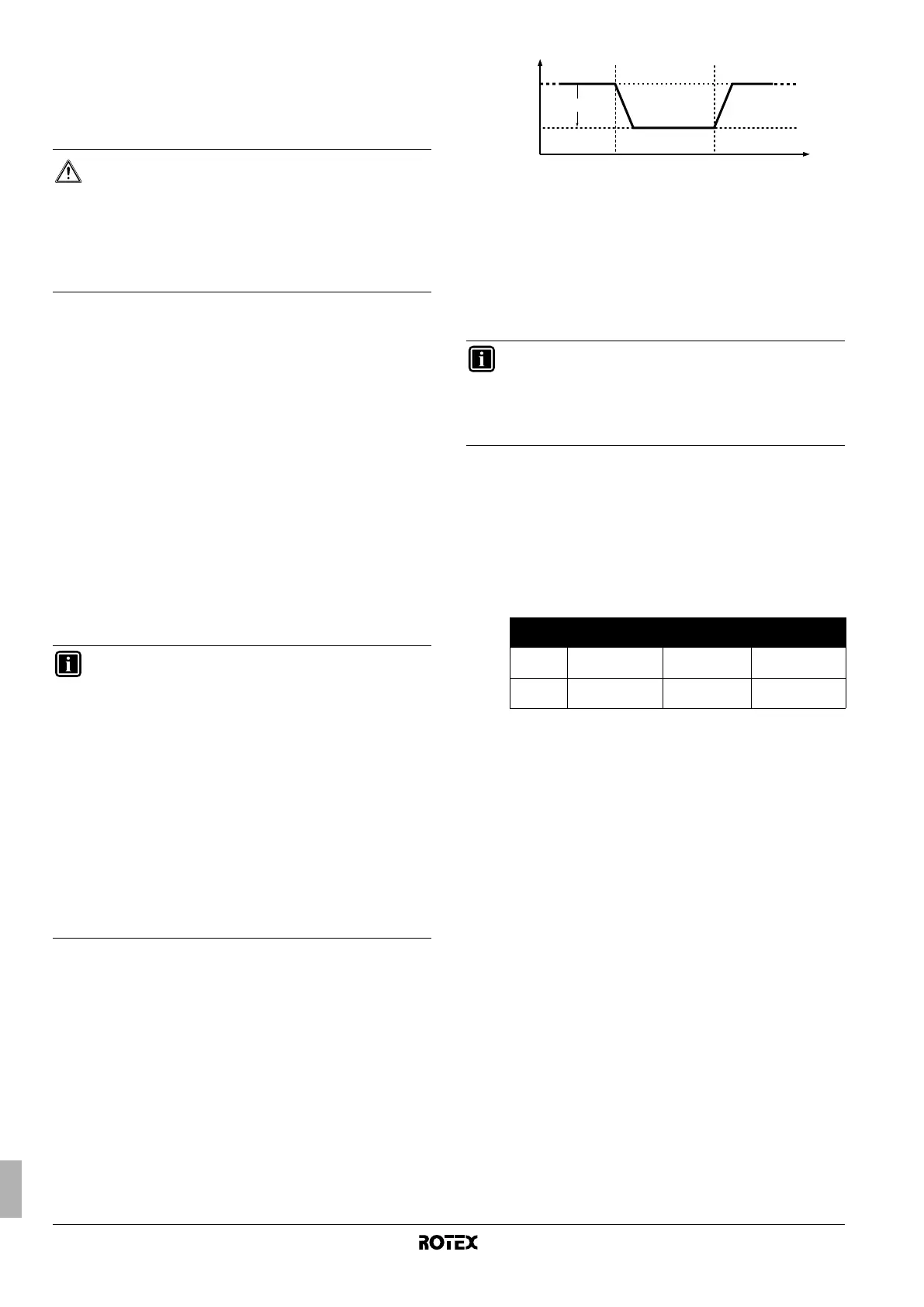

Instalační návod
35
RKHBH/X008BB
Vnitřní jednotka pro systém tepelných čerpadel vzduch-voda
4PW62574-3 – 10.2010
[9] Nastavené rozsahy teplotních bodů topení a chlazení
Účelem tohoto provozního nastavení je snaha zabránit uživateli ve
výběru nesprávné teploty vody na výstupu (tj. příliš horká nebo příliš
studená). Tím lze konfigurovat rozsah nastavených teplotního bodů
topení a rozsah nastavených teplotního bodů chlazení, v jejichž
rámci může uživatel měnit nastavení.
■ [9-00] Horní limit nastavení teplotního bodu topení:
maximální přípustná teplota vody na výstupu během topení.
■ [9-01] Dolní limit nastavení teplotního bodu topení: minimální
přípustná teplota vody na výstupu během topení.
■ [9-02] Horní limit nastavení teplotního bodu chlazení:
maximální přípustná teplota vody na výstupu během
chlazení.
■ [9-03] Dolní limit nastavení teplotního bodu chlazení:
minimální přípustná teplota vody na výstupu během
chlazení.
■ [9-04] Nastavení překmitu: definuje, o kolik smí stoupnout
teplota vody nad nastavenou hodnotu před tím, než dojde
k zastavení kompresoru. Tato funkce je k dispozici pouze
v režimu topení.
Funkce poklesu
Funkce automatického poklesu umožňuje snížení teploty vody
během prostorového vytápění. Funkci automatického poklesu
(setback) lze aktivovat například v noci, kdy jsou požadavky na
teplotu odlišné od požadavků ve dne.
■ [9-05] Definuje, zda je funkce automatického poklesu
zapnutá (1) nebo vypnutá (0).
■ [9-06] Čas spuštění: čas spuštění funkce automatického
poklesu
■ [9-07] Čas zastavení: čas zastavení funkce automatického
poklesu
■ [9-08] Hodnota automatického poklesu výstupní vody
A Nastavená hodnota normální teploty výstupní vody nebo
počítaná nastavená hodnota závislá na počasí
B Počítaná nastavená hodnota automatického poklesu
výstupní vody
t Čas
T Teplota
V případě instalace RKHW* a [4-03]=4 nebo instalace nádrže
RKHTS se doporučuje nastavit čas zahájení automatické akumulace
během noci [6-04] na okamžik zahájení činnosti funkce
automatického poklesu [9-06].
[C] Nastavení na digitální I/O kartě EKRP1HB
Výstupní logika alarmu
■ [C-01] Výstupní logika alarmu: definuje logiku výstupu
alarmu na digitální vstupní/výstupní kartě EKRP1HB.
Pokud platí [C-01]=0, výstup alarmu bude při výskytu alarmu
pod napětím (výchozí stav).
Pokud platí [C-01]=1, výstup alarmu nebude při výskytu
alarmu pod napětím. Toto pole umožňuje rozlišovat mezi
detekcí alarmu a detekcí výpadku napájení jednotky.
Dvojčinný provoz
Tento parametr se vztahuje pouze na instalace s pomocným kotlem
(střídavý provoz, paralelní zapojení). Účelem této funkce je stanovit –
na základě venkovní teploty – který zdroj tepla je schopen/bude
poskytovat prostorové vytápění: vnitřní jednotka Rotex nebo
pomocný kotel.
Nastavení provozního parametru "dvojčinný provoz" se vztahuje
pouze na prostorové vytápění pomocí vnitřní jednotky a signál
k povolení činnosti pomocného kotle.
Je-li aktivována funkce "dvojčinný provoz", vnitřní jednotka
automaticky zastaví prostorové vytápění, pokud venkovní teplota
poklesne pod "zapínací teplotu dvojčinného provozu" a je aktivní
signál povolení provozu pomocného kotle.
Je-li dvojčinný provoz deaktivován, prostorové vytápění pomocí
vnitřní jednotky je k dispozici při všech venkovních teplotách (viz
provozní rozsahy) a signál povolení pro činnost pomocného kotle je
vždy deaktivován.
■ [C-02] Stav dvojčinného provozu: definuje, zda je dvojčinný
provoz aktivní (1) nebo neaktivní (0).
■ [C-03] Zapínací teplota dvojčinného provozu: definuje
venkovní teplotu, při jejímž poklesnutí bude aktivován signál
povolení pro činnost pomocného kotle (sepnutý, KCR na
EKRP1HB) a prostorové vytápění vnitřní jednotkou se
zastaví.
UPOZORNĚNÍ
■ V případě aplikace s vytápěním podlahou je důležité
omezit maximální zbývající teplotu vody při ohřevu
podle specifikací dané instalace topení podlahou.
■ V případě aplikace s chlazením podlahy je důležité
omezit minimální teplotu vody na výstupu při chlazení
(nastavení parametru [9-03]) na 16~18°C, aby
nedocházelo ke kondenzaci par na podlaze.
INFORMACE
■ Pamatujte na to, že při aktivaci funkce automatického
poklesu bliká ikona b. Vypočítaná nastavená hodnota
automatického poklesu výstupní vody není zobrazena
během režimu automatického poklesu.
■ Funkce automatického poklesu je ve výchozím
nastavení deaktivována.
■ Funkci automatického poklesu lze zkombinovat
s automatickým provozem při nastavené hodnotě
teploty závisející na počasí.
■ Funkce automatického poklesu (setback) je
automatickou funkcí podle denního plánu.
■ Funkci automatického poklesu lze kombinovat
s plánovacím časovačem. Když je automatický pokles
aktivní, nastavená hodnota plánovaného prostorového
vytápění se bude snižovat s hodnotou automatického
poklesu výstupní vody [9-08].
INFORMACE
Dbejte na to, aby nastavená hodnota automatického
poklesu nebyla příliš nízká, zejména v chladnějším období
(například v zimě). Vzhledem k velkému teplotnímu rozdílu
nemusí být pokojová teplota dosažitelná (nebo její
dosažení bude trvat mnohem déle).
[C-01] Alarm Bez alarmu
Jednotka je bez
napětí
0
(výchozí)
Uzavřený výstup Rozpojený
výstup
Rozpojený
výstup
1 Rozpojený
výstup
Uzavřený
výstup
Rozpojený
výstup
[9-06][9-07]
B
A
T
t
55°C
53°C
2°C [9-08]
