RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1C – 2012.06
Manual de instalación
3

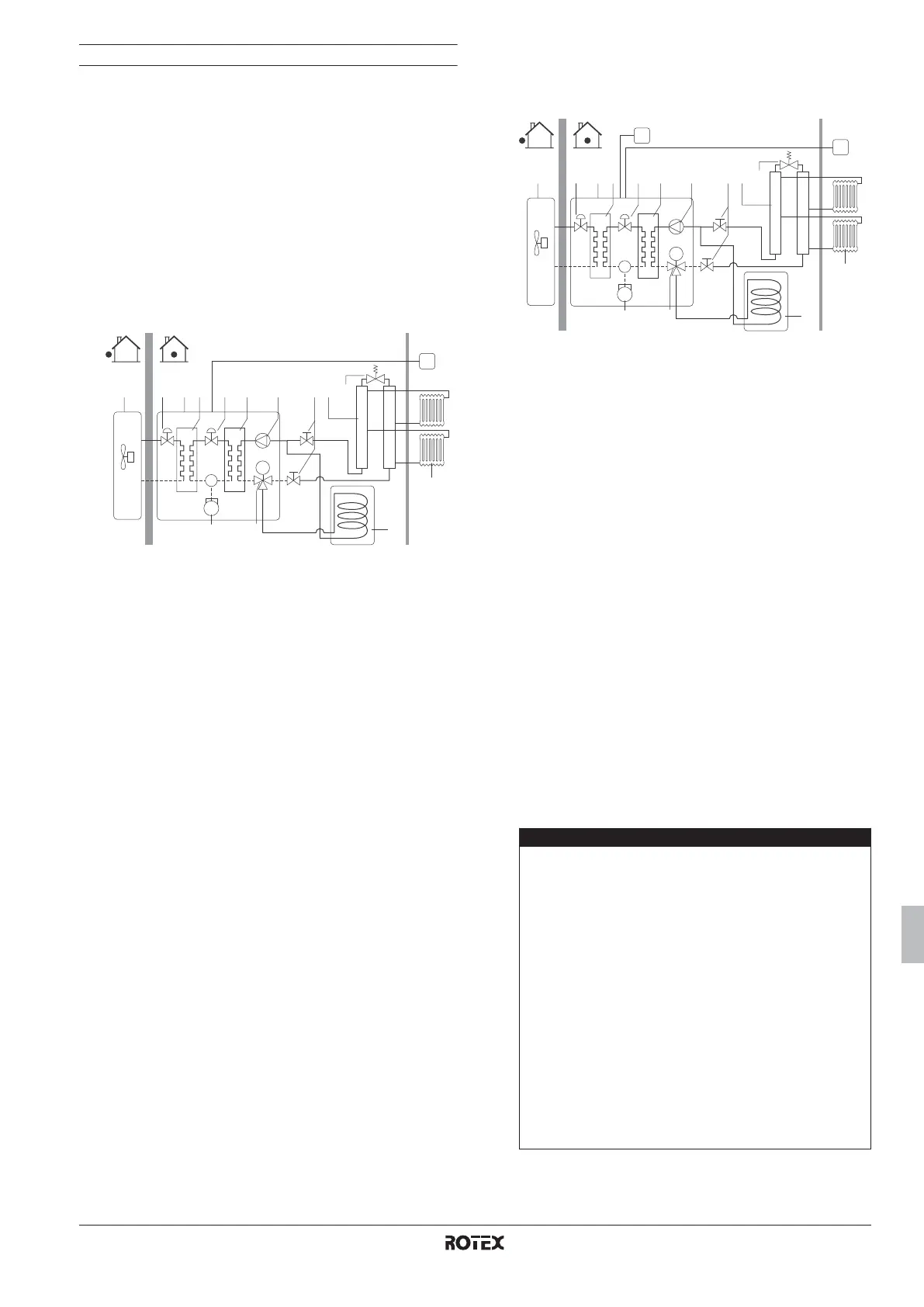

Ejemplos de aplicación típica
Los ejemplos de aplicación que se indican a continuación sólo son
válidos con fines ilustrativos.
Ejemplos de aplicación con un solo emisor de calor y
una única fuente de calor (unidad RKHBRD)
Si se utiliza un solo emisor de calor (= todos los sistemas disponen
de un punto de referencia de temperatura del agua), NO se
recomienda utilizar una botella de equilibrado.
La utilización de una botella de equilibrado afectará al control óptimo
de la bomba de la unidad y aumentará innecesariamente el coste del
sistema.
Aplicación 1
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un control remoto instalado en la sala de estar.
El control remoto proporciona retroalimentación a la unidad
interior y de este modo, hace que el rendimiento de la unidad
satisfaga los requisitos de calefacción de forma inteligente. De
esta manera, no se dan inicios/paradas frecuentes de la unidad
ni grandes fluctuaciones de temperatura en las habitaciones
que se van a calentar. Este control remoto también dispone de
una función lógica inteligente que controla la combinación de
calefacción de habitaciones y la demanda de agua caliente
sanitaria (por ejemplo, si la temperatura de la habitación baja
más de 3°C durante el funcionamiento del agua caliente
sanitaria, la unidad pasará automáticamente a calefacción para
habitaciones). No hay control remoto cerca de la unidad.
Durante el mantenimiento, un técnico de servicio puede
conectar un control remoto adicional.
Aplicación 2
Calefacción para habitaciones y calentamiento de agua caliente
sanitaria con un control remoto instalado en la unidad y otro
control remoto instalado en la sala de estar.
El control remoto proporciona retroalimentación a la unidad
interior y de este modo, hace que el rendimiento de la unidad
satisfaga los requisitos de calefacción de forma inteligente. De
esta manera, no se dan inicios/paradas frecuentes de la unidad
ni grandes fluctuaciones de temperatura en las habitaciones
que se van a calentar. Este control remoto también dispone de
una función lógica inteligente que controla la combinación de
calefacción de habitaciones y la demanda de agua caliente
sanitaria (por ejemplo, si la temperatura de la habitación baja
más de 3°C durante el funcionamiento del agua caliente
sanitaria, la unidad pasará automáticamente a calefacción para
habitaciones). El control remoto principal (C1) está instalado en
la sala de estar y puede acceder a todos los ajustes (maestro).
El segundo control remoto (C2) no puede acceder a los ajustes
de campo ni de programación (esclavo).
Consulte el capítulo "Ejecución del cableado eléctrico" en la
página 16 sobre la conexión de los controles remotos maestros
y esclavo.
1 Unidad exterior 10 Colector (suministro
independiente)
2 Unidad interior
3 Intercambiador de calor
de refrigerante
11 Radiador (suministro
independiente)
4 Intercambiador de calor
del agua
12 Válvula de expansión
electrónica
5 Compresor 13 Válvula de by-pass
(suministro
independiente)
6 Bomba
7 Válvula de cierre C1 Control remoto
8 Válvula de 3 vías
motorizada (opción)
A Lugar de instalación
B Sala de estar
9 Depósito de agua
caliente sanitaria
(opcional)
7101343 1212 21
8
6
5
M
11
9
C1
A B
1 Unidad exterior 10 Colector (suministro
independiente)
2 Unidad interior
3 Intercambiador de
calor de refrigerante
11 Radiador (suministro
independiente)
4 Intercambiador de
calor del agua
12 Válvula de expansión
electrónica
5 Compresor 13 Válvula de by-pass
(suministro
independiente)
6 Bomba
7 Válvula de cierre
8 Válvula de 3 vías
motorizada (opción)
C1 Control remoto
(maestro)
9 Depósito de agua
caliente sanitaria
(opcional)
C2 Control remoto
opcional (esclavo)
A Lugar de instalación
B Sala de estar
Maestra Esclava
Funcionamiento ON/OFF Operable Operable
Funcionamiento de calentamiento de agua
sanitaria ON/OFF
Operable Operable
Ajuste de la temperatura de agua de salida Operable Operable
Ajuste de la temperatura de la habitación Operable Operable
Modo susurrante ON/OFF Operable Operable
Funcionamiento del punto de referencia
dependiente de las condiciones climáticas
ON/OFF
Operable Operable
Ajuste del reloj Operable Operable
Programación del temporizador de programación Operable
Funcionamiento del temporizador de
programación ON/OFF
Operable
Ajustes de campo Operable
Visualización del código de error Operable Operable
Prueba de funcionamiento Operable Operable
Función de termostato de la habitación Operable
10 13
C1
A B
C2
743 1212 21
8
6
5
M
11
9
