Rotex RKHBRD011ABV1 - Zubehör; Mitgelieferte Zubehörteile

Installationsanleitung
7
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06
ZUBEHÖR
Mitgelieferte Zubehörteile
(Siehe Abbildung 1)
HINWEIS
Bei Austausch eines alten mit Gas- oder Heizöl
betriebenen Boilers durch ein Luft-Wasser-
Wärmepumpensystem (RKHBRD*):
■ prüfen Sie bitte unbedingt die Pumpen-
Spezifikationen der alten Einheit;
■ ist der externe statische Druck jener Pumpe
höher angegeben als der des Luft-Wasser-
Wärmepumpensystems, dann installieren Sie
bitte eine zusätzliche Pumpe mit höherem
externen statischen Druck zusammen mit einem
Ausgleichsbehälter.

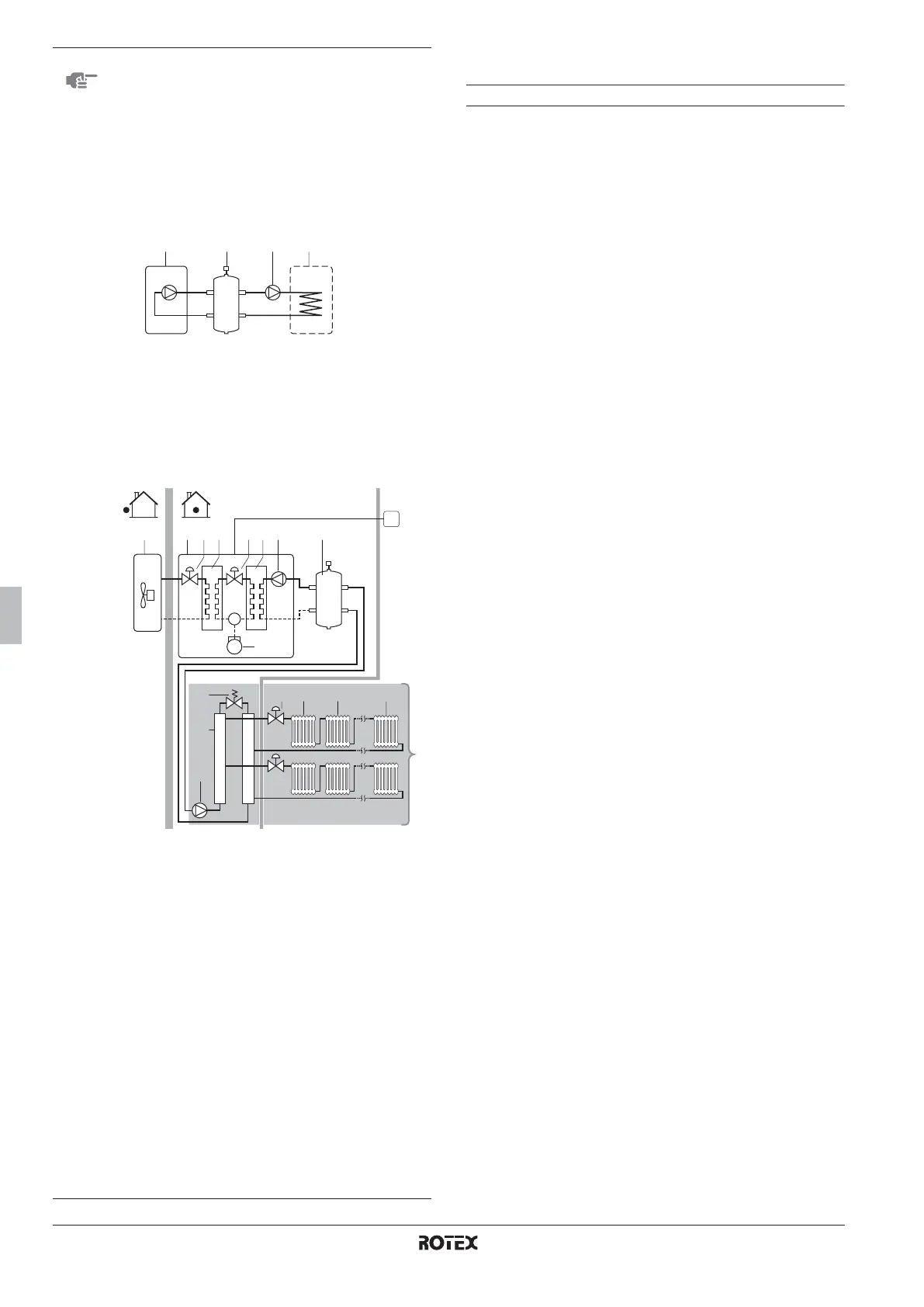

Beispiel eines Systems mit hohem externen
statischen Druck
3 421
1 Luft-Wasser-Wärmepumpensystem (RKHBRD*)
2 Ausgleichsbehälter
3 Pumpe mit hohem externen statischen Druck
(bauseitig zu liefern)
4 System mit hohem externen statischen Druck
3 34 5 621 8
7
10
11
A B
9
12 13 13 13
C
C1
1 Außeneinheit
2 Inneneinheit
3 Elektronisches Expansionsventil
4 Kältemittel-Wärmetauscher
5 Wasser-Wärmetauscher
6 Pumpe
7 Verdichter
8 Ausgleichsbehälter (bauseitig zu liefern)
9 Pumpe (bauseitig zu liefern)
10 Kollektor (bauseitig zu liefern)
11 Bypass-Ventil (bauseitig zu liefern)
12 Absperrventil (bauseitig zu liefern)
13 Radiator (bauseitig zu liefern)
C1 Fernbedienung
A Ort der Installation
B Wohnzimmer
C Beispiel eines Systems mit hohem statischen
Druck: mit sehr kurzen Rohren in Reihe
installierte Radiatoren
1 Installationsanleitung
2 Betriebsanleitung
3 Anleitung zum Auspacken
4 Elektroschaltplan
5 Benutzerschnittstelle (Fernbedienung,
4 Befestigungsschrauben, 2 Stecker)
6 Schrauben (2 x Befestigungsschrauben für die obere Abdeck-
platte + 4 x Schrauben für Anhebeblech)
7 Schelle
8 O-Ring (Ersatzteil)
9 Durchführungstülle (klein)
10 Durchführungstülle (groß)
11 Isolierung für die obere Abdeckplatte
12 Anhebeblech (zum Anheben der Einheit)
13 Flexibles Wasserauslassrohr
14 Flexibles Wassereinlassrohr (mit Manometer)
