RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
22
Descrição pormenorizada
[0] Configuração do controlo remoto
■ [0-00] Nível de permissões do utilizador
O controlo remoto pode ser programado para não permitir que o
utilizador aceda a certos botões e/ou funções. Há 2 níveis de
permissões definidos à partida. Ambos os níveis (nível 2 e
nível 3) são em geral idênticos, distinguindo-se apenas por no
nível 3 não ser possível regular a temperatura da água (consulte
a tabela que se segue).
De fábrica, nenhum nível está definido, pelo que todos os
botões e funções estão disponíveis.
O nível actual de permissões é determinado pela regulação
local. Para especificar o nível de permissões 2, especifique para
a regulação local [0-00] o valor 2; para o nível de permissões 3,
especifique-lhe o valor 3.
Depois de especificar a regulação local, o nível de permissões
escolhido ainda não está activo. Para activar o nível de
permissões escolhido, tem de carregar simultaneamente nos
botões
e . Depois, de imediato, carregar nos
botões e , tendo de ficar carregados os 4 botões durante
pelo menos 5 segundos. Note-se que não é dada nenhuma
indicação no controlo remoto. Depois deste procedimento, os
botões bloqueados deixam de estar disponíveis.
A desactivação do nível de permissões escolhido efectua-se da
mesma forma.
■ [0-01] Valor de compensação da temperatura da divisão
Se necessário, é possível ajustar o valor do termístor da
unidade através de um valor de correcção. Esta opção pode ser
utilizada como forma de compensar as tolerências do termístor
ou faltas de capacidade.
A temperatura compensada (= temperatura medida mais o valor
de compensação) é então usada para controlar o sistema,
sendo apresentada no modo de leituras de temperatura. Con-
sulte também "[9] Compensação automática da temperatura" na
página 26, para obter os valores de compensação da tempera-
tura de saída da água e da temperatura da água quente
doméstica.
■ [0-03] Estado: define se a instrução de ligar/desligar pode ser
utilizada no temporizador para aquecimento ambiente.
O temporizador para aquecimento ambiente pode ser progra-
mado de 2 formas diferentes: com base no ponto de regulação
da temperatura (quer da temperatura de saída da água, quer da
temperatura da divisão) e com base na instrução de
ligar/desligar.
Nas tabelas que se seguem, apresentam-se ambos os métodos de
interpretação do temporizador.

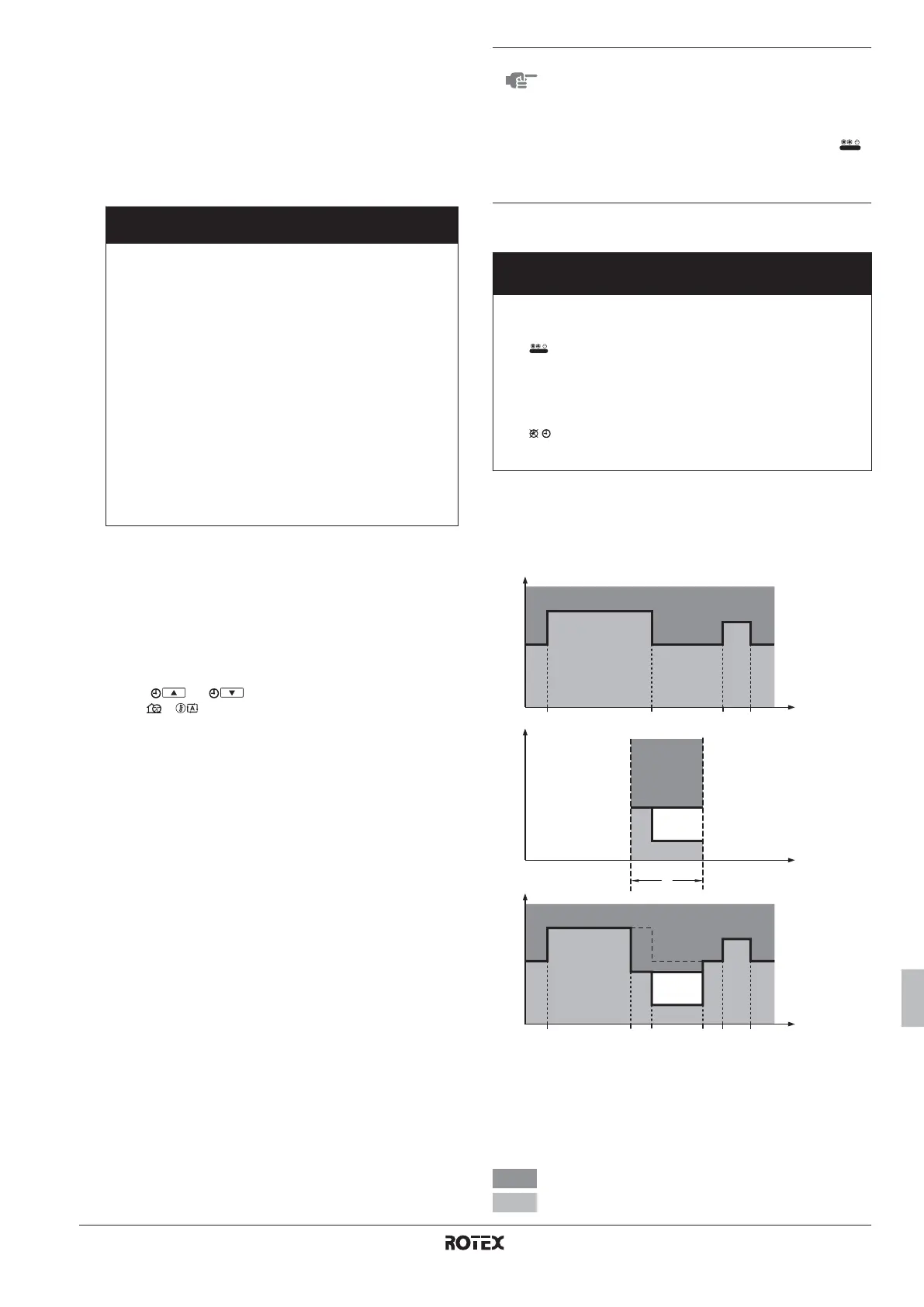

Exemplo de funcionamento: temporizador com base nos pontos de
regulação de temperatura.
Quando se activa a função de recuo, o recuo assume a prioridade
sobre a acção temporizada do temporizador.
Permissão
nível 2 nível 3
Ligar/Desligar o funcionamento Disponível Disponível
Ligar/Desligar o aquecimento de águas
domésticas
Disponível Disponível
Regulação da temperatura de saída de
água
Disponível —
Regulação da temperatura da divisão Disponível Disponível
Ligar/Desligar o modo de baixo ruído — —
Ligar/Desligar o funcionamento do ponto
de regulação dependente das condições
climatéricas
Disponível —
Regulação do relógio — —
Programação do temporizador — —
Ligar/Desligar o temporizador Disponível Disponível
Regulações locais — —
Visor do código de erro Disponível Disponível
Teste de funcionamento — —
NOTA
De fábrica, o aquecimento ambiente com base no
ponto de regulação da temperatura (método 1) vem
activado, pelo que só é possível efectuar desvios de
temperatura (não dar a instrução de ligar/desligar).
A vantagem deste método é que basta desligar o
aquecimento ambiente, carregando no botão ,
sem desligar o armazenamento automático de água
quente doméstica (por ex., durante o Verão, quando
não é necessário aquecimento ambiente).
Método 1
[0-03]=1
(de fábrica)
Aquecimento ambiente com base no ponto de regulação
da temperatura
(a)
(a) Para a temperatura de saída da água e/ou temperatura da divisão
Durante o
funcionamento
Durante o funcionamento do temporizador, o LED de
funcionamento mantém-se aceso.
Ao carregar no
botão
O temporizador de aquecimento ambiente pára e não
volta a arrancar.
O controlador desliga-se (o LED de funcionamento apaga-se).
Contudo, o ícone do temporizador mantém-se visível,
indicando que o aquecimento de águas domésticas
continua activado.
Ao carregar no
botão
/
O temporizador de aquecimento ambiente e
aquecimento de águas domésticas páram, bem como o
modo de baixo ruído, não voltando a arrancar.
O ícone do temporizador deixa de ser apresentado.
1 Temporizador
2 Função de recuo
3 Função de recuo e temporizador activos em simultâneo
A Função de recuo
t Tempo
T Ponto de regulação da temperatura
Temperatura da divisão
Temperatura de saída da água
T
t
6:30 9:00
16:00
0:30
19°C 19°C 19°C
22°C
21
°C
62°C 62°C 62°C
65°C
64°C
62°C
19°C19°C19°C
22°C
21°C
62°C62°C
65°C
64°C
0:30
1
T
t
57°C
18°C
A
5:0023:00
2
T
t
5:00 9:00
16:00
23:00
19
19°C
18°C
19°C
22°C
21°C
62°C
60°C
62°C
65°C
64°C
60°C
19°C
18°C
19°C
22°C
21°C
62°C62°C
19°C
62°C
19°C
62°C
19°C
62°C
65°C
64°C
6:30
3
57°C
60°C
