RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06
Montagehandleiding
5
■ Patroon B
De tank voor warm water voor huishoudelijk gebruik is in een
afzonderlijk circuit van het (de) temperatuurverlagings-
appara(a)t(en) (met een 3-wegsklep) geïnstalleerd. Deze
configuratie laat geen gelijktijdig verwarmen van water voor
huishoudelijk gebruik en verwarmen van ruimten toe.
Zie hoofdstuk "Besturing met meerdere instelpunten" op
pagina 31 voor meer informatie over de configuratie van uw
systeem.
Toepassingsvoorbeelden met 2 verschillende warmte-
generatoren (extra ketel + RKHBRD-unit)
Bij het gebruik van 2 warmtebronnen wordt tevens een nivellerings-
reservoir aanbevolen, als volgt:
■ Toepassing 5
Verwarmen van ruimten met een extra ketel (afwisselende
werking)
Verwarmen van ruimten door de Rotex-binnenunit of door een
extra ketel die in het systeem is aangesloten. Een hulpcontact
bepaalt of de RKHBRD*-binnenunit of de ketel werkt. Dit
hulpcontact kan bijv. een buitentemperatuurthermostaat zijn,
een contact voor dag-/nachtstroomtarief, een handbediend
contact, enz.
Bivalente werking is alleen mogelijk voor het verwarmen van
ruimten, en niet voor het verwarmen van water voor
huishoudelijk gebruik. Warm water voor huishoudelijk gebruik
wordt in een dergelijke toepassing altijd geleverd door de tank
voor warm water voor huishoudelijk gebruik die op de Rotex-
binnenunit is aangesloten.

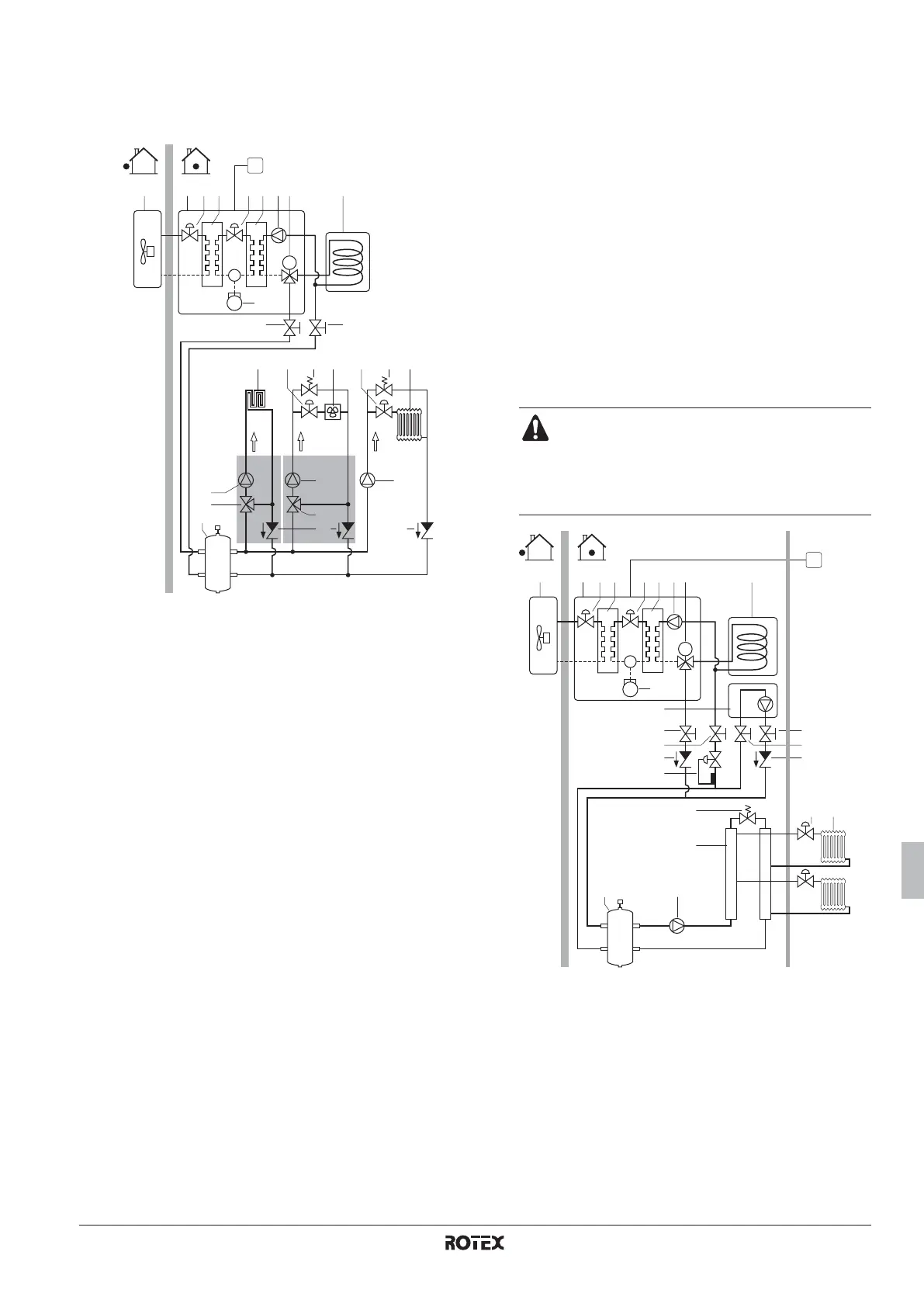

De extra ketel moet in de leidingen en in de lokale bedrading
worden opgenomen volgens de onderstaande afbeeldingen.
1 Buitenunit 13 Afsluiter (lokale
levering) of EKVKHPC
2-wegskleppenkit voor
warmtepompconvector
(optie)
2 Binnenunit
3 Elektronische
expansieklep
4 Koelmiddel-
warmtewisselaar
14 Omloopklep
(lokale levering)
5 Waterwarmtewisselaar 15 FCU: Ventilator-
convector of FWXV
(optie)
6 Pomp
7 Gemotoriseerde
3-wegsklep (optie)
16 Afsluiter
(lokale levering)
8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
17 Radiator (lokale
levering)
18 Mengklep
(lokale levering)9 Compressor
10 Afsluiter 19 Pomp (lokale levering)
11 Nivelleringsreservoir
(lokale levering)
20 Terugslagklep
(lokale levering)
12 FHL:
Vloerverwarmingslus
(lokale levering)
C1 Afstandsbediening
TRD1
Temperatuur-
verlagingsapparaat 1
TRD2
Temperatuur-
verlagingsapparaat 2
3 34 5 6 821
17
1919
18
20 20
19
18
11
M
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10 10
7
C1
TRD1 TRD2
■ Zorg dat de ketel en de integratie van de ketel in
het systeem overeenstemt met de relevante
Europese en nationale regelgevingen.
■ Rotex kan niet aansprakelijk worden gehouden
voor onjuiste of onveilige situaties in het
ketelsysteem.
1 Buitenunit 12 Afsluiter
2 Binnenunit 13 Terugslagklep
(lokale levering)
3 Elektronische
expansieklep 14 Pomp (lokale levering)
4 Koelmiddelwarmte-
wisselaar
15 Verdeelstuk
(lokale levering)
5 Waterwarmtewisselaar 16 Omloopklep
(lokale levering)
6 Pomp
7 Gemotoriseerde
3-wegsklep (optie)
17 Afsluiter (lokale
levering)
3 34 5 6 821
11
M
9
12
12
7
C1
15
16
13
13
20
20
19
10
A B
14
17 18
