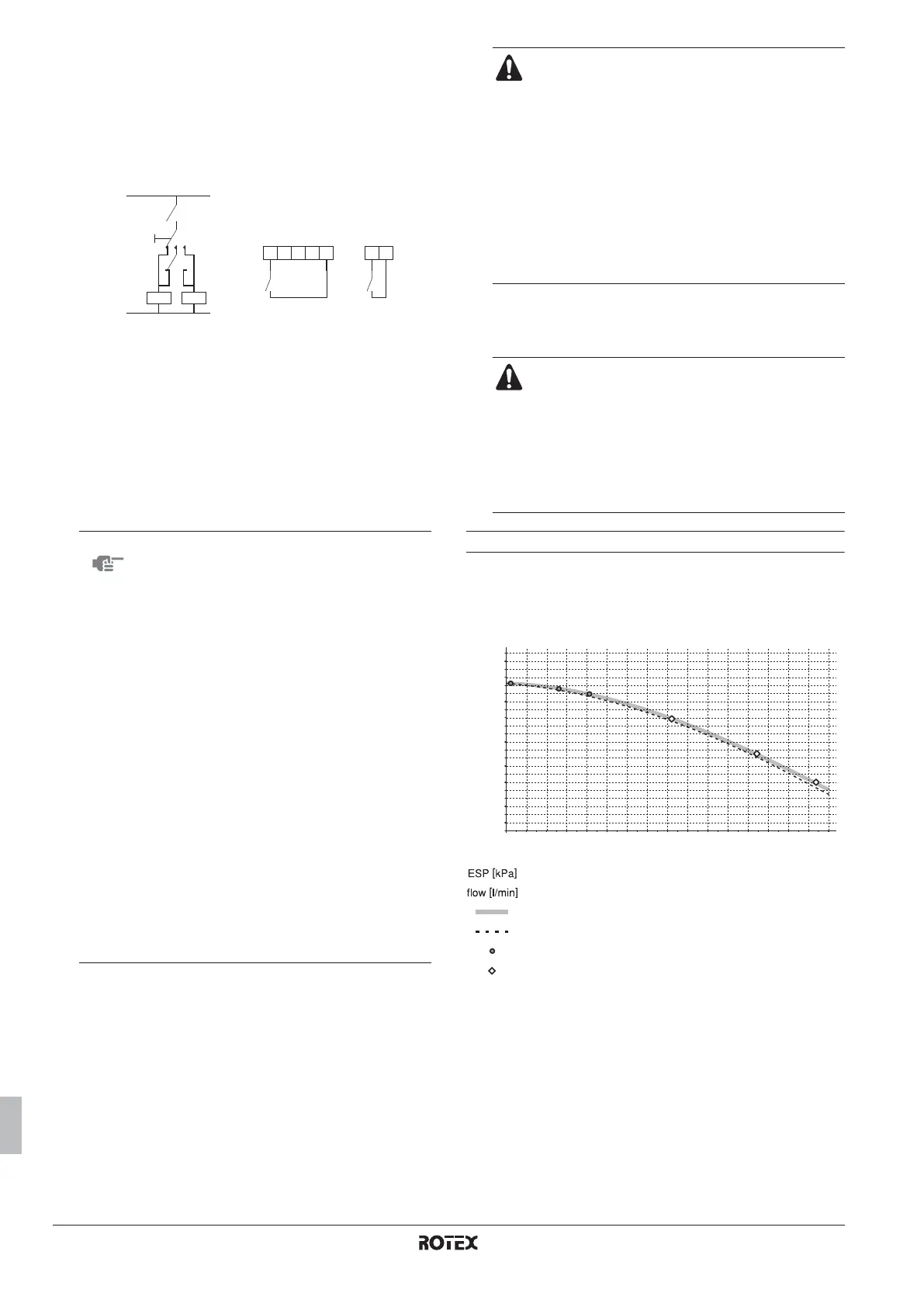

■ Cablajul de legătură
■ Exploatarea
Când termostatul de încăpere (th) se închide, unitatea
RKHBRD* sau boilerul încep să funcţioneze, în funcţie de
poziţia contactului auxiliar (C).
Modelul sistemul hidraulic
Când proiectaţi sistemul hidraulic, consultaţi întotdeauna "Exemple
tipice de aplicaţii" la pagina 3 pentru informaţii.
Când proiectaţi sistemul hidraulic, luaţi în considerare întotdeauna
presiunea statică externă disponibilă a unităţii RKHBRD*.
Pompa îşi va potrivi rpm (rotaţii pe minut) pentru a controla un ΔT fix
între temperatura apei la retur şi la ieşire.
Această diagramă a presiunii statice externe este valabilă la turaţia
maximă a pompei.
10 Boiler (procurare la faţa
locului)
20 Ventil de închidere
(procurare la faţa
locului)
11 Vas compensator
(procurare la faţa
locului)
C1 Telecomandă
A Locul de instalare
12 Ventil de închidere B Cameră de zi
Boiler thermostat Termostatul boilerului
C Contact auxiliar (normal închis)
th Termostat de încăpere numai pentru încălzire
K1A Releu auxiliar pentru activarea unităţii RKHBRD*
(procurare la faţa locului)
K2A Releu auxiliar pentru activarea boilerului (procurare
la faţa locului)
NOTĂ
■ Aveţi grijă ca contactul auxiliar (C) să aibă
suficientă întârziere diferenţială sau
temporizare pentru a se evita comutarea
frecventă între unitatea RKHBRD* şi boiler.
Dacă contactul auxiliar (C) este un termostat
pentru temperatura din exterior, aveţi grijă să
instalaţi termostatul la umbră, pentru a nu fi
influenţat sau cuplat/decuplat de soare.
Comutarea frecventă poate cauza corodarea
timpurie a boilerului. Luaţi legătura cu
fabricantul boilerului.
■ În timpul funcţionării pe încălzire a unităţii
RKHBRD*, unitatea va funcţiona astfel încât
să se obţină temperatura ţintă a apei la ieşire
aşa cum este fixată pe interfaţa utilizatorului.
Când este activă exploatarea funcţie de
vreme, temperatura apei este determinată
automat în funcţie de temperatura din
exterior.
În timpul operaţiunii de încălzire a boilerului,
boilerul va funcţiona pentru a atinge
temperatura ţintă a apei la ieşire aşa cum
este fixat pe regulatorul boilerului.
Nu setaţi niciodată valoarea de referinţă a
temperaturii ţintă a apei la ieşire pe
regulatorul boilerului la mai mult de 80°C.
123 4 5
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
Aveţi grijă ca returul apei la schimbătorul de căldură
RKHBRD* să nu depăşească niciodată 80°C.
Din acest motiv, nu fixaţi niciodată valoarea de
referinţă ţintă a temperaturii a apei la ieşire pe
regulatorul boilerului la mai mult de 80°C şi instalaţi
un ventil acvastat
(a)
pe returul apei la unitatea
RKHBRD*.
Asiguraţi-vă ca clapetele de reţinere (procurare la faţa
locului)) să fie instalate corect în sistem.
Asiguraţi-vă că termostatul de încăpere (th) nu este
cuplat/decuplat frecvent.
Rotex nu-şi asumă răspunderea pentru nici o daună
rezultând din nerespectarea acestei reguli.
(a) Ventilul acvastat trebuie reglat pentru 80°C şi trebuie să acţioneze pentru
a închide fluxul de apă pe returul la unitate când temperatura măsurată
depăşeşte 80°C. Când temperatura scade la un nivel mai redus, ventilul
acvastat trebuie să acţioneze pentru a deschide iar fluxul de apă pe returul
la unitatea RKHBRD*.
Funcţionarea simultană a boilerului auxiliar şi a unităţii
RKHBRD* este INTERZISĂ.
Acordaţi o atenţie specială controlului pompei de
recirculare a boilerului auxiliar. Această pompă nu
trebuie să funcţioneze simultan cu unitatea
RKHBRD*.
Exploatarea simultană a ambelor sisteme va risca
îngheţarea schimbătorului de căldură cu şicane a
unităţii RKHBRD*!
Presiune statică externă (kPa)
Debit (l/min)
Fără ventil cu 3 căi
Incluzând ventil cu 3 căi
Presiune statică externă maximă dacă ΔT = 10°C
Presiune statică externă maximă dacă ΔT = 5°C
10
20
30
40
50
60
70
80
0
19
1715 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow
[
l/min
]
ESP
[
kPa
]
90
100
110
16 kW
14 kW
14 kW
11 kW
11 kW
16 kW
