Montagehandleiding
4
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06

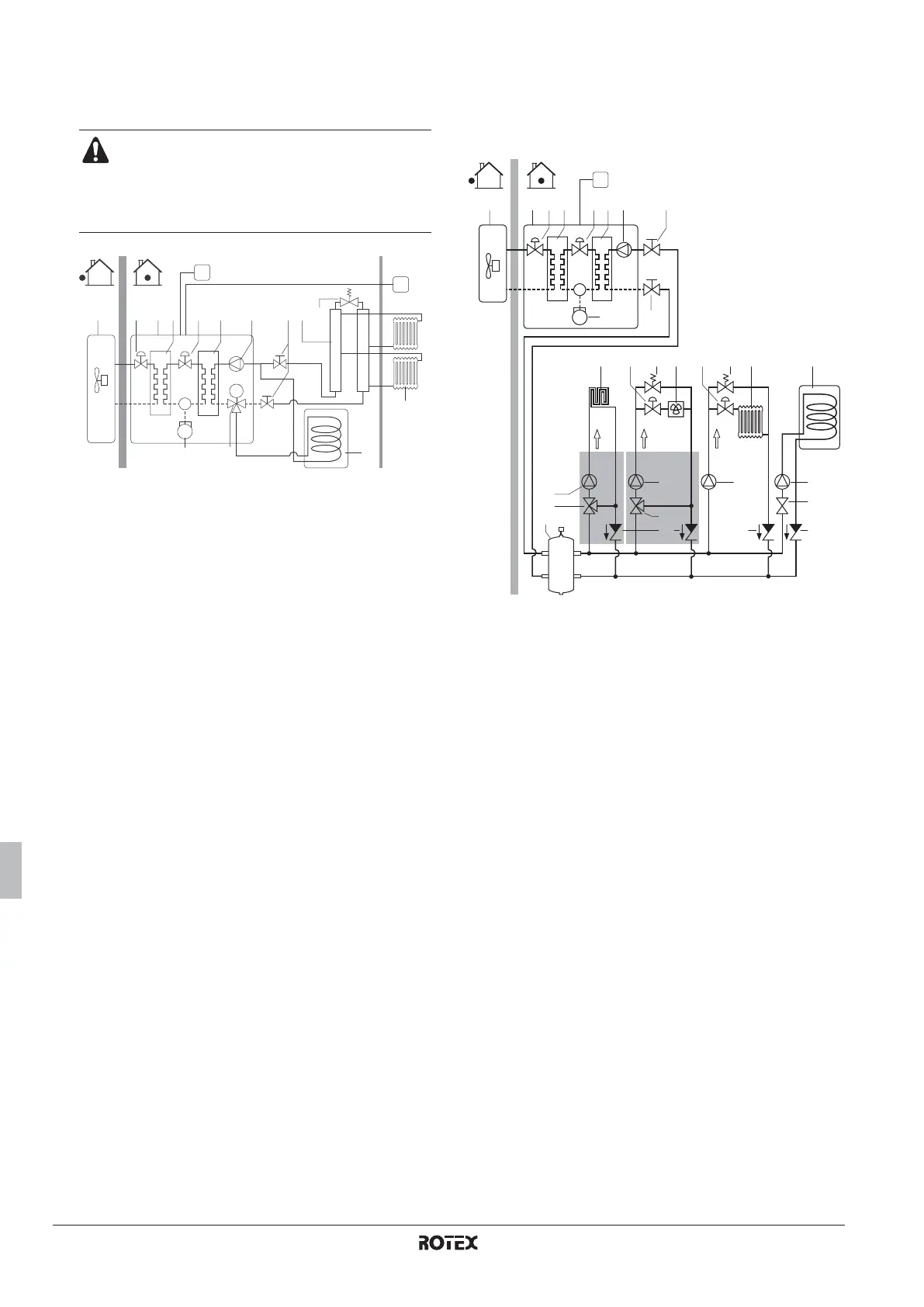

■ Toepassing 3
Verwarmen van ruimten en verwarmen van water voor
huishoudelijk gebruik met één bij de unit geïnstalleerde
afstandsbediening en de externe kamerthermostaat in de
woonkamer.
Er is slechts een kamerthermostaat aan/uit-regeling. Er is geen
smart logic-functie voor het verwarmen van ruimten. Bij gelijk-
tijdige vraag om verwarmen van ruimten en warm water voor
huishoudelijk gebruik, verloopt het verwarmen van water voor
huishoudelijk gebruik volgens de minimum en maximum
timerwerking.
Toepassingsvoorbeelden met 2 of meer verschillende
warmtegeneratoren en 1 warmtebron (RKHBRD-unit)
Werken met verschillende warmtegeneratoren betekent werken met
verschillende waterinstelpunten voor het systeem.
Bij dergelijke installaties moet een nivelleringsreservoir worden
voorzien en elke soort warmtegenerator moet over een eigen pomp
beschikken.
■ Toepassing 4
Verwarmen van ruimten door middel van een combinatie van
vloerverwarmingslussen, ventilatorconvectoren en radiatoren.
Voor vloerverwarmingstoepassingen in combinatie met radia-
toren is de watertemperatuur die het Rotex-systeem levert te
hoog. Daarom is een temperatuurverlagingsapparaat (lokale
levering) vereist om de watertemperatuur te verlagen (warm
water wordt gemengd met koud water om de temperatuur te
verlagen). Deze lokaal geleverde klep wordt niet gestuurd door
het warmtepompsysteem. De werking en configuratie van het
lokale watercircuit en de keuze van het nivelleringsreservoir, de
pompen, enz. behoren tot de verantwoordelijkheid van de
installateur. Rotex biedt de mogelijkheid voor meerdere instel-
punten alleen op aanvraag.
■ Patroon A
De tank voor warm water voor huishoudelijk gebruik is in
parallel met het (de) temperatuurverlagingsappara(a)t(en).
Hierdoor kan de unit tegelijk ruimten verwarmen en water
voor huishoudelijk gebruik verwarmen. De waterverdeling
behoort in dit geval tot de verantwoordelijkheid van de
installateur.
Optioneel kan de Rotex-kamerthermostaat RKRTR of
RKRTW worden aangesloten op het Rotex-systeem.
Rotex kan de goede werking of de betrouwbaarheid
van het systeem niet garanderen als een andere
thermostaat wordt gebruikt. Bijgevolg kan Rotex in dat
geval ook geen garantie bieden op het systeem.
1 Buitenunit 10 Verdeelstuk
(lokale levering)
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
11 Radiator (lokale
levering)
4 Waterwarmtewisselaar 12 Elektronische
expansieklep
5 Compressor
6 Pomp 13 Omloopklep
(lokale levering)
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
C1 Afstandsbediening
T Kamerthermostaat
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
A Installatieplaats
B Woonkamer
C1
743 1212 21
8
6
5
M
11
9
10 13
T
A B
1 Buitenunit 14 Omloopklep
(lokale levering)
2 Binnenunit
3 Elektronische
expansieklep
15 FCU: Ventilator-
convector of FWXV
(optie)
4 Koelmiddel-
warmtewisselaar 16 Afsluiter
(lokale levering)
5 Waterwarmtewisselaar
6 Pomp 17 Radiator
(lokale levering)
8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
18 Mengklep
(lokale levering)
9 Compressor 19 Pomp (lokale levering)
10 Afsluiter 20 Terugslagklep
(lokale levering)
11 Nivelleringsreservoir
(lokale levering) 21 Klep (lokale levering)
(zie "Besturing met
meerdere instelpunten"
op pagina 31 voor
meer details)
12 FHL:
Vloerverwarmingslus
(lokale levering)
13 Afsluiter (lokale
levering) of EKVKHPC
2-wegskleppenkit voor
warmtepompconvector
(optie)
C1 Afstandsbediening
TRD1
Temperatuur-
verlagingsapparaat 1
TRD2
Temperatuur-
verlagingsapparaat 2
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10
TRD1
C1
TRD2
