Montagehandleiding
28
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06
■ [E-04]=2 hoge snelheid pomp
Als u [E-04]=1 of 2 en [6-00]=1 instelt, activeert de unit de
3-wegsklep voor warm water voor huishoudelijk gebruik.
Deze functie is handig om alle lucht uit het systeem te
verwijderen (zowel voor verwarmen van ruimten als voor
verwarmen van water voor huishoudelijk gebruik).
Zie hoofdstuk "Eindcontrole" op pagina 36 voor meer informatie.

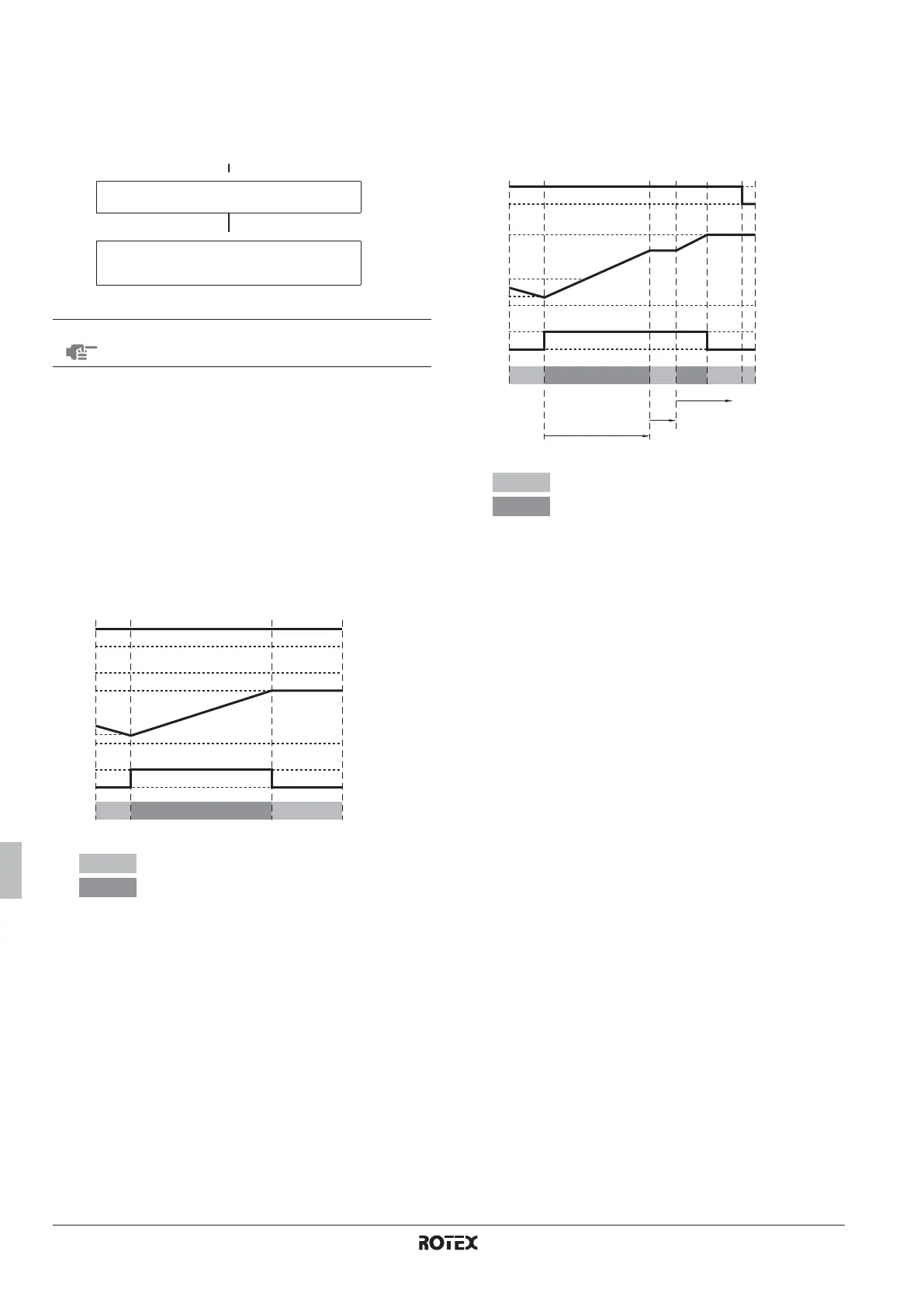

Gelijktijdige vraag voor verwarmen van ruimten en
verwarmen van water voor huishoudelijk gebruik
Temperatuurregeling uittredend water afstandsbediening
Wanneer de temperatuur warmhouden is bereikt, bepalen de door de
installateur geprogrammeerde lopende timers of het water in de tank
voor warm water voor huishoudelijk gebruik nog verder wordt
verwarmd tot de opslagtemperatuur.
1 Warmhouden
Bij een gelijktijdig verzoek om verwarmen van ruimten en
verwarmen (warmhouden) van water voor huishoudelijk gebruik,
wordt het water voor huishoudelijk gebruik verwarmd tot de
maximum temperatuur warmhouden, waarna het verwarmen
van ruimten weer begint.
2 Opslagwerking
Bij een gelijktijdig verzoek om verwarmen van ruimten en
verwarmen van water voor huishoudelijk gebruik (opslag), wordt
het water voor huishoudelijk gebruik verwarmd volgens de
lopende timer. Hierna begint het verwarmen van ruimten weer
volgens de lopende timer, waarna het verwarmen van water
voor huishoudelijk gebruik weer begint volgens de lopende
timer. Dit blijft zo lopen tot het opslaginstelpunt is bereikt.
[E-04]=1 of 2
▼
20 minuten pompwerking
3-wegsklep in stand verwarmen van ruimten
als [6-00]=1
▼
10 minuten pompwerking
3-wegsklep in stand warm water voor huishoudelijk
gebruik
LET OP
Vergeet na de indienstneming de lokale instelling
[E-04] niet weer in te stellen op de standaardwaarde!
A Werking
Verwarmen van ruimten
Verwarmen van water voor huishoudelijk gebruik
B Verzoek thermo aan water voor huishoudelijk gebruik
warmhouden
C Temperatuur tank voor warm water voor huishoudelijk
gebruik
D Verzoek thermo aan uittredend water
F Onderlimiet temperatuur warm water voor huishoudelijk
gebruik
G Bovenlimiet temperatuur warm water voor huishoudelijk
gebruik (maximaal mogelijke opslagtemperatuur) [b-03]
H Minimumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-00]
J Maximumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-01]
ON AAN
OFF UIT
A
B
C
H
J
75°C
35°C
ON
G
F
OFF
D
ON
OFF
A Werking
Verwarmen van ruimten
Verwarmen van water voor huishoudelijk gebruik
B Verzoek thermo aan opslag warm water voor
huishoudelijk gebruik
C Temperatuur tank voor warm water voor huishoudelijk
gebruik
D Verzoek thermo aan uittredend water
F Onderlimiet temperatuur warm water voor huishoudelijk
gebruik
G Bovenlimiet temperatuur warm water voor huishoudelijk
gebruik (maximaal mogelijke opslagtemperatuur) [b-03]
H Minimumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-00]
J Maximumtemperatuur warmhouden water voor
huishoudelijk gebruik [b-01]
ON AAN
OFF UIT
1 Minimum bedrijfstijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 30 minuten [d-01])
2 Interval minimum stoptijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 15 minuten [d-02])
3 Maximum bedrijfstijd voor verwarmen van water voor
huishoudelijk gebruik (eerst 30 minuten [d-01])
A
B
C
H
J
75°C
35°C
ON
G
F
OFF
D
ON
OFF
1
2
3
