7 Fugas de refrigerante
Verifique se existem fugas de refrigerante no interior da
unidade. Se tal acontecer, contacte o representante local do
equipamento.
Não toque no refrigerante que se tenha escapado pelas
conexões dos tubos.
Este pode provocar queimaduras de frio.
8 Fugas de água
Verifique se existem fugas de água no interior da unidade. Caso
detecte alguma fuga de água, feche as válvulas de fecho da
entrada e da saída de água, e contacte o seu representante
local.
9 Tensão da fonte de alimentação
Verifique a tensão da fonte de alimentação no painel de
alimentação local. A tensão tem de corresponder à indicada na
placa de especificações da unidade.
10 Válvula de purga de ar
Certifique-se de que a válvula de purga de ar da bomba de calor
está aberta (dê-lhe pelo menos 2 voltas).
Certifique-se de que a válvula de purga de ar do kit de
aquecedor está aberta (dê-lhe pelo menos 2 voltas). Consulte o
manual de instalação do kit de aquecedor.
11 Válvulas de fecho
Certifique-se de que as válvulas de fecho estão bem instadas e
completamente abertas.
Após efectuar todas as verificações, a unidade tem de ser fechada.
Só depois pode ligá-la à corrente. Quando se liga a fonte de
alimentação da unidade interior, o controlo remoto apresenta a
indicação "88" durante a inicialização, que pode durar até 30
segundos. Durante este processo, não é possível utilizar o controlo
remoto.
Regulações locais
A unidade interior deve ser configurada pelo instalador, de acordo
com o ambiente da instalação (clima, opções instaladas, etc.) e face
às necessidades do utilizador. Para tal, estão disponíveis várias
regulações locais. Acede-se a estas regulações locais, para as
programar, através da interface de utilizador da unidade interior.
A cada regulação local está atribuído um número ou código de
3 algarismos (por exemplo, [5-03]), que é apresentado no visor da
interface de utilizador. O primeiro algarismo [5] indica o 'primeiro
código' – o grupo de regulações. O segundo e o terceiro algarismos
[03], em conjunto, indicam o 'segundo código'.
Na secção "Tabela de regulações locais" na página 34, encontra-se
a lista de todas as regulações locais e os respectivos valores de
fábrica. Essa lista também contém 2 colunas, onde pode registar a
data e os valores das regulações locais alteradas relativamente ao
valor predefinido de fábrica.
Na secção "Descrição pormenorizada" na página 22, encontra-se
uma descrição pormenorizada de cada regulação local.
Consulte o Anexo na página 41 para obter uma visão geral
pormenorizada e um guia de arranque da unidade.
Procedimento
Para alterar uma ou mais regulações locais, proceda da forma que
se indica de seguida.

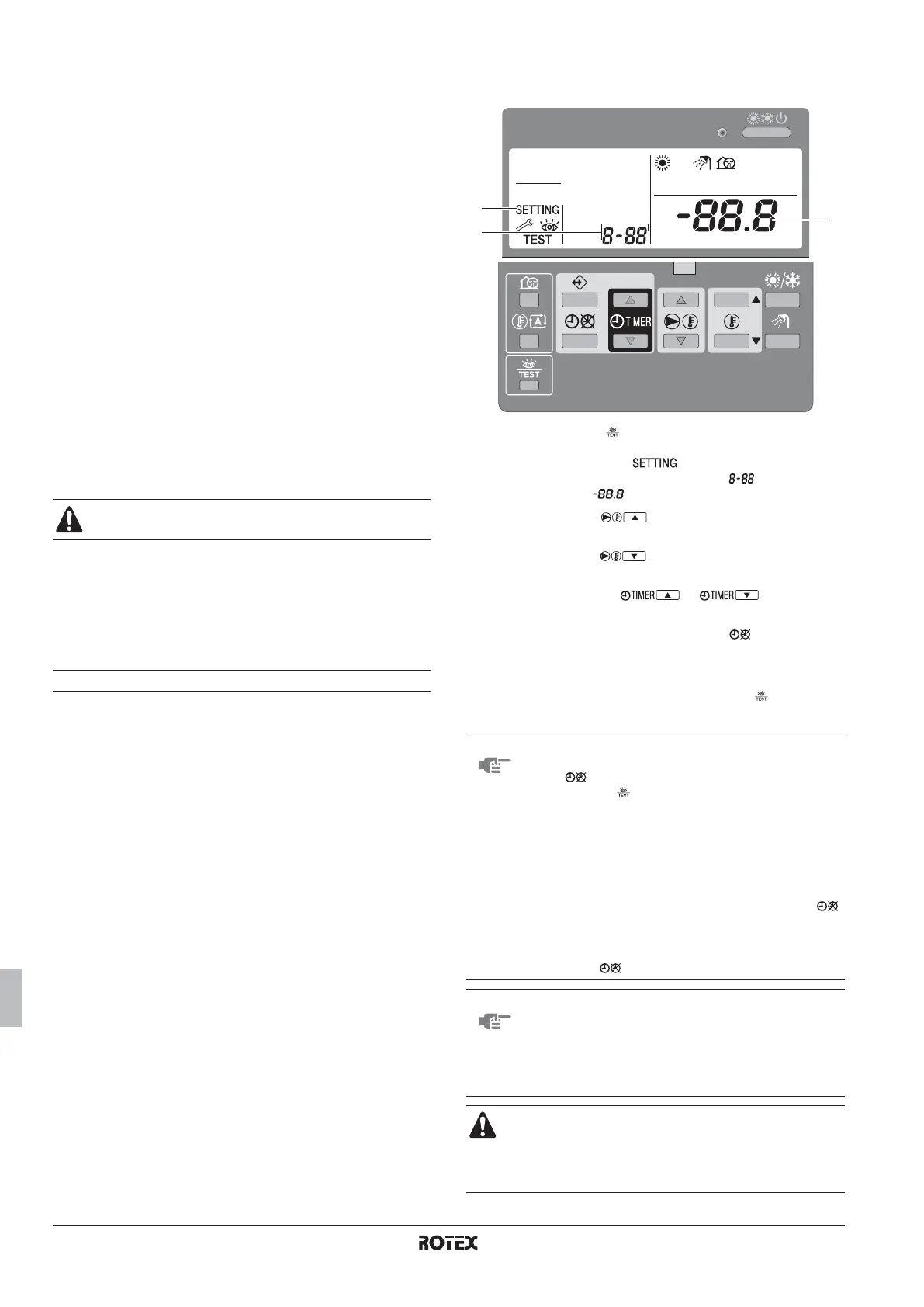

1 Carregue no botão
durante pelo menos 5 segundos, para
entrar em FIELD SET MODE (modo de regulações locais).
É apresentado o ícone (3). É indicado o código da
regulação local que se encontra escolhida (2), com o valor
regulado à direita (1).
2 Carregue no botão para escolher o primeiro código da
regulação local desejada.
3 Carregue no botão para escolher o segundo código da
regulação local desejada.
4 Carregue nos botões e para alterar o
valor regulado para a regulação local escolhida.
5 Guarde o valor novo, carregando no botão .
6 Repita os passos 2 a 4, para alterar outras regulações locais
que deseje.
7 Quando estiver satisfeito, carregue no botão para sair do
FIELD SET MODE (modo de regulações locais) .
A utilização do sistema com as válvulas fechadas provoca
danos à bomba!
NOTA
■ As alterações efectuadas a uma regulação local
só são armazenadas quando se carrega no botão
. Se mudar o código de regulação ou carregar
no botão , a alteração efectuada é anulada.
■ As regulações locais estão agrupadas pelo
primeiro código de regulação local.
Por exemplo, as regulações locais [0-00], [0-01],
[0-02] e [0-03] estão definidas como sendo o
grupo "0".
Quando se alteram valores diferentes dentro do
mesmo grupo, carregando no botão
guardam-se todos os valores alterados no grupo.
Esteja ciente disto quando alterar regulações
locais dentro do mesmo grupo e carregar no
botão .
NOTA
■ Antes da unidade ser embalada, as regulações
foram efectuadas para os valores indicados em
"Tabela de regulações locais" na página 34.
■ Ao sair do modo de regulações locais, pode ser
apresentada a indicação "88" no visor LCD do
controlo remoto, enquanto a unidade se inicializa.
Ao percorrer as regulações locais, pode constatar que há
mais regulações locais do que as mencionadas em
"Tabela de regulações locais" na página 34. essas
regulações locais não se aplicam ao sistema e não
podem ser alteradas!
2
3
1
