RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
8

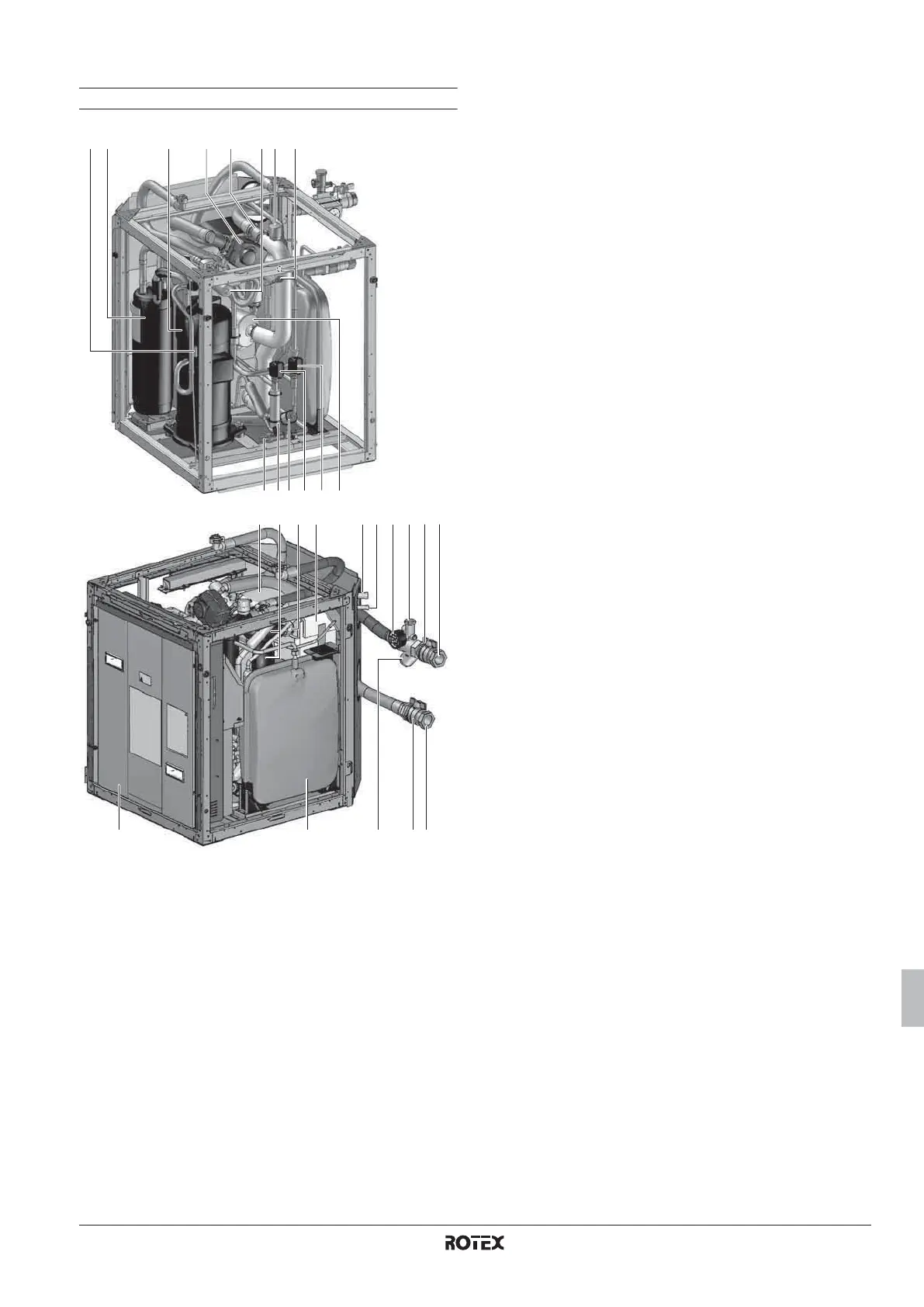

PANORÂMICA DA UNIDADE INTERIOR
Componentes principais
1. Válvula de purga de ar
O ar remanescente no sistema de água pode ser retirado
automaticamente, através da válvula de purga de ar.
2. Sensores de temperatura (termístores)
OS sensores de temperatura determinam a temperatura da
água e do refrigerante em vários pontos do circuito.
3. Caixa de distribuição
A caixa de distribuição contém os principais componentes
eléctricos e electrónicos da unidade interior.
4. Permutadores de calor
5. Ligação para o refrigerante (líquido) R410A
6. Ligação para o refrigerante (gás) R410A
7. Válvulas de fecho
As válvulas de fecho, na conexões de entrada e de saída da
água, permitem isolar o circuito de água da unidade interior do
circuito de água do edifício. Isto simplifica a drenagem e a
limpeza do filtro na unidade interior.
8. Ligação da entrada de água
9. Ligação da saída de água
10. Válvula de drenagem
11. Filtro de água
O filtro retira a sujidade da água, para evitar danos à bomba ou
entupimentos no permutador de calor. O filtro de água tem de
ser limpo regularmente. Consulte "Actividades de manutenção"
na página 37.
12. Reservatório de expansão (12 l)
13. Manómetro
O manómetro permite ler a pressão da água no circuito.
14. Bomba
A bomba faz circular a água no circuito.
15. Válvula de segurança
A válvula de segurança evita que haja uma excessiva pressão
da água no circuito, abrindo-se aos 3 bar, para libertar alguma
água.
16. Orifícios de serviço R134a
17. Compressor
18. Acumulador
19. Válvula de 3 vias (opcional) (fornecida com o tanque de água
quente doméstica RKHTS*)
A válvula motorizada de 3 vias determina se a saída de água é
usada para aquecimento ambiente ou para o tanque de água
quente doméstica.
20. Válvula de 4 vias
21. Corte térmico
22. Válvula electrónica de expansão
23. Encaixe T (opcional) (fornecido com o tanque de água quente
doméstica RKHTS*)
120192
18
7
2
2
4
10
9
14
1623
17
22 22
11
2
154
21 5
123
7 8
136
