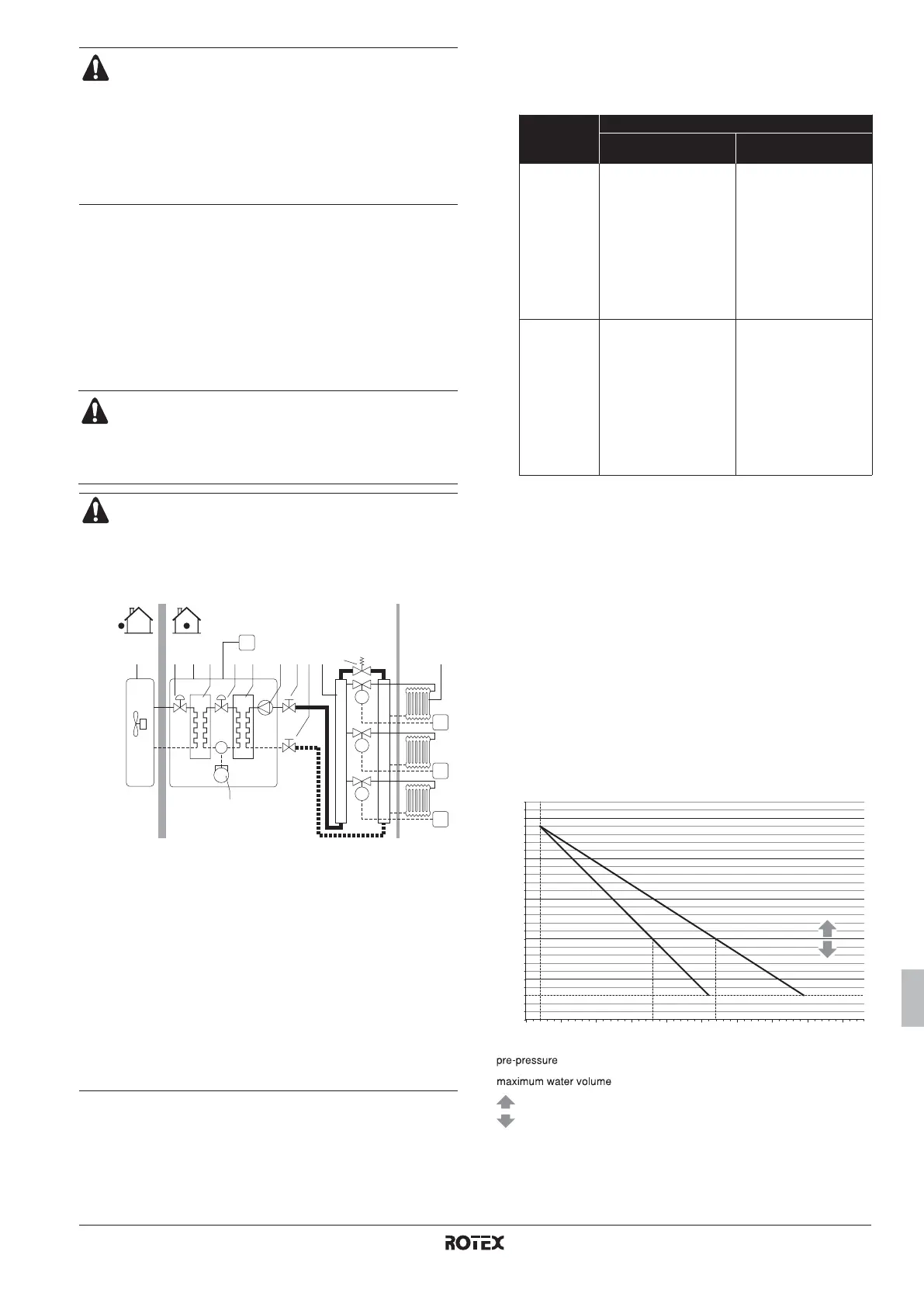

Verificação do volume de água e da pré-pressão do
reservatório de expansão
A unidade está equipada com um reservatório de expansão de
12 litros, com uma pré-pressão de fábrica de 1 bar.
Para assegurar o bom funcionamento da unidade, pode ser
necessário ajustar a pré-pressão do reservatório de expansão e
verificar os volumes mínimo e máximo de água.
1 Verifique se o volume total de água da instalação, excluindo o
volume interno de água da unidade, é de pelo menos 20 l.
2 Utilizando a tabela e as instruções que se seguem, determine
se a pré-pressão do reservatório de expansão tem de ser
ajustada e se o volume total de água da instalação é inferior ao
volume máximo de água permitido.
Cálculo da pré-pressão do reservatório de expansão
A pré-pressão (Pg) a regular depende da diferença máxima entre
alturas na instalação (H), sendo calculada da seguinte forma:
Pg=(H/10+0,3) bar
Verificação do volume máximo de água permitido
Para determinar o volume máximo de água permitido para todo o
circuito, proceda da seguinte forma:
1 Determine, face à pré-pressão calculada (Pg), o correspondente
volume máximo de água, utilizando o gráfico que se segue.
2 Certifique-se de que o volume total de água em todo o circuito é
inferior a este valor.
Se tal não se verificar, o reservatório de expansão dentro da unidade
interior é demasiado pequeno para a instalação.
AVISO
É recomendada a instalação de um filtro adicional no
circuito de aquecimento de água. Em particular, para
remover partículas metálicas da tubagem local de
aquecimento, é aconselhável a utilização de um filtro
magnético ou ciclone capaz de remover partículas
pequenas. Partículas pequenas podem danificar
a unidade e não serão removidas pelo filtro normal da
unidade da bomba de aquecimento.
Na maior parte das instalações, este volume mínimo de
água produz um resultado satisfatório.
Contudo, em processo críticos e em divisões com grande
carga térmica, pode ser necessário um volume de água
superior.
Quando a circulação em cada circuito de aquecimento
ambiente/radiador é controlada por válvulas activadas à
distância, é importante que o volume mínimo de água de
20 l seja assegurado, mesmo com todas as válvulas
fechadas.
Exemplo
1 Unidade de exterior 10 Radiador (fornecimento
local)
2 Unidade interior
3 Permutador de calor
do refrigerante
11 Válvula electrónica de
expansão
4 Permutador de calor
para a água
C1 Controlo remoto
M1...M3 Válvulas motorizadas de
controlo dos radiadores
do circuito
(fornecimento local)
5 Compressor
6 Bomba
7 Válvula de fecho T1...T3 Termóstatos de cada
divisão (fornecimento
local)
8 Colector
(fornecimento local)
A Espaço de instalação
9 Válvula de derivação
(fornecimento local)
B Sala de estar
77 8432 916 10
5
T3
T2
A B
C1
M3
M2
M1
T1
1111
Diferença entre
alturas de
instalação
(a)
(a) Diferença entre alturas de instalação: diferença de alturas (m) entre o ponto
mais elevado do circuito de água e a unidade interior. Se a unidade se
encontra no ponto mais elevado da instalação, considera-se que a altura de
instalação é de 0 m.
Volume de água
65°C ≤270 l
80°C ≤180 l
65°C >270 l
80°C >180 l
≤7 m
Não é necessário ajustar a
pré-pressão.
Acções a tomar:
• a pré-pressão tem de
ser diminuída; o cálculo
é indicado em "Cálculo
da pré-pressão do
reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico que
se segue)
>7 m
Acções a tomar:
• a pré-pressão tem de
ser aumentada; o
cálculo é indicado em
"Cálculo da pré-pressão
do reservatório de
expansão"
• verifique se o volume de
água é inferior ao valor
máximo permitido
(consulte o gráfico que
se segue)
O reservatório de
expansão da unidade é
demasiado pequeno para
a instalação.
= pré-pressão
= volume máximo de água
= aumentar pré-pressão do reservatório
= diminuir pré-pressão do reservatório
0.3
0.5
1
0.0
1.5
2
2.5
100
500
20
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
80°C
65°C
