RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Manuale d'installazione
11

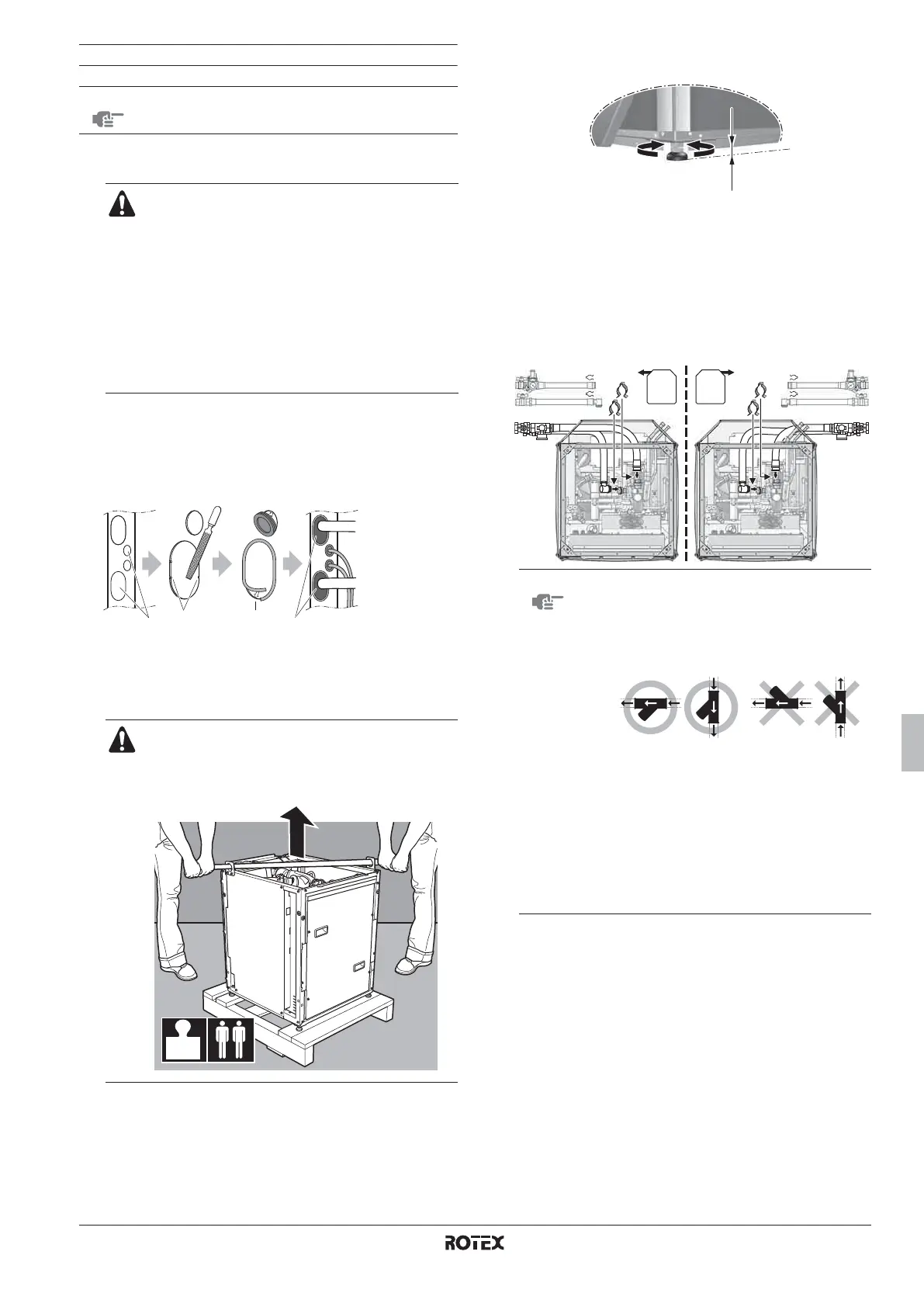

Installazione dell'unità interna
■ Per la connessione delle tubazioni e dei cavi elettrici, sono
previsti dei fori ciechi sul retro dell'unità.
■ Per rompere un foro cieco, colpirlo con un martello.
■ Quando si fanno passare i cavi elettrici attraverso i fori ciechi,
rimuovere tutte le sbavature dai bordi dei fori ciechi.
■ Installare le guarnizioni (accessori) intorno ai fori ciechi per
evitare di danneggiarli.
■ Collocare l'unità nella posizione d'installazione adeguata.
■ Livellare l'unità in una posizione stabile utilizzando i piedini di
livellamento e minimizzare lo spazio tra il telaio e il pavimento.
■ Chiudere il/i pannello/i acustico/i e quello/i decorativo/i che
saranno dalla parte del muro e per i quali il fissaggio non sarà
più possibile dopo che l'unità sarà stata definitivamente
collocata nella posizione finale.
■ Collegare prima il tubo esistente al tubo flessibile dell'acqua in
dotazione con l'unità. Collegare quindi il tubo flessibile
dell'acqua con l'impianto idraulico dell'unità attraverso i fori
ciechi appositamente predisposti, per prevenire un eccessivo
piegamento (attorcigliamento) del tubo flessibile dell'acqua a
seguito dell'operazione.
NOTA
Per informazioni sull'installazione dell'unità esterna,
consultare il relativo manuale d'installazione.
■ I fori ciechi si trovano su entrambi i lati dell'unità.
Fare attenzione ad aprire i fori appropriati a
seconda della posizione di installazione.
■ Le tubazioni del refrigerante e quelle dell'acqua
devono passare in fori ciechi diversi.
■ I collegamenti elettrici a basso voltaggio (LV) e i
collegamenti elettrici ad alto voltaggio, così come
i collegamenti dell'alimentazione (HV+PS),
devono sempre essere inseriti nell'unità separa-
tamente attraverso i 2 fori ciechi superiori sul lato
sinistro dell'unità (vedere figura 4).
■ NON utilizzare il foro cieco inferiore a sinistra.
1 Foro cieco 3 Guarnizione
2 Sbavatura 4 Stucco o materiali
isolanti (non di fornitura)
L'unità interna pesa circa 145 kg. Il sollevamento
dell'unità richiede l'intervento di almeno due persone.
Sollevare l'unità utilizzando le piastre consegnate
insieme alla stessa.
12 3 4
145 kg
NOTA
■ Scegliere attentamente la posizione di
installazione del tubo flessibile di ingresso
dell'acqua.
■ In base alla direzione del flusso dell'acqua, il
filtro dell'acqua deve essere posizionato
come mostrato nella figura.
■ Lasciare uno spazio sufficiente in modo da
consentire facile accesso per la pulizia del
filtro dell'acqua e per i controlli periodici del
funzionamento della valvola di sicurezza.
■ Predisporre un tubo flessibile per lo scarico
della valvola di sicurezza (non di fornitura).
■ Sorreggere se necessario il tubo di ingresso
dell'acqua e il tubo di uscita dell'acqua in
modo da non sottoporre a sollecitazioni
meccaniche le tubature esistenti.
