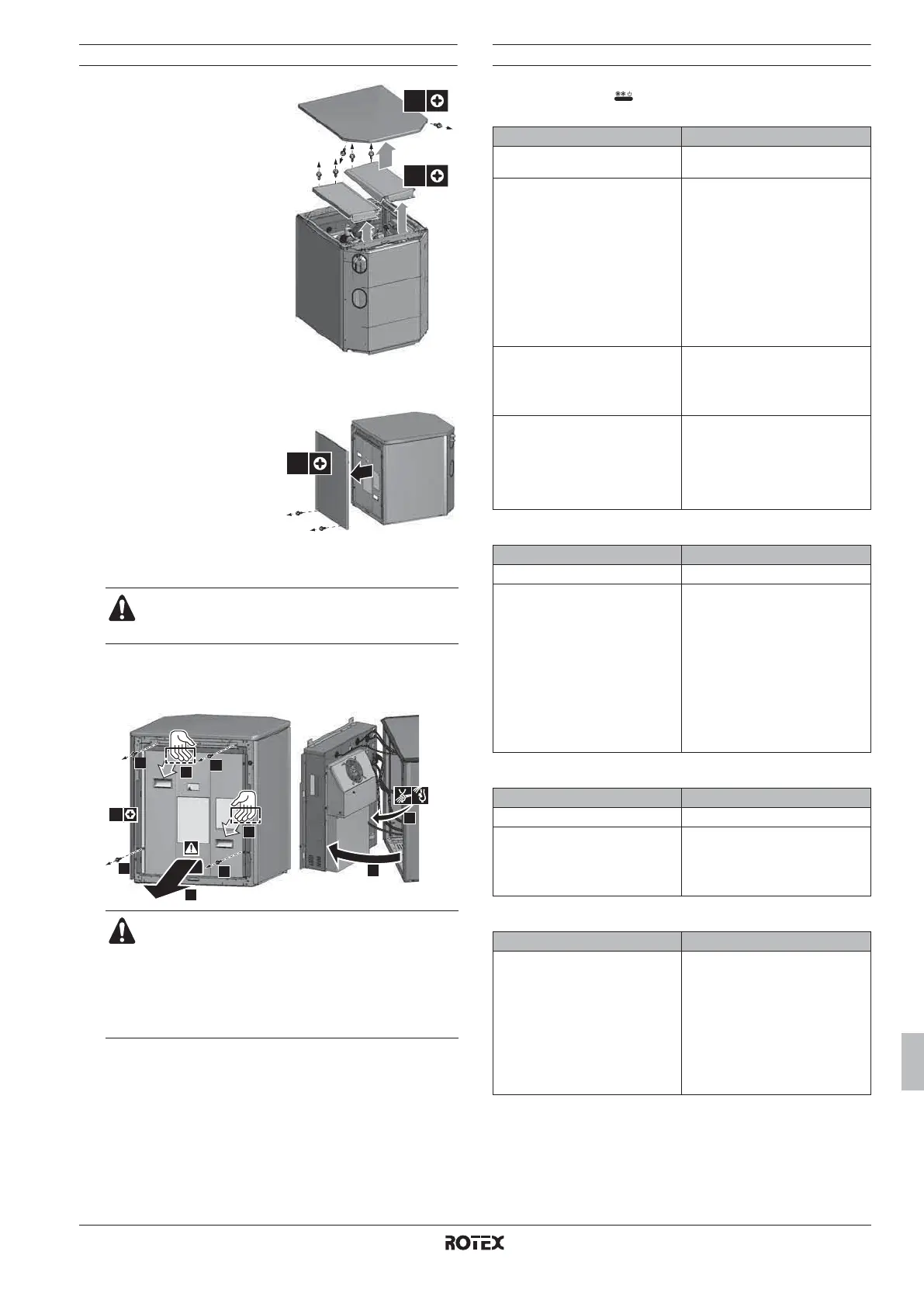

Ünitenin açılması
■ Hava tahliye vanasına, termik
kesiciye, 3 yollu vanaya,
termistörlere, saha kablo
borusuna, ..., erişimi
kolaylaştırmak için arkadaki
2 vida sökülerek ve sonra da
panel yerinden çözülerek
ünitenin üst dekorasyon
paneli çıkarılabilir. Her iki
drenaj plakası da çıkarılabilir.
■ İç üniteye ön taraftan erişebilmek için anahtar kutusu komple
olarak üniteden çıkarılabilir.
1 Ön dekorasyon panelini
çıkarmak için alttaki 2 vidayı
sökün ve paneli yerinden
çözün.
2 Ön vidaları gevşetin ve anahtar kutusunu komple olarak
yerinden çözün.
Anahtar kutusu şimdi iç ünitenin hemen önüne konulabilir.
Anahtar kutusunu üniteden daha uzağa almak için ünitenin arka
tarafında yer alan kompresör kablosunun bağı çözülebilir.
Genel belirtiler
Belirti 1: Ünite açılıyor ( LED'i yanıyor) ancak ünite beklendiği gibi
ısıtma yapmıyor
Belirti 2: Pompa ses yapıyor (kavitasyon)
Belirti 3: Su basıncı tahliye valfı açılıyor
Belirti 4: Su basınç boşaltma valfı kaçırıyor
Anahtar kutusu servis kapağını çıkarmadan önce tüm
güç kaynaklarını – aynı zamanda dış ünite güç
kaynağını, vs. – kapalı konuma getirin.
■ Anahtar kutusunu yerinden çıkarırken her zaman
kapağını vidalarla mutlaka tespit edin.
■ Ünitenin içindeki parçalar sıcak olabilir ve yanma
ihtimali vardır.
■ Anahtar kutusunu üniteden çıkarmadan önce tüm
güç kaynaklarını kapalı konuma getirdiğinizden
emin olun.
4x
2x
2x
4x
MAX.
15cm
3
5
1
1
2
2
1
1
4
Olası nedenler Düzeltme faaliyeti
Sıcaklık ayarı doru değildir. Kumanda ayar noktasını kontrol
edin.
Su akışı çok düşük. • Su devresindeki kesme
vanalarının hepsinin de tamamen
açık olduğunu kontrol edin.
• Su filtresinin temizlik gerektirip
gerektirmediğini kontrol edin.
• Sistemde hava olmadığından
emin olun (havayı alın).
• Manometrede yeterli su basıncı
olduğunu kontrol edin. Su basıncı
>0,3 bar (su soğuk), >>0,3 bar (su
sıcak) olmalıdır.
• Genleşme kabının bozuk
olmadığından emin olun.
Tesisattaki su hacmi çok düşük. Tesisattaki su hacminin gereken
minimum değerden fazla olduğun-
dan emin olun (bkz. "Su hacminin ve
genleşme tankı ön basıncının kontrol
edilmesi" sayfa 13).
Kapasite saklatımı • Anahtar kutusunun arka
kısmındaki soğutma fanının
düzgün çalışıp çalışmadığını
kontrol edin.
• Ünitenin çok sıcak bir konuma
(>30°C) kurulup kurulmadığını
kontrol edin.
Olası nedenler Düzeltme faaliyeti
Sistemde hava vardır. Havayı alın.
Pompa girişindeki su basıncı çok
düşük.
• Manometrede yeterli su basıncı
olduğunu kontrol edin. Su basıncı
>0,3 bar (su soğuk), >>0,3 bar
(su sıcak) olmalıdır.
• Manometrenin bozuk olmadığını
kontrol edin.
• Genleşme kabının bozuk
olmadığını kontrol edin.
• Genleşme kabı ön basınç ayarının
doğru olduğunu kontrol edin (bkz.
"Genleşme kabı ön yükleme
basıncının ayarlanması"
sayfa 14).
Olası nedenler Düzeltme faaliyeti
Genleşme kabı bozulmuştur. Genleşme kabını değiştirin.
Tesisattaki su hacmi çok yüksek. Tesisattaki su hacminin izin verilen
maksimum değerin altında olduğun-
dan emin olun (bkz. "Su hacminin ve
genleşme tankı ön basıncının kontrol
edilmesi" sayfa 13).
Olası nedenler Düzeltme faaliyeti
Su basınç tahliye valfı çıkışını pislik
tıkamış.
Valf üzerindeki kırmızı düğmeyi saat
yönünün tersine döndürerek basınç
tahliye valfının doğru çalıştığını
kontrol edin:
• Tıkırdama sesi işitilmiyorsa yerel
satıcınızla irtibat kurun.
• Üniteden dışarıya su akması
durumunda, önce su giriş ve çıkış
kesme vanalarının her ikisini de
kapatın ve ardından yerel
satıcınızla irtibat kurun.
