Montaj kılavuzu
13
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06

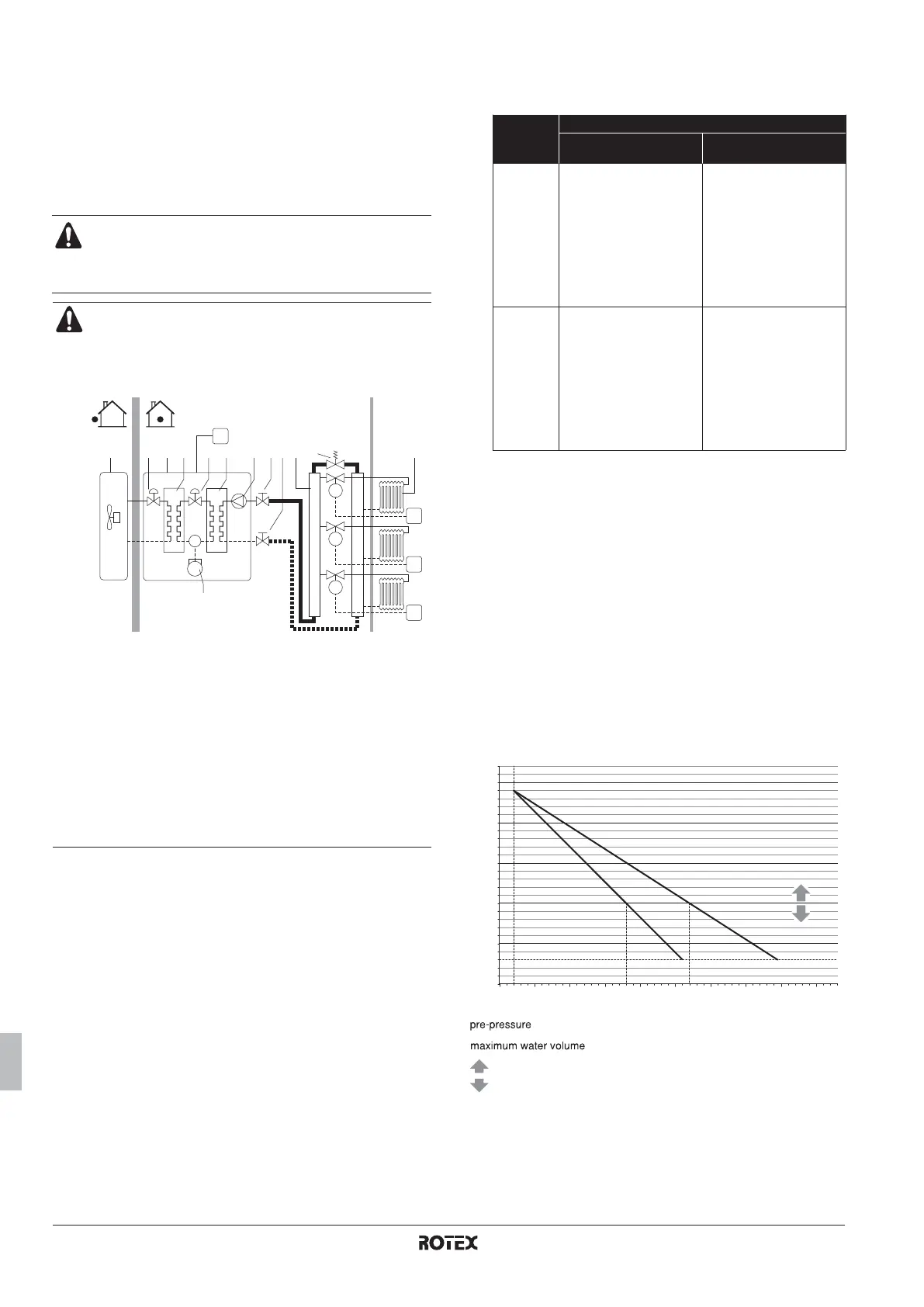

Su hacminin ve genleşme tankı ön basıncının kontrol
edilmesi
Ünitede fabrika çıkış ön basıncı 1 bar olan 12 litrelik bir genleşme
kabı vardır.
Ünitenin gereği gibi çalışmasını garantilemek için genleşme kabı ön
basıncının ayarlanması gerekebilir ve minimum ve maksimum su
hacmi kontrol edilmelidir.
1 Ünitenin dahili su hacmi dışında tesisattaki toplam su hacminin
minimum 20 l olduğunu kontrol edin.
2 Aşağıdaki tabloyu ve bilgileri kullanarak genleşme kabı ön
basıncının ayar gerektirip gerektirmediğini ve tesisattaki toplam
su hacminin izin verilen maksimum su hacminden az olup
olmadığını belirleyin.
Genleşme kabı ön yükleme basıncının hesaplanması
Ayarlanacak ön basınç (Pg) maksimum montaj yükseklik farkına (H)
bağlıdır ve aşağıda verilen şekilde hesaplanır:
Pg=(H/10+0,3) bar
İzin verilen maksimum su hacminin kontrol edilmesi
Devrenin tümünde izin verilen maksimum su hacminin belirlenmesi
için aşağıdakileri yapın:
1 Aşağıdaki grafiği kullanarak hesaplanan ön basınca (Pg) karşılık
gelen maksimum su hacmini belirleyin.
2 Su devresinin tamamındaki toplam su hacminin bu değerden az
olduğunu kontrol edin:
Eğer böyle değilse, iç ünitedeki genleşme kabı montaj için çok
küçüktür.
Çoğu uygulamada bu minimum su hacmi yeterli bir sonuç
verecektir.
Ancak kritik proseslerde ya da yüksek ısı yüküne sahip
odalarda daha fazla su hacmi gerekebilir.
Her bir hacim ısıtma/radyatör devresindeki sirkülasyon
uzaktan kumandalı vanalarla kontrol edildiğinde, 20 litrelik
bu minimum su hacminin tüm vanalar kapalı olsa bile
sürdürülmesi önemlidir.
Örnek
1 Dış ünite 10 Radyatör (sahadan temin
edilir)
2 İç ünite
3 Soğutucu ısı eşanjörü 11 Elektronik genleşme valfı
4 Su ısı eşanjörü C1 Uzaktan kumanda
5 Kompresör M1...M3 Devre radyatörlerini
kontrol etmek için ayrı
motorlu vana (sahadan
temin edilir)
6 Pompa
7 Kesme vanası
8 Kolektör (sahadan
temin edilir)
T1...T3 Ayrı oda termostatı
(sahadan temin edilir)
9 Baypas vanası
(sahadan temin edilir)
A Montaj alanı
B Oturma odası
77 8432 916 10
5
T3
T2
A B
C1
M3
M2
M1
T1
11
11
Montaj
yükseklik
farkı
(a)
(a) Montaj yükseklik farkı: su devresinin en yüksek noktası ile iç ünite
arasındaki yükseklik farkı (m). İç ünite tesisatın en yüksek noktasına
yerleştirilmişse montaj yüksekliği 0 m kabul edilir.
Su hacmi
65°C ≤270 l
80°C ≤180 l
65°C >270 l
80°C >180 l
≤7 m
Ön basınç ayarı gerekli
değildir.
Gerekli işlemler:
• ön basınç düşürülmelidir,
"Genleşme kabı ön
yükleme basıncının
hesaplanması" ile verilen
şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden
az olup olmadığını kontrol
edin (aşağıdaki grafiği
kullanın)
>7 m
Gerekli işlemler:
• ön basınç yükseltilmelidir,
"Genleşme kabı ön
yükleme basıncının
hesaplanması" ile verilen
şekilde hesaplayın.
• su hacminin izin verilen
maksimum su hacminden
az olup olmadığını kontrol
edin (aşağıdaki grafiği
kullanın)
Ünitenin genleşme kabı
tesisat için çok küçük.
= ön basınç
= maksimum su hacmi
= ön basınçlı kabın hacmini artırın
= ön basınçlı kabın hacmini azaltın
0.3
0.5
1
0.0
1.5
2
2.5
100
500
20
150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
80°C
65°C
