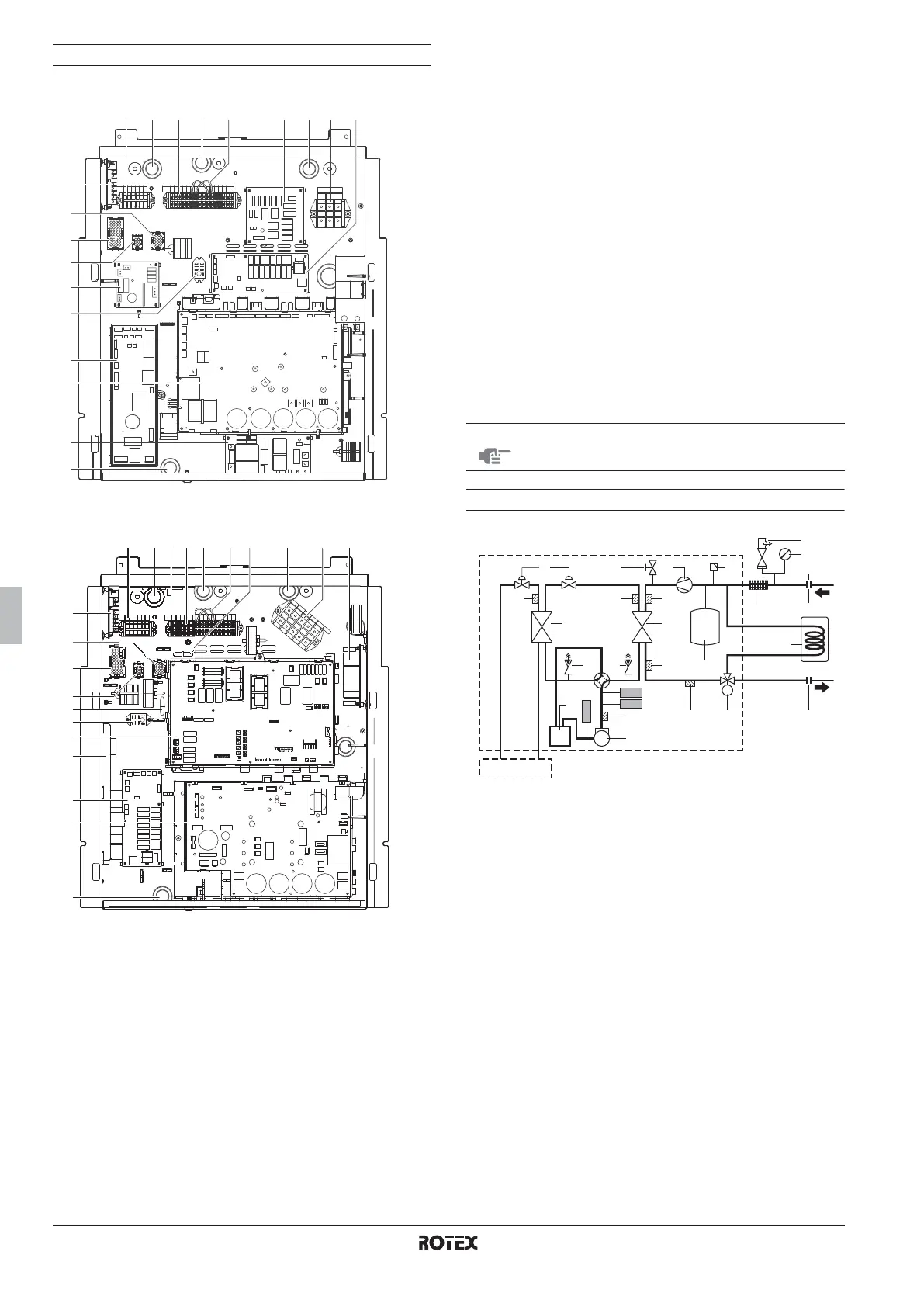

Installationsanleitung
9
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06
Hauptkomponenten des Schaltkastens
Typen der V1 Einheit (1-phasig)
Typen der Y1 Einheit (3-phasig)
1. Hauptplatine
Die Hauptplatine (gedruckte Schaltung) steuert den Betrieb der
Anlage.
2. Regler-Platine
3. Invertierer-Platine
4. Steuerungsplatine für Invertierer (nur Y1)
5. QA-Platine (nur V1)
6. Filter-Platine
7. Digitale E/A-Platine (Option)
8. Platine zur Anforderungsverarbeitung (Option)
9. Klemmleiste X1M
Hauptklemmleiste. Sie ermöglicht den einfachen Anschluss der
bauseitigen Stromversorgungskabel.
10. Klemmleiste X3M
Klemmleiste für bauseitige Verkabelung von Gleichstrom-
Verbindungen
11. Klemmleiste X2M
Klemmleiste für bauseitige Verkabelung von Wechselstrom-
Verbindungen
12. Gleichspannungs-Anschluss X1Y
13. Anschluss für Pumpe X2Y
14. Wechselspannungs-Anschluss X3Y
15. Kabelbinderhalterungen
Zur Zugentlastung werden die bauseitig vorhandenen Kabel mit
Kabelbinderhalterungen am Schaltkasten befestigt.
16. Durchführung für Stromversorgungskabel
17. Durchführung für bauseitige Wechselspannungsleitungen
18. Durchführung für bauseitige Gleichspannungsleitungen
19. Durchführung für Verdichter-Kabel
20. Interface-Relais K1A
21. Kabelbrücken
22. Sicherung F1 (nur Y1)
23. Sicherung F2 (nur Y1)
Funktionsdiagramm
8
12
20
19
14
13
1
3
5
9
16171810 11
6
721 2
8
12
20
19
14
13
1
2
3
4
6
16171810 911
23
21 227
HINWEIS
Den Elektroschaltplan finden Sie auf der Innenseite
des Schaltkastengehäuses.
1 Außeneinheit 18 Wasserauslass-Absperrventil
2 Inneneinheit 19 Brauchwassertank (Option)
3 Kältemittel-Kältemittel-
Wärmetauscher
20 Motorisiertes 3-Wege-Ventil
(Option)
4 Akkumulator 21 Thermoschutz-Ausschalter
(Q2L)
5 Verdichter
6 Service-Stutzen 22 Hochdruckschalter (S1PH)
7 Kältemittel-Wasser-
Wärmetauscher
23 Hochdruck-Sensor (B1PH)
24 Niederdruck-Sensor (B1PL)
8 Ablassventil 25 Ablass-Thermistor (R6T)
9 Elektronisches
Expansionsventil
26 Thermistor für abfließendes
Wasser (R5T)
10 Druckentlastungsventil 27 Thermistor für
zurückfließendes Wasser (R4T)
11 Pumpe
12 Entlüftungsventil 28 Flüssigkeits-Thermistor R134a
(R7T)
13 Manometer
14 Ausdehnungsgefäß 29 Flüssigkeits-Thermistor R410A
(R3T)
15 Wasserfilter
16 Einfüllventil (bauseitig)
17 Wassereinlass-
Absperrventil
M
1
2
3
89
2829
12
27
11
21
6
4
7
14
15 17
19
16
25
5
6
22
23
24
26 20 18
13
10
