RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Manuale d'installazione
3
Esempi di applicazioni tipiche
Gli esempi di applicazione forniti di seguito hanno scopo puramente
illustrativo.
Esempi di applicazione con 1 solo emettitore di calore e
1 sola fonte di calore (unità RKHBRD)
Con 1 solo emettitore di calore (= l'intero sistema ha 1 solo set point
dell'acqua), NON si raccomanda l'uso di una bombola di
compensazione.
L'utilizzo di una bombola di compensazione incide sul controllo
ottimale della pompa dell'unità, aumentando inutilmente i costi del
sistema.

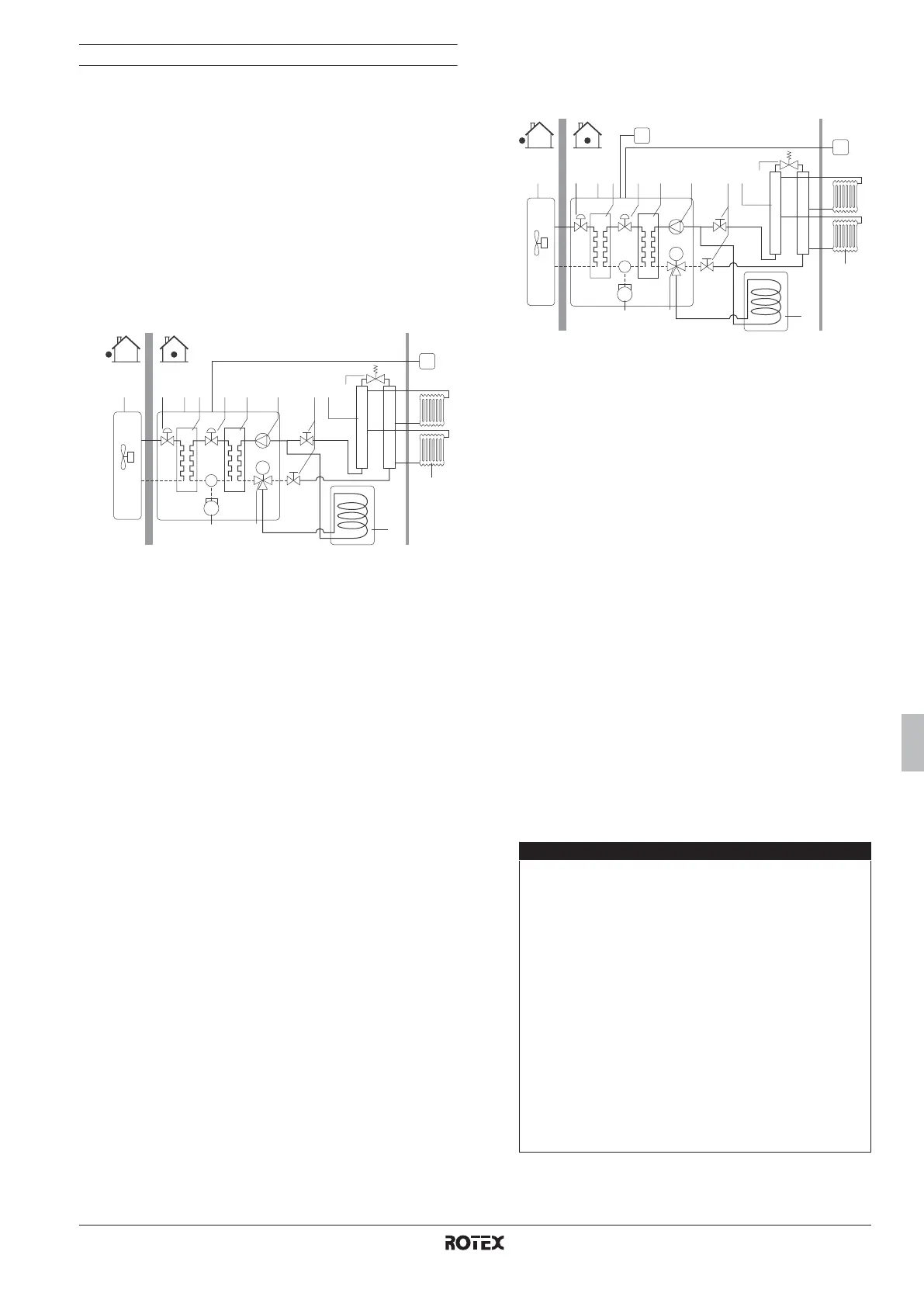

■ Applicazione 1
Riscaldamento dell'ambiente e dell'acqua per usi domestici con
un unico comando a distanza installato in soggiorno.
Il comando a distanza invia un feedback immediato all'unità
interna e, così facendo, fa corrispondere in modo intelligente le
prestazioni dell'unità ai requisiti necessari per il riscaldamento
dell'ambiente. In questo modo l'avvio e l'arresto dell'unità non
saranno frequenti e non si registreranno grandi oscillazioni di
temperatura nelle stanze riscaldate. Il comando a distanza è
anche dotato di una funzionalità logica intelligente tramite la
quale controlla contemporaneamente le esigenze di
riscaldamento sia dell'ambiente che dell'acqua per usi domestici
(ad es. se la temperatura dell'ambiente subisce una diminuzione
maggiore di 3°C durante il riscaldamento dell'acqua per usi
domestici, l'unità tornerà automaticamente al riscaldamento
dell'ambiente). Non è previsto alcun comando a distanza vicino
all'unità. Un addetto all'assistenza potrà collegare un altro
comando a distanza durante la manutenzione di servizio.
■ Applicazione 2
Riscaldamento dell'ambiente e dell'acqua calda per usi
domestici con un comando a distanza installato con l'unità e un
altro installato in soggiorno.
Il comando a distanza invia un feedback immediato all'unità
interna e, così facendo, fa corrispondere in modo intelligente le
prestazioni dell'unità ai requisiti necessari per il riscaldamento
dell'ambiente. In questo modo l'avvio e l'arresto dell'unità non
saranno frequenti e non si registreranno grandi oscillazioni di
temperatura nelle stanze riscaldate. Il comando a distanza è
anche dotato di una funzionalità logica intelligente tramite la
quale controlla contemporaneamente le esigenze di
riscaldamento sia dell'ambiente che dell'acqua per usi domestici
(ad es. se la temperatura dell'ambiente subisce una diminuzione
maggiore di 3°C durante il riscaldamento dell'acqua per usi
domestici, l'unità tornerà automaticamente al riscaldamento
dell'ambiente). Il comando a distanza principale (C1) è installato
in soggiorno e permette di accedere a tutte le impostazioni
(principale). Il secondo comando a distanza (C2) non permette
di accedere alle impostazioni dell'orario e alle impostazioni in
loco (secondario).
Fare riferimento al capitolo "Installazione dei collegamenti
elettrici" a pagina 16 dedicato al collegamento dei comandi a
distanza principale e secondario.
1 Unità esterna 9 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
2 Unità interna
3 Scambiatore di calore
refrigerante
10 Collettore
(non di fornitura)
4 Scambiatore di calore
ad acqua
11 Radiatore
(non di fornitura)
5 Compressore 12 Valvola d'espansione
elettronica
6 Pompa
7 Valvola di chiusura 13 Valvola by-pass
(non di fornitura)
8 Valvola tridirezionale
motorizzata (opzionale) C1 Comando a distanza
A Luogo di installazione
B Soggiorno
7101343 1212 21
8
6
5
M
11
9
C1
A B
1 Unità esterna 10
Collettore (non di
fornitura)
2 Unità interna
3 Scambiatore di calore
refrigerante
11 Radiatore (non di
fornitura)
4 Scambiatore di calore
ad acqua
12 Valvola d'espansione
elettronica
5 Compressore 13 Valvola by-pass
(non di fornitura)
6 Pompa
7 Valvola di chiusura C1 Comando a distanza
(principale)
8 Valvola tridirezionale
motorizzata (opzionale) C2 Comando a distanza
opzionale (secondario)
9 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
A Luogo di installazione
B Soggiorno
Principale Secondario
Funzione ON/OFF Sì Sì
Accensione/spegnimento del
riscaldamento dell'acqua per usi domestici
Sì Sì
Impostazione della temperatura dell'acqua
in uscita
Sì Sì
Impostazione della temperatura ambiente Sì Sì
Modalità ON/OFF a basso rumore Sì Sì
Accensione/spegnimento del set point
dipendente dal clima
Sì Sì
Impostazione dell'orologio Sì Sì
Programmazione del timer Sì —
Accensione/spegnimento del timer di
programmazione
Sì —
Impostazioni in loco Sì —
Visualizzazione codice di errore Sì Sì
Prova di funzionamento Sì Sì
Funzionalità termostato ambiente Sì —
10 13
C1
A B
C2
743 1212 21
8
6
5
M
11
9
