RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
6

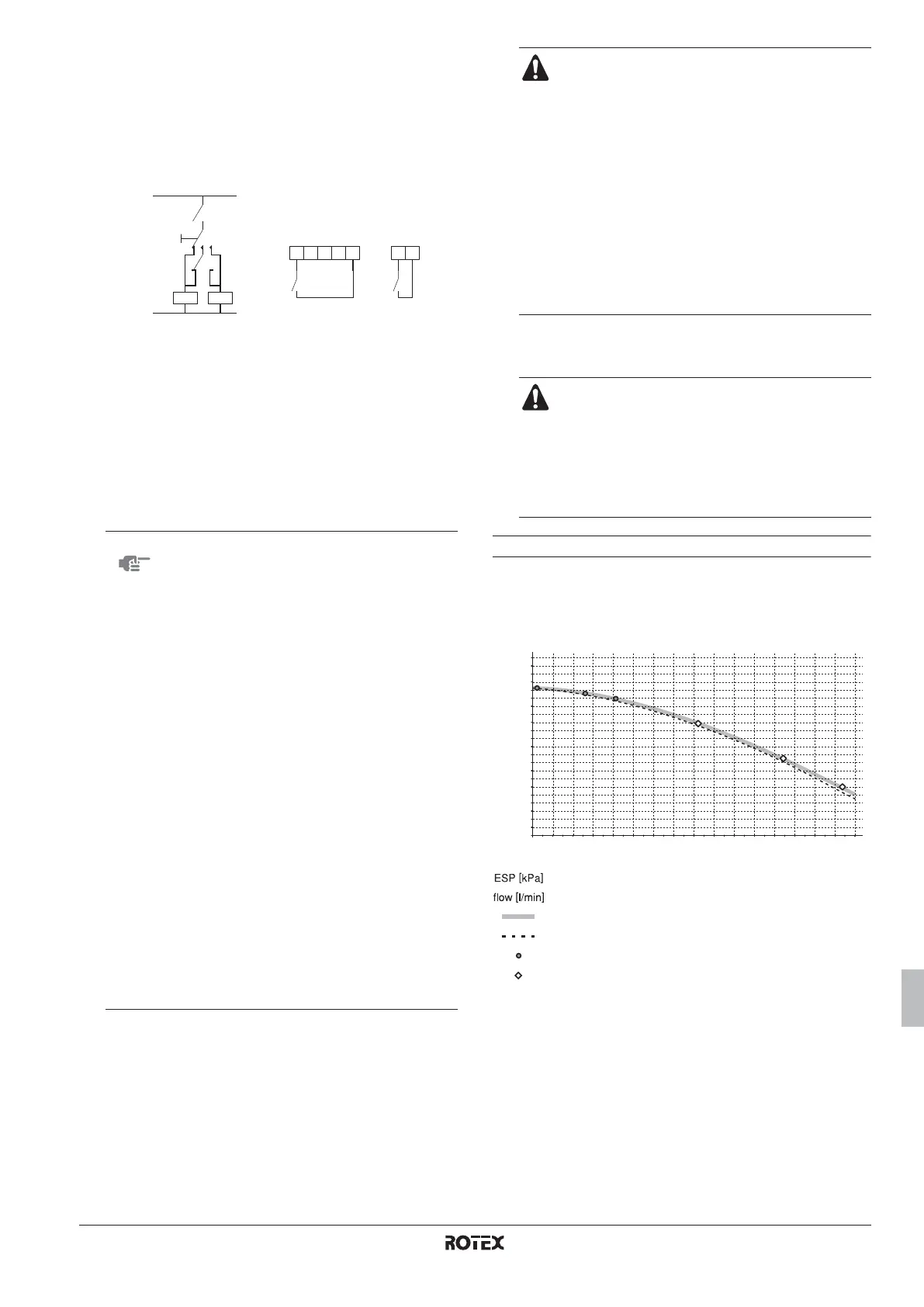

■ Ligações eléctricas locais
■ Funcionamento
Quanto o termóstato ambiente (th) se fecha, começa a
funcionar a unidade RKHBRD* ou a caldeira, conforme a
posição do contacto auxiliar (C).
Projecto do sistema hidráulico
Ao projectar o sistema hidráulico, consulte sempre "Exemplos de
aplicações habituais" na página 3, como referência.
Ao projectar o sistema hidráulico, considere sempre a pressão
estática externa disponível na unidade RKHBRD*.
A bomba ajusta-se em termos de rpm (rotações por minuto), para
controlar um ΔT fixo entre as temperaturas de saída e de retorno da
água.
Este gráfico da pressão estática externa é válido para as rpm
máximas da bomba.
9 Compressor 20 Válvula de fecho
(fornecimento local)
10 Caldeira (fornecimento
local) C1 Controlo remoto
11 Garrafa de equilíbrio
(fornecimento local)
A Local de instalação
B Sala de estar
12 Válvula de fecho
Boiler thermostat Termóstato da caldeira
C Contacto auxiliar (normal, fechado)
th Termóstato ambiente, só de aquecimento
K1A Relé auxiliar para activação da unidade RKHBRD*
(fornecimento local)
K2A Relé auxiliar para activação da caldeira
(fornecimento local)
NOTA
■ Certifique-se de que o contacto auxiliar (C)
tem o diferencial ou desfasamento temporal
suficiente para evitar comutação frequente
entre a unidade RKHBRD* e a caldeira. Se o
contacto auxiliar (C) for um termóstato
associado à temperatura exterior, certifique-
se de o instalar à sombra, para que não seja
influenciado nem ligado ou desligado pela
luz solar.
A comutação frequente pode originar a breve
trecho corrosão da caldeira. Contacte o
fabricante da caldeira.
■ Durante o funcionamento em aquecimento
da unidade RKHBRD*, a unidade funciona
de forma a atingir a temperatura-alvo de
saída da água regulada na interface de
utilizador. Quando o funcionamento
automático face às condições climatéricas
está activo, a temperatura da água é
determinada automaticamente, com base na
temperatura exterior.
Durante o funcionamento em aquecimento
da caldeira, esta funciona de forma a atingir
a temperatura-alvo de saída da água
regulada no controlador da caldeira.
Nunca regule a temperatura-alvo de saída
da água, através do ponto de regulação no
controlador da caldeira, para valores
superiores a 80°C.
123 4 5
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
Certifique-se de que a água que regressa ao
permutador de calor da RKHBRD* nunca excede
os 80°C.
Por este motivo, nunca coloque o ponto de regulação
da temperatura-alvo de saída da água no controlador
da caldeira acima dos 80°C; e instale uma válvula
(a)
aquastato no fluxo de água de retorno da unidade
RKHBRD.
Certifique-se de que as válvulas de retenção
(fornecimento local) são instaladas correctamente no
sistema.
Certifique-se de que o termóstato de ambiente (th)
não é ligado/desligado frequentemente.
A Rotex não assume a responsabilidade por nenhum
dano resultante do não cumprimento desta regra.
(a) A válvula-aquastato tem de ser regulada para 80°C e servir para fechar o
fluxo de retorno de água à unidade quando a temperatura medida excede
os 80°C. Quando a temperatura cai para um valor inferior, a válvula-
aquastato tem de reabrir o fluxo de retorno de água à unidade RKHBRD*.
NÃO é permitido o funcionamento simultâneo da
caldeira auxiliar e da unidade RKHBRD*.
Dê particular atenção ao controlo da bomba de
circulação da caldeira auxiliar. Esta bomba não deve
trabalhar em simultâneo com a unidade RKHBRD*.
O funcionamento simultâneo destes sistemas
acarreta o risco de congelação do permutador de
calor de placa da unidade RKHBRD*!
Pressão estática externa (kPa)
Débito (l/min)
Sem válvula de 3 vias
Com válvula de 3 vias
Pressão estática externa máxima se ΔT = 10°C
Pressão estática externa máxima se ΔT = 5°C
10
20
30
40
50
60
70
80
0
19
1715 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow
[
l/min
]
ESP
[
kPa
]
90
100
110
16 kW
14 kW
14 kW
11 kW
11 kW
16 kW
