Montaj kılavuzu
35
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
Bakım ve servis
Ünitenin optimal kullanılabilirliğinin sağlanması için, ünite ve saha
kablo tesisatı üzerinde düzenli aralıklarla bir takım kontrol ve
incelemelerin gerçekleştirilmesi gereklidir.
Bu bakım işlemleri yerel Rotex teknisyeniniz tarafından yerine
getirilmelidir.
Aşağıda belirtilen bakım
işlemlerini yerine getirmek için
sadece ön dekorasyon panelinin
çıkarılması gerekir.

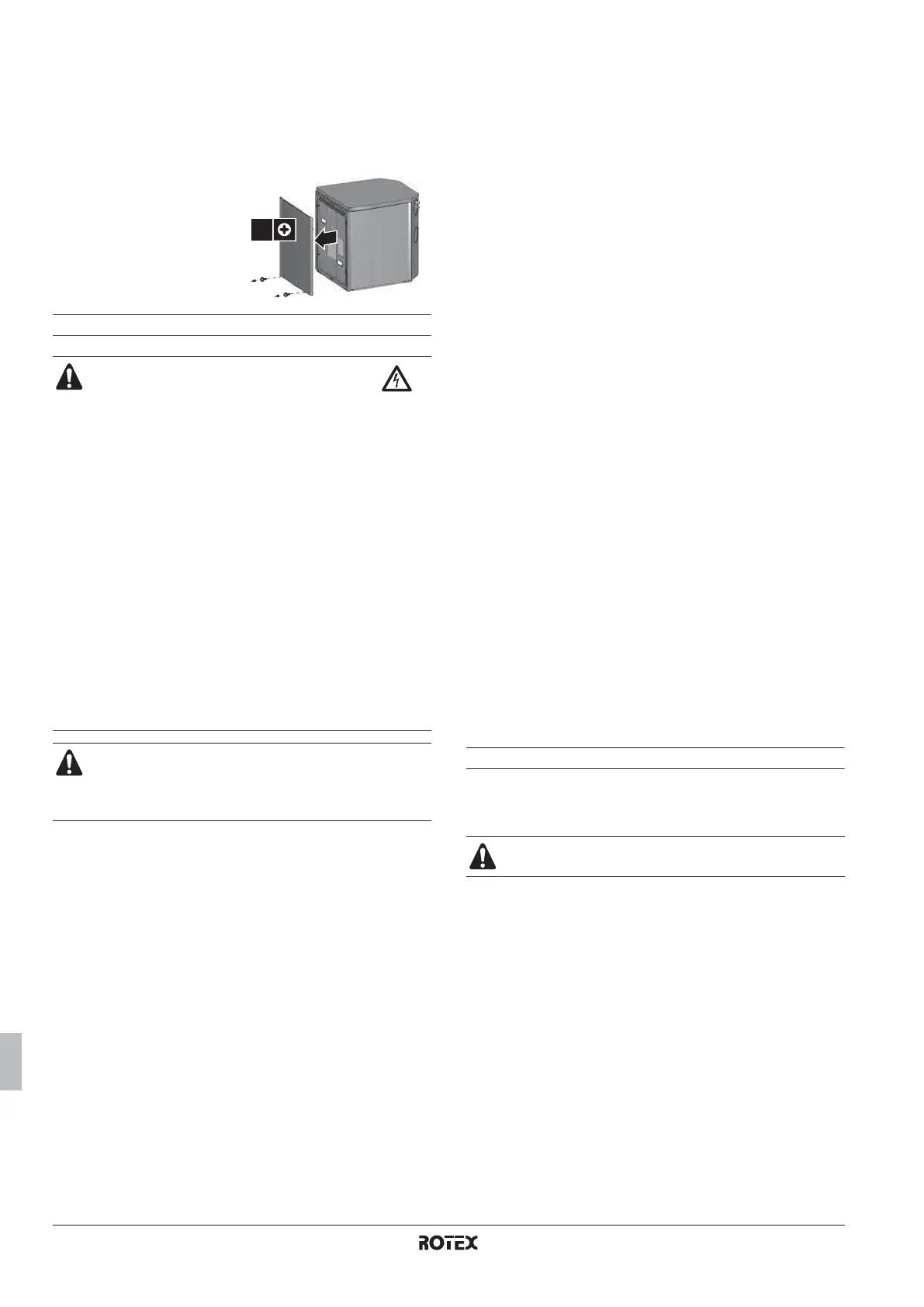

Ön dekorasyon panelini çıkarmak
için alttaki 2 vidayı sökün ve
paneli yerinden çözün.
Bakım faaliyetleri
Kontroller
Tarif edilen kontroller yetkili bir personel tarafından en az yılda bir
kez gerçekleştirilmelidir.
1 Su basıncı tahliye valfı
Valf üzerindeki kırmızı düğmeyi saat yönünün tersine
döndürerek basınç tahliye valfının doğru çalıştığını kontrol edin:
■ Tıkırdama sesi işitilmiyorsa yerel satıcınızla irtibat kurun.
■ Üniteden dışarıya su akması durumunda, önce su giriş ve
çıkış kesme vanalarının her ikisini de kapatın ve ardından
yerel satıcınızla irtibat kurun.
2 Basınç boşaltma valfı hortumu
Basınç boşaltma valfı hortumunun suyu tahliye etmek üzere
uygun bir şekilde konumlandırıldığını kontrol edin.
3 İç ünite anahtar kutusu
Anahtar kutusunda baştan sona gözle muayene gerçekleştirin
ve gevşek bağlantılar veya kusurlu kablo bağlantıları gibi
belirgin kusurları arayın.
4 Su basıncı
Su basıncının 1 bar üzerinde olup olmadığını kontrol edin.
Gerekirse su ilave edin.
5 Su filtresi
Su filtresini temizleyin.
Şarj ve vakumlama
■ Şarj, gaz toplama ve vakumlama yaparken R134a devresi
gereklidir, saha ayarı [E-00] etkinleştirilmelidir. "[E] Servis modu"
sayfa 26 kısmında açıklanan saha ayarlarına bakın.
■ R410A devresinin şarj, gaz toplama ve vakumlama işlemi için
dış ünite montaj kılavuzuna bakın.
Sorun giderme
Bu bölüm, ünitede meydana gelebilecek belirli sorunların teşhis
edilmesi ve düzeltilmesi ile ilgili faydalı bilgiler verir.
Bu sorun giderme işlemi ve ilgili düzeltici faaliyetler yalnız yerel Rotex
teknisyeniniz tarafından gerçekleştirilebilir.
Genel esaslar
Sorun giderme işlem sırasına başlamadan önce, ünitede baştan
sona gözle muayene gerçekleştirin ve gevşek bağlantılar veya
kusurlu kablo bağlantıları gibi belirgin kusurları arayın.
Bir emniyet cihazı faaliyete geçtiğinde, onu eski durumuna
getirmeden önce üniteyi durdurun ve emniyet cihazının neden
harekete geçtiğini anlayın. Hiçbir durumda, emniyet cihazları
köprülenemez veya fabrika ayarı dışındaki bir değere değiştirilemez.
Sorunun kaynağı tespit edilemiyorsa, yerel satıcınızla görüşün.
Basınç boşaltma valfı doğru çalışmıyor ve değiştirilmesi gerekiyorsa,
üniteden su damlamasını önlemek için basınç boşaltma valfına takılı
olan esnek hortumun bağlantısını tekrar yapın!
UYARI: ELEKTRİK ÇARPMASI
■ Herhangi bir bakım veya onarım faaliyetini gerçek-
leştirmeden önce, her zaman besleme panelindeki
devre kesiciyi kapatın, sigortaları çıkarın veya ünitenin
koruma cihazlarını açın.
■ Herhangi bir bakım veya onarım çalışmasına başla-
madan önce, dış ünitenin güç beslemesinin de
kesildiğinden emin olun.
■ Yüksek voltaj riski dolayısıyla, güç beslemesi
kapatıldıktan sonra 10 dakika süreyle canlı parçalara
dokunmayın.
■ İlave olarak, şekil 5 ile gösterilen noktaları bir test
cihazı ile ölçün ve ana devredeki kapasitör geriliminin
50 V DC değerinden yüksek olmadığını doğrulayın.
■ Kompresörün ısıtıcısı durma modunda bile çalışabilir.
■ Elektrik eleman kutusunun bazı kısımlarının sıcak
olduğuna lütfen dikkat edin.
■ İletken bir kısma dokunmadığınızdan emin olun.
■ İç üniteyi yıkamayın. Bu, elektrik çarpmalarına veya
yangına sebep olabilir.
Riske girmeyin!
Bakım yapmadan önce, statik elektriği gidermek ve baskı
devre kartını korumak için bir metal bir parçaya (stop
vanası gibi) elinizle dokunun.
2x
Ünitenin anahtar kutusunda bir inceleme yaparken,
ünitenin ana şalterinin kapalı olduğundan daima emin olun.
