Montaj kılavuzu
29
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
2 Depolama işletimi
Eşanlı olarak hacim ısıtma ve kullanım suyu ısıtma (depolama)
talebi olduğunda, kullanım suyu ısıtılacak ancak oda sıcaklığı
ayar noktasından 3°C aşağı düşer düşmez hacim ısıtma ayar
noktasının 0,5°C üzerine kadar çalışacak, ardından kullanım
suyu depolama ayar noktasına kadar tekrar ısıtılacaktır.
Çoklu ayar noktası kontrolü
Çoklu ayar noktası kontrolünü kullanmak istemeniz halinde bir
sıcaklık düşürücü aygıt ( ) gerekir. Sıcaklık düşürme aygıtı
yüksek giriş suyu sıcaklığını cihazlara verilecek olan düşük bir su
çıkış sıcaklığına dönüştürür.
Sıcaklık düşürme aygıtları takıldığında, sistem çoklu su ayar
noktaları kullanacak biçimde düzenlenebilir.
Su ayar noktaları, çoklu ayar noktası işletim düzenlerinin bir
fonksiyonu olarak seçilebilir.
Aşağıda mümkün olan 2 düzen ayrıntısıyla açıklanmıştır.
A düzenine göre çoklu ayar noktası kontrolü
Normal işletim sırasında, kullanım sıcak suyu ısıtma ve hacim ısıtma
modları ayrılmıştır ve eşanlı bir talebi yerine getirmek için aralıklı
olarak etkinleştirilebilir. Bu amaçla çoklu ayar noktası A düzeni, ara
verilmeden eşanlı kullanım suyu ısıtma ve hacim ısıtma işletimine
olanak sağlayacak şekilde düzenlenebilir.

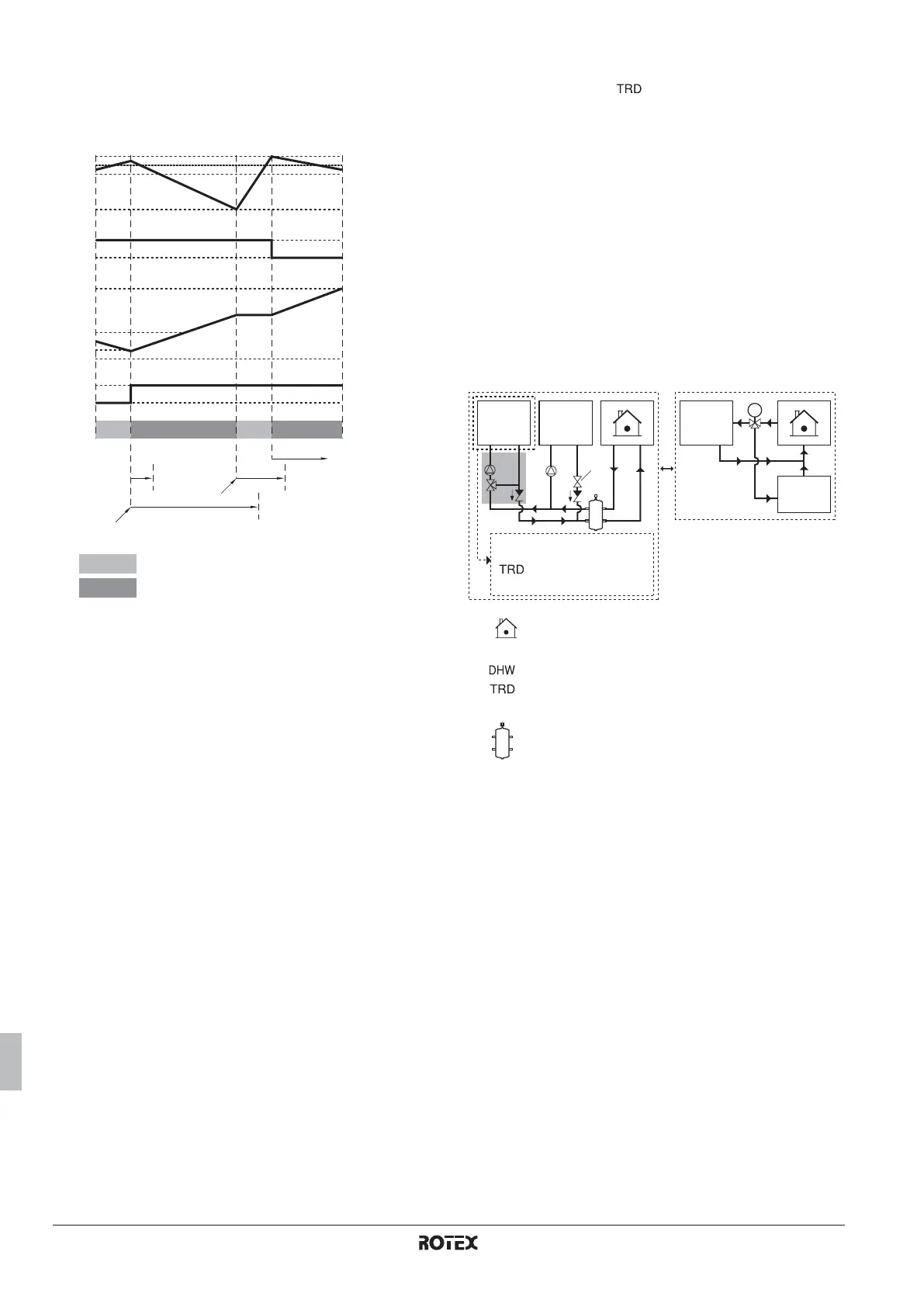

Şematik genel bakış:
■ Hacim ısıtma işletimi sırasında, hacim ısıtma için seçilen su
sıcaklığı ayar noktasını esas alarak su verilir. Kullanım sıcak su
deposu serpantinine bir kesme vanası (sahadan temin edilir)
takılmalıdır. Hacim ısıtma sırasında serpantinden geçen düşük
sıcaklıktaki su tarafından kullanım sıcak su deposunun soğutul-
masını önlemek için vana kapalı olmalıdır. Bu kesme vanasının
bağlantısı ve kumandası montajcının sorumluluğundadır.
■ Kullanım suyu ısıtma işletimi sırasında su sıcaklık ayar noktası,
hacim ısıtma işletimi sırasında talep edilen ayar noktasından
normalde daha yüksektir. Kullanım sıcak su depo serpantinine
suyun girmesine izin verecek olan vana açıktır. Isı pompası,
kullanım sıcak suyunun üretilmesi için gerekli olan daha yüksek
sıcaklığa sahip su verecektir. Bu sırada düşük sıcaklıkta çalışan
cihazlar bir sıcaklık düşürme aygıtıyla yüksek su sıcaklığına
karşı korunmalıdır.
A düzeninin konfigürasyonu 2 adet hacim ısıtma ayar noktasına ve
1 adet (klasik tasarımdaki ile aynı) kullanım sıcak suyu ayar
noktasına imkan tanır.
A İşletim
Hacim ısıtma
Kullanım suyu ısıtma
B Kullanım sıcak suyu depolama termo-açma talebi
C Kullanım sıcak su deposu sıcaklığı
D Oda sıcaklığı termo-açma talebi
E Uzaktan kumanda oda sıcaklığı
F Kullanım sıcak suyu alt sınır sıcaklığı
G Kullanım sıcak suyu üst sınır sıcaklığı (imkan dahilindeki
maksimum depolama sıcaklığı) [b-03]
H Kullanım sıcak suyu yeniden ısıtma minimum sıcaklığı
[b-00]
J Kullanım sıcak suyu yeniden ısıtma maksimum sıcaklığı
[b-01]
K Uzaktan kumanda termostat ayar noktası
ON AÇIK
OFF KAPALI
1 Kullanım suyu ısıtma için minimum işletim süresi
(ilk 10 dakika [d-00])
(a)
(a) Minimum işletim süresi sadece oda sıcaklığının ayar noktasına göre
3°C'den daha fazla aşağıda olması ve J ayar noktasına ulaşılması halinde
geçerlidir.
2 Kullanım suyu ısıtma için maksimum işletim süresi
(ilk 30 dakika [d-01])
(b)
(b) Maksimum işletim süresi sadece oda sıcaklığının ayar noktasına göre
0,5°C'den daha fazla aşağıda olması ve J ayar noktasına ulaşılması
halinde geçerlidir.
3 Kullanım suyu ısıtma için aralık minimum durdurma süresi
(ilk 15 dakika [d-02])
4 Eşanlı işletim yok
5 Kullanım suyu ısıtma başlatılması için zamanlayıcılar
6 Hacim ısıtma başlatılması için zamanlayıcılar
A
B
C
H
J
K
75°C
35°C
–3.0°C
–0.5°C
+0.5°C
ON
G
F
OFF
D
E
ON
OFF
1 3
2
4
6
5
Düzen A tasarımı Klasik tasarım
İç ünite
1 Kullanım sıcak suyu kesme vanası (sahadan temin edilir)
Kullanım sıcak su deposu
Sıcaklık düşürme aygıtı
Space 1 Hacim 1
Dengeleme kabı
M
Space 1 DHW Space 1
DHW
TRD
1
Sıcaklık düşürme aygıtı
vasıtasıyla koruma gerekir
( ) (ayar noktasına bağlı
olarak)
