RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
Montaj kılavuzu
30
Hacim ısıtma için talep sinyalleri 2 farklı yolla gerçekleştirilebilir
(montajcının seçimi):
■ termo AÇMA/KAPAMA sinyali (harici oda termostatından gelen)
■ ilgili sıcaklık düşürme aygıtından gelen durum sinyali (etkin/etkin
değil) ( )
Ünite üzerindeki elektrik bağlantıları opsiyonel talep PCB'si üzerinde
yapılmalıdır.
A düzeninin konfigürasyonu saha ayarları vasıtasıyla yapılır:
1 Uygun olan düzeni seçin: [7-02]=0
2 Çoklu ayar noktası 1'i açık konuma getirin: [7-03]=0 ➞ [7-03]=1
Çoklu ayar noktası 2'yi açık konuma getirin: [7-04]=0 ➞ [7-04]=1
3 Sıcaklık çoklu ayar noktası 1'i girin: [A-03] (aşağıya bakın)
Sıcaklık çoklu ayar noktası 2'i girin: [A-04] (aşağıya bakın)

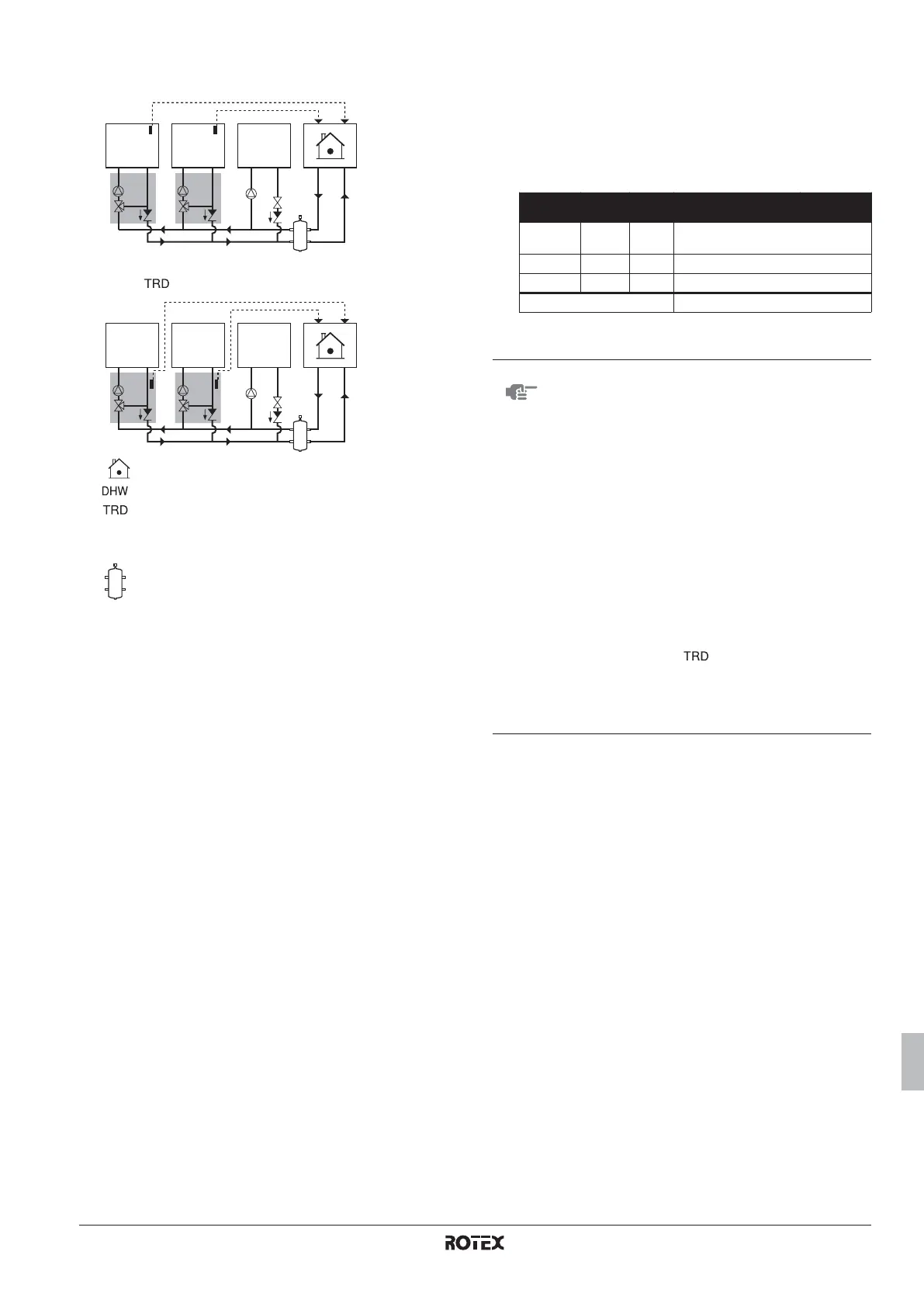

Konfigürasyon örneği:
İç ünite
Kullanım sıcak su deposu
Sıcaklık düşürme aygıtı
Space 1 Hacim 1
Space 2 Hacim 2
Dengeleme kabı
Space 1 DHWSpace 2
TRD TRD
TRD TRD
Space 1 DHWSpace 2
Ayar
noktası
Saha
ayarı
Termo statüsü
Kullanım
sıcak suyu
70°C
(a)
(a) Şüphesiz bu ayar noktasına erişmek için gereken su sıcaklığı 70°C'den
yüksektir.
[b-03]
KAPALI AÇIK KAPALI KAPALI KAPALI
Hacim 1 65°C [A-03]
KAPALI AÇIK/KAPALI AÇIK AÇIK KAPALI
Hacim 2 35°C [A-04]
KAPALI AÇIK/KAPALI AÇIK KAPALI AÇIK
Sonuçtaki ısı pompa suyu
KAPALI
>70°C 65°C 65°C 35°C
NOT
■ Sistem A düzenine göre yapılandırılmışsa, ne
uzaktan kumanda oda termostat fonksiyonu
(çoklu ayar noktası seçilmişse varsayılan
KAPALI) ne de harici oda termostatı (uzaktan
kumandanın oda termostat fonksiyonunun yerini
alan) kullanılabilir.
■ A düzeni etkin olduğunda uzaktan kumanda su
sıcaklık değeri dikkate alınmaz.
■ İstenmeyen durumların meydana gelmemesinin
temin edilmesi montajcının sorumluluğudur (örn.
zeminde ısıtma devrelerine yönelen yüksek
sıcaklıktaki su, vs.).
■ Su devresinin düzgün dengelenmesinin temin
edilmesi montajcının sorumluluğudur (örn. bir
kullanım sıcak su talebi olduğunda diğer cihazlara
da yeterli akışın gitmesi, vs.)
■ Rotex sıcaklık herhangi bir sıcaklık düşürme
aygıtı sunmaz ( ). Bu sistem sadece çoklu
ayar noktası kullanımını temin eder.
■ A düzeni (yüksek bir ayar noktası sıcaklığı ile)
uygulanırken sadece otomatik depolama
işlevselliğinin kullanılması önerilir.
