RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06
Montagehandleiding
3

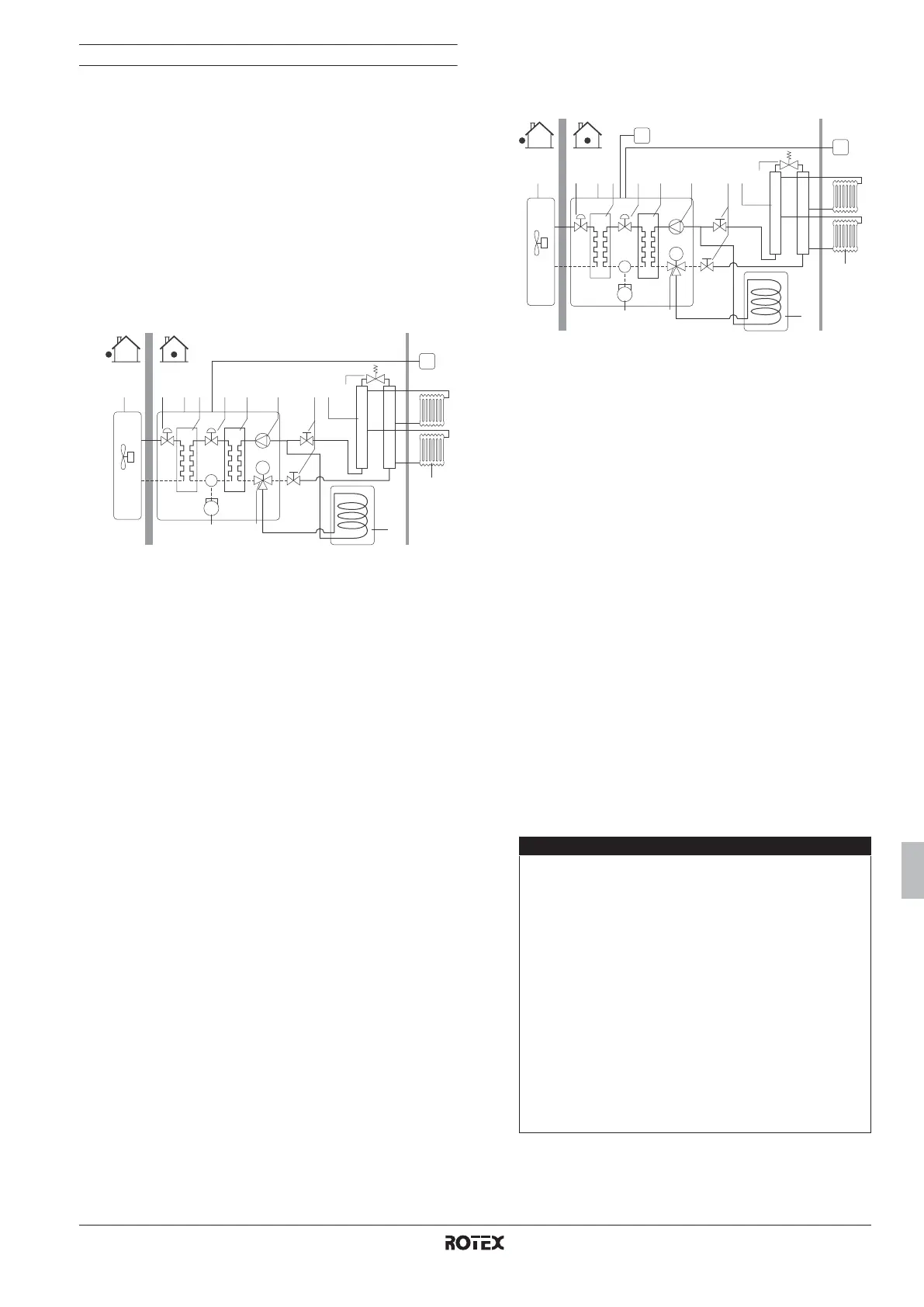

Voorbeelden van typische toepassingen
De onderstaande voorbeelden van toepassingen zijn alleen bedoeld
ter illustratie.
Toepassingsvoorbeelden met slechts 1 warmte-
generator en 1 warmtebron (RKHBRD-unit)
Bij slechts 1 warmtegenerator (= volledige systeem heeft 1
waterinstelpunt), wordt aanbevolen GEEN nivelleringsreservoir te
gebruiken.
Een nivelleringsreservoir heeft invloed op de optimale pompregeling
van de unit en zal de kost van het systeem onnodig de hoogte
injagen.
■ Toepassing 1
Verwarmen van ruimten en verwarmen van water voor huis-
houdelijk gebruik met één afstandsbediening in de woonkamer.
De afstandsbediening geeft onmiddellijke feedback aan de
binnenunit zodat de prestaties van de unit op de vereisten
inzake het verwarmen van ruimten worden afgestemd. Op deze
manier wordt de unit niet voortdurend gestart/gestopt of kunnen
te grote temperatuurschommelingen in de te verwarmen ruimten
worden vermeden. Deze afstandsbediening is ook uitgerust met
een smart logic-functie die zorgt voor het gecombineerd
verwarmen van ruimten en warm water voor huishoudelijk
gebruik (bijv. als de kamertemperatuur meer dan 3°C daalt
tijdens de werking in warm water voor huishoudelijk gebruik,
schakelt de unit automatisch terug naar verwarmen van
ruimten). Er is geen afstandsbediening in de nabijheid van de
unit. Bij service en onderhoud kan de servicepersoon een
bijkomende afstandsbediening aansluiten.
■ Toepassing 2
Verwarmen van ruimten en verwarmen van water voor huis-
houdelijk gebruik met één bij de unit geïnstalleerde afstands-
bediening en een tweede afstandsbediening in de woonkamer.
De afstandsbediening geeft onmiddellijke feedback aan de
binnenunit zodat de prestaties van de unit op de vereisten
inzake het verwarmen van ruimten worden afgestemd. Op deze
manier wordt de unit niet voortdurend gestart/gestopt of kunnen
te grote temperatuurschommelingen in de te verwarmen ruimten
worden vermeden. Deze afstandsbediening is ook uitgerust met
een smart logic-functie die zorgt voor het gecombineerd
verwarmen van ruimten en warm water voor huishoudelijk
gebruik (bijv. als de kamertemperatuur meer dan 3°C daalt
tijdens de werking in warm water voor huishoudelijk gebruik,
schakelt de unit automatisch terug naar verwarmen van
ruimten). De hoofdafstandsbediening (C1) is geïnstalleerd in de
woonkamer en biedt toegang tot alle instellingen (master). De
tweede afstandsbediening (C2) biedt geen toegang tot de
schema- en lokale instellingen (slave).
Zie hoofdstuk "Werk aan de elektrische bedrading" op pagina 16
over de aansluiting van de master en slave afstandsbediening.
1 Buitenunit 10 Verdeelstuk
(lokale levering)
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
11 Radiator (lokale
levering)
12 Elektronische
expansieklep
4 Waterwarmtewisselaar
5 Compressor
6 Pomp 13 Omloopklep
(lokale levering)
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
C1 Afstandsbediening
A Installatieplaats
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
B Woonkamer
7101343 1212 21
8
6
5
M
11
9
C1
A B
1 Buitenunit 10 Verdeelstuk
(lokale levering)
2 Binnenunit
3 Koelmiddel-
warmtewisselaar
11 Radiator (lokale
levering)
12 Elektronische
expansieklep
4 Waterwarmtewisselaar
5 Compressor
6 Pomp 13 Omloopklep
(lokale levering)
7 Afsluiter
8 Gemotoriseerde
3-wegsklep (optie)
C1 Afstandsbediening
(master)
9 Tank voor warm water
voor huishoudelijk
gebruik (optie)
C2 Optionele
afstandsbediening
(slave)
A Installatieplaats
B Woonkamer
Master Slave
Werking AAN/UIT Bruikbaar Bruikbaar
Werking verwarmen van water voor
huishoudelijk gebruik AAN/UIT
Bruikbaar Bruikbaar
Temperatuur uittredend water instellen Bruikbaar Bruikbaar
Kamertemperatuur instellen Bruikbaar Bruikbaar
Geluidsarme stand AAN/UIT Bruikbaar Bruikbaar
Werking weersafhankelijk instelpunt
AAN/UIT
Bruikbaar Bruikbaar
Klok instellen Bruikbaar Bruikbaar
Weektimer programmeren Bruikbaar —
Werking weektimer AAN/UIT Bruikbaar —
Lokale instellingen Bruikbaar —
Weergave foutcodes Bruikbaar Bruikbaar
Testwerking Bruikbaar Bruikbaar
Kamerthermostaatfunctie Bruikbaar —
10 13
C1
A B
C2
743 1212 21
8
6
5
M
11
9
