RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Manuale d'installazione
9

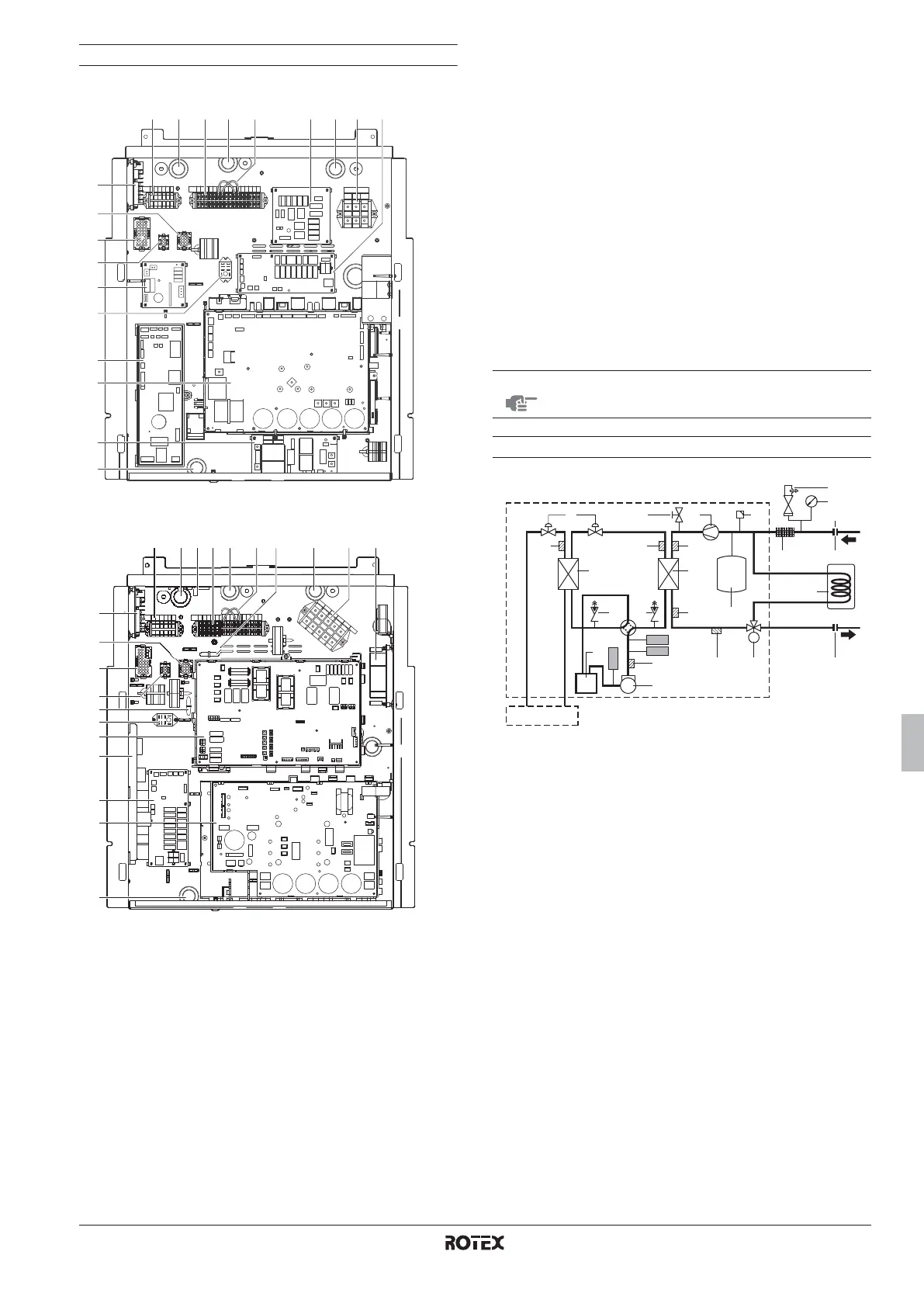

Componenti principali del quadro elettrico
Tipi di unità V1 (monofase)
Tipi di unità Y1 (trifase)
1. PCB principale
La PCB (Printed Circuit Board, scheda a circuiti stampati)
principale controlla il funzionamento dell'unità.
2. PCB di controllo
3. PCB dell'inverter
4. PCB per il controllo dell'inverter (solo Y1)
5. PCB QA (solo V1)
6. PCB del filtro
7. PCB del sistema I/O digitale (opzionale)
8. PCB di richiesta (opzionale)
9. Morsettiera X1M
Morsettiera principale che consente di effettuare facilmente i
collegamenti elettrici in loco per l'alimentazione.
10. Morsettiera X3M
Morsettiera dei collegamenti elettrici in loco per i collegamenti CC.
11. Morsettiera X2M
Morsettiera dei collegamenti elettrici in loco per i collegamenti CA.
12. Connettore CC X1Y
13. Connettore della pompa X2Y
14. Connettore CA X3Y
15. Supporti a fascetta per cavi
I supporti a fascetta per cavi consentono di fissare i collega-
menti in loco al quadro elettrico utilizzando le fascette, per
garantire la resistenza alle sollecitazioni.
16. Ingresso dei fili di alimentazione
17. Ingresso dei collegamenti elettrici in loco CA
18. Ingresso dei collegamenti elettrici in loco CC
19. Ingresso del cavo del compressore
20. Relè di interfaccia K1A
21. Ponti dei collegamenti elettrici
22. Fusibile F1 (solo Y1)
23. Fusibile F2 (solo Y1)
Schema funzionale
8
12
20
19
14
13
1
3
5
9
16171810 11
6
721 2
8
12
20
19
14
13
1
2
3
4
6
16171810 911
23
21 227
NOTA
Lo schema dei collegamenti elettrici si trova all'interno
del coperchio del quadro elettrico.
1 Unità esterna 17 Valvola di chiusura dell'attacco
di ingresso dell'acqua
2 Unità interna
3 Scambiatore di calore
refrigerante-
refrigerante
18 Valvola di chiusura dell'attacco
di uscita dell'acqua
19 Serbatoio dell'acqua calda per
usi domestici (opzionale)4 Accumulatore
5 Compressore 20 Valvola tridirezionale
motorizzata (opzionale)
6 Apertura di servizio
7 Scambiatore di calore
refrigerante-acqua
21 Disgiuntore termico (Q2L)
22 Pressostato di alta pressione
(S1PH)8 Valvola di scarico
9 Valvola d'espansione
elettronica
23 Sensore di alta pressione
(B1PH)
10 Valvola di sicurezza 24 Sensore di bassa pressione
(B1PL)
11 Pompa
12 Valvola di spurgo
dell'aria
25 Termistore di scarico (R6T)
26 Termistore dell'acqua in uscita
(R5T)13 Manometro
14 Serbatoio di
espansione
27 Termistore dell'acqua di ritorno
(R4T)
15 Filtro dell'acqua 28 Termistore del liquido R134a
(R7T)
16 Valvola di
alimentazione
(non di fornitura)
29 Termistore del liquido R410A
(R3T)
M
1
2
3
89
2829
12
27
11
21
6
4
7
14
15 17
19
16
25
5
6
22
23
24
26 20 18
13
10
