RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06
Installationsanleitung
6
■ Verkabelung vor Ort
■ Betrieb
Wenn der Raumthermostat (T) schließt, nimmt entweder die
RKHBRD* Einheit oder der Boiler den Betrieb auf, je nach
Stellung des zusätzlichen Schaltkontaktes (C).
Die Ausführung des Hydrauliksystems
Beim Entwerfen des Hydrauliksystems unbedingt "Typische
Installationsbeispiele" auf Seite 3 beachten.
Beim Konzipieren des Hydrauliksystems unbedingt den verfügbaren
externen statische Druck der RKHBRD* Einheit beachten.
Die Pumpe wird ihre Umdrehungszahl pro Minute so anpassen,
damit zwischen Rücklauftemperatur und Vorlauftemperatur ein fester
ΔT-Wert erzielt wird.
Die Grafik für den externen statischen Druck gilt bei maximaler
Pumpengeschwindigkeit.
10 Boiler
(bauseitig zu liefern)
20 Absperrventil
(bauseitig zu liefern)
11 Ausgleichsbehälter
(bauseitig zu liefern)
C1 Fernbedienung
A Ort der Installation
12 Absperrventil B Wohnzimmer
Boiler thermostat Boiler-Thermostat
C Zusätzlicher Schaltkontakt
(normalerweise geschlossen)
th Thermostat nur für Raumheizung
K1A Zusatz-Relais zur Aktivierung der RKHBRD*
Einheit (bauseitig zu liefern)
K2A Zusatz-Relais zur Boiler-Aktivierung
(bauseitig zu liefern)
HINWEIS
■ Sorgen Sie dafür, dass der zusätzliche
Schaltkontakt (C) genügend Differential oder
eine Verzögerungseinrichtung hat, damit ein
zu häufiges Umschalten zwischen RKHBRD*
Einheit und Boiler verhindert wird. Wenn der
zusätzliche Schaltkontakt (C) ein draußen
angebrachter Thermostat ist, dann
installieren Sie diesen im Schatten, damit er
nicht durch die wechselnde Sonnene-
instrahlung aus- und eingeschaltet werden
kann.
Häufiges Ein- und Ausschalten führt zu
frühzeitiger Korrosionsbildung beim Boiler.
Fragen Sie den Hersteller des Boilers.
■ Beim Heizbetrieb der RKHBRD* Einheit heizt
diese so lange, bis die Vorlauftemperatur (die
Temperatur des von der Heizquelle abfließ-
enden Wassers) einen Wert erreicht, der
dem Sollwert entspricht, der vom Bediener
über die Benutzerschnittstelle eingestellt
worden ist. Wenn der witterungsgeführte
Betrieb aktiv ist, wird die Wassertemperatur
automatisch abhängig von der Außen-
temperatur bestimmt.
Bei Heizbetrieb durch den Boiler heizt dieser
so lange, bis die Vorlauftemperatur
(Temperatur des abfließenden Wassers) dem
Sollwert entspricht, der am Regler für den
Boiler eingestellt worden ist.
Auf keinen Fall sollte die Boiler-
Vorlauftemperatur auf höher als 80°C gestellt
werden.

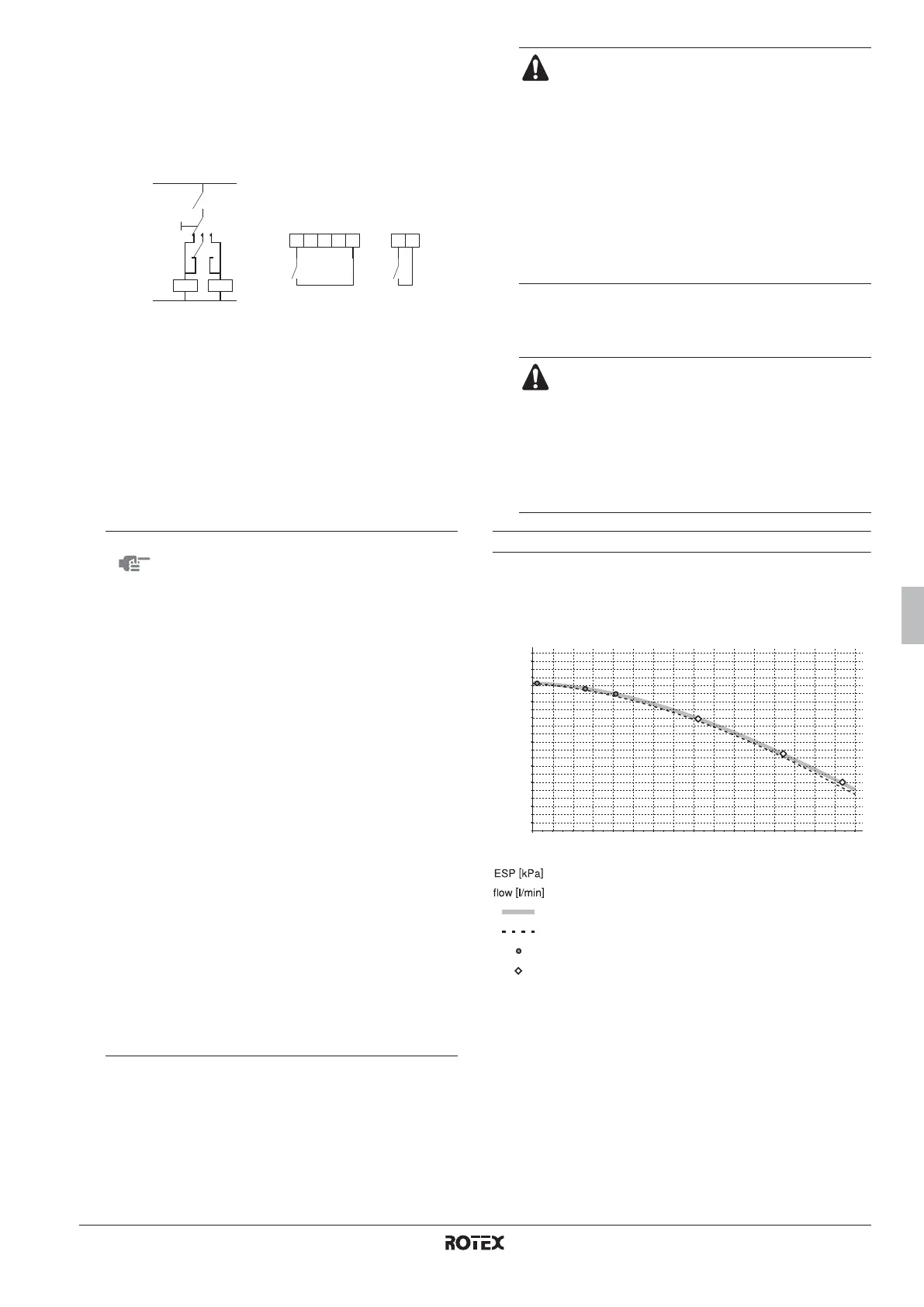

123 4 5
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
Die Wasserrücklauf-Temperatur des RKHBRD*-
Wärmetauschers darf auf keinen Fall über 80°C
liegen.
Stellen Sie darum beim Boiler-Regler den Sollwert für
die Vorlauftemperatur niemals auf über 80°C. Und
installieren Sie ein Aquastat
(a)
-Ventil im Rücklauf von
der RKHBRD* Einheit.
Darauf achten, dass die Rückschlagventile (bauseitig)
im System korrekt installiert werden.
Darauf achten, dass der Raumthermostat (th) nicht zu
oft auf EIN/AUS geschaltet wird.
Rotex übernimmt keine Verantwortung für Schäden,
die durch Nichteinhaltung dieser Regel entstehen.
(a) Das Aquastat-Ventil muss auf 80°C gestellt werden, so dass es den
Wasserrücklauf zur Einheit sperrt, wenn die gemessene Temperatur auf
über 80°C steigt.Wenn die Temperatur auf einen niedrigeren Wert abfällt,
muss das Aquastat-Ventil öffnen, so dass der Wasserrücklauf zur
RKHBRD* Einheit wieder möglich ist.
Der Zusatz-Boiler und die RKHBRD* Einheit dürfen
NICHT gleichzeitig betrieben werden.
Achten Sie insbesondere auf die Steuerung der
Umwälzpumpe des zusätzlichen Boilers. Diese
Pumpe sollte nicht arbeiten, wenn gleichzeitig die
RKHBRD* Einheit läuft.
Bei gleichzeitigem Betrieb beider Systeme besteht die
Gefahr, dass der Plattenwärmetauscher der
RKHBRD* Einheit einfriert!
Externer statischer Druck (kPa)
Durchfluss (l/min)
Ohne 3-Wege-Ventil
Mit 3-Wege-Ventil
Maximaler externer statischer Druck wenn ΔT = 10°C
Maximaler externer statischer Druck wenn ΔT = 5°C
10
20
30
40
50
60
70
80
0
19
1715 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow
[
l/min
]
ESP
[
kPa
]
90
100
110
16 kW
14 kW
14 kW
11 kW
11 kW
16 kW
