ACCESSOIRES
Accessoires geleverd bij deze unit
(Zie afbeelding 1)
LET OP
Wanneer u een oude gas- of stookolieketel vervangt door
een lucht-water-warmtepompsysteem (RKHBRD*):
■ controleer altijd de specificaties van de pomp van
de oude unit;
■ als de externe statische druk van die pomp hoger
is dan de externe statische druk van het lucht-
water-warmtepompsysteem, installeer dan een
extra pomp met een hogere externe statische
druk gecombineerd met een nivelleringsreservoir.

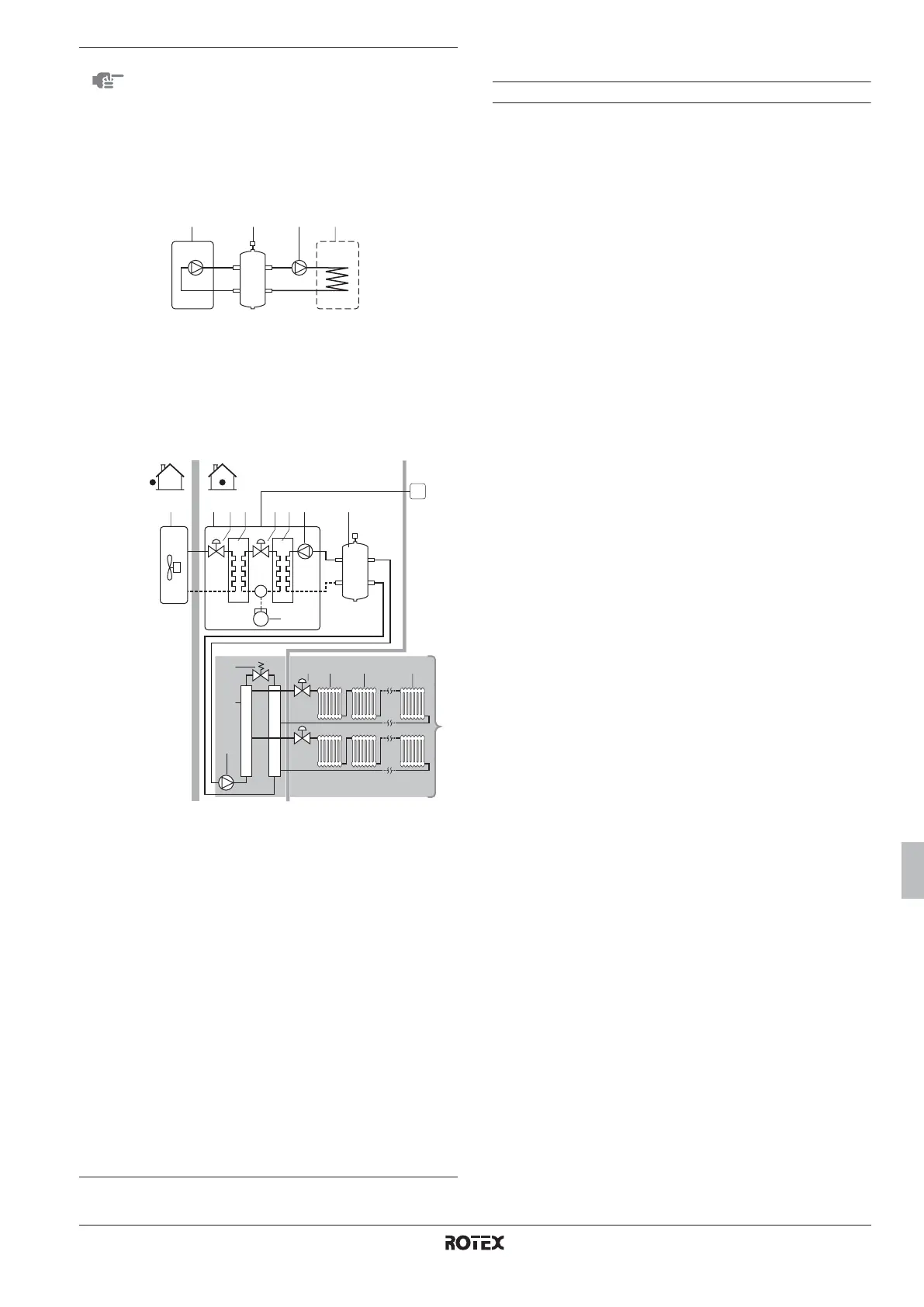

Voorbeeld van een systeem met hoge externe
statische druk
3 421
1 Lucht-water-warmtepompsysteem (RKHBRD*)
2 Nivelleringsreservoir
3 Pomp met hoge externe statische druk
(lokale levering)
4 Systeem met hoge externe statische druk
3 34 5 621 8
7
10
11
A B
9
12 13 13 13
C
C1
1 Buitenunit
2 Binnenunit
3 Elektronische expansieklep
4 Koelmiddelwarmtewisselaar
5 Waterwarmtewisselaar
6 Pomp
7 Compressor
8 Nivelleringsreservoir (lokale levering)
9 Pomp (lokale levering)
10 Verdeelstuk (lokale levering)
11 Omloopklep (lokale levering)
12 Afsluiter (lokale levering)
13 Radiator (lokale levering)
C1 Afstandsbediening
A Installatieplaats
B Woonkamer
C Voorbeeld van een systeem met hoge statische
druk: radiatoren in serie geïnstalleerd of heel
kleine leidingen
1 Montagehandleiding
2 Gebruiksaanwijzing
3 Instructieblad uitpakken
4 Bedradingsschema
5 Gebruikersinterfacekit (afstandsbediening,
4 bevestigingsschroeven, 2 pluggen)
6 Schroeven (2x bevestigingsschroeven bovenplaat +
4x bevestigingsschroeven hijsplaat)
7 Klem
8 O-ring (reserveonderdeel)
9 Pakking (klein)
10 Pakking (groot)
11 Isolatie bovenplaat
12 Hijsplaat (voor ophijsen van de unit)
13 Flexibele wateruitlaatleiding
14 Flexibele waterinlaatleiding (met manometer)
