Manual de instalare
8
RKHBRD011~016ABV1+Y1
Unitate interioară pentru sistem de pompă termică aer la apă
4PW61218-1C – 2012.06

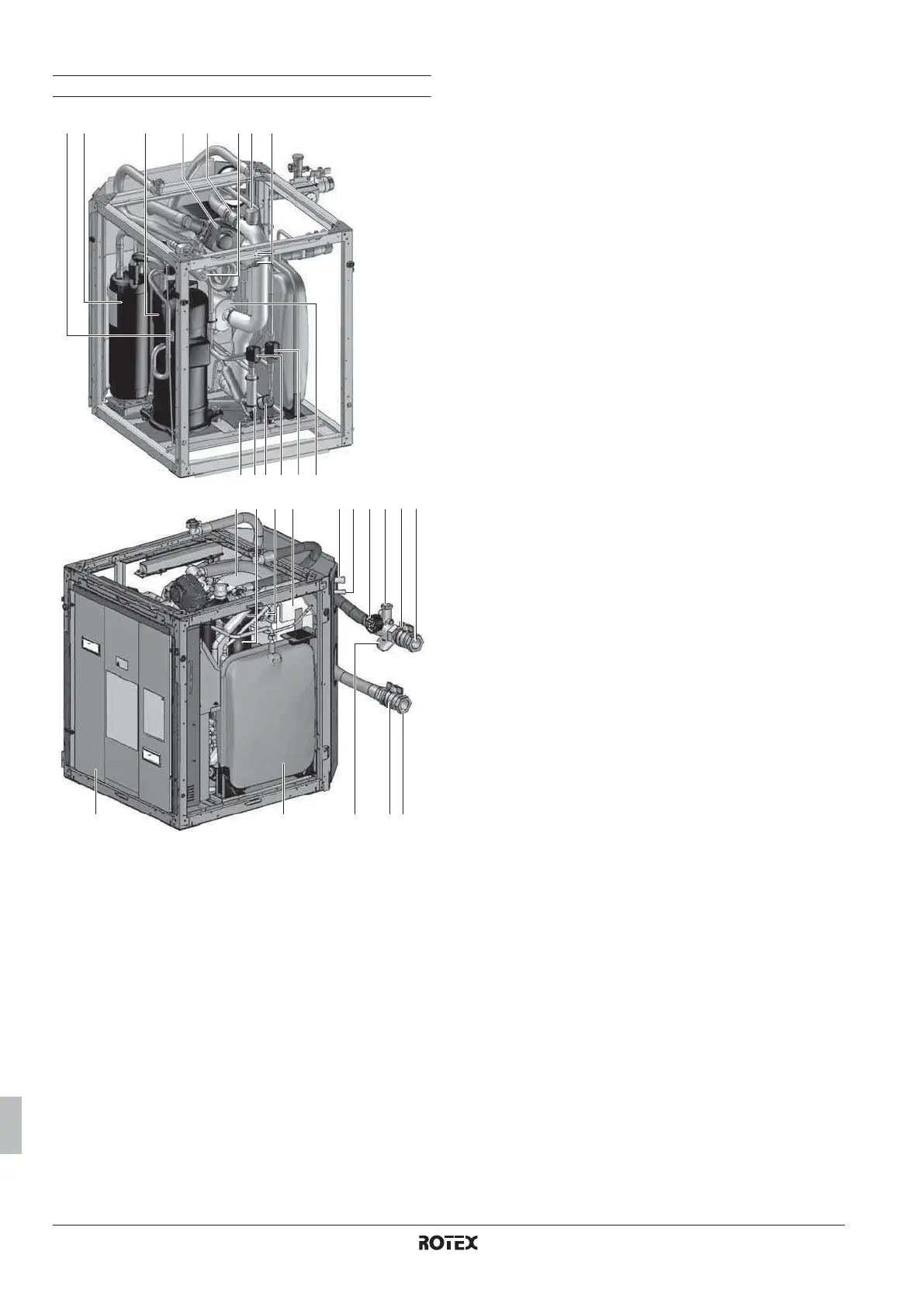

Prezentarea unităţii interioare
Componente principale
1. Ventilul de purjare a aerului
Aerul rămas în circuitul de apă va fi îndepărtat automat prin
ventilul de purjare a aerului.
2. Senzori de temperatură (termistoare)
Senzorii de temperatură determină temperatura apei şi a
agentului frigorific în diferite puncte ale circuitului.
3. Cutie de distribuţie
Cutia de distribuţie conţine principalele componente electronice
şi electrice ale unităţii interioare.
4. Schimbătoare de căldură
5. Racordul agentului frigorific lichid R410A
6. Racordul agentului frigorific gaz R410A
7. Ventile de închidere
Ventilele de închidere de pe racordul admisiei apei şi racordul
evacuării apei permit izolarea părţii circuitului de apă al unităţii
interioare de partea circuitului de apă rezidenţial. Aceasta
uşurează golirea şi curăţarea filtrului unităţii interioare.
8. Racordul admisiei apei
9. Racordul evacuării apei
10. Ventil de evacuare
11. Filtru de apă
Filtrul de apă îndepărtează murdăria din apă pentru a preveni
deteriorarea pompei sau blocarea schimbătorului de căldură.
Filtrul de apă trebuie curăţat în mod regulat. Vezi "Activităţi de
întreţinere" la pagina 37.
12. Vas de destindere (12 l)
13. Manometru
Manometrul permite citirea presiunii apei din circuitul de apă.
14. Pompă
Pompa recirculă apa în circuitul de apă.
15. Supapă de siguranţă
Supapa de siguranţă previne creşterea excesivă a presiunii apei
în circuitul de apă, deschizându-se la 3 bar şi eliminând puţină
apă.
16. Ştuţuri de service R134a
17. Compresor
18. Acumulator
19. Ventil cu 3 căi (opţiune) (livrat cu rezervorul de apă menajeră
caldă RKHTS*)
Ventilul cu 3 căi cu servomotor controlează dacă evacuarea apei
este utilizată pentru încălzirea spaţiului sau la rezervorul de apă
menajeră caldă.
20. Ventil cu 4 căi
21. Întrerupere termică
22. Ventil electronic de destindere
23. Teu (opţiune) (livrat cu rezervorul de apă menajeră caldă
RKHTS*)
120192
18
7
2
2
4
10
9
14
1623
17
22 22
11
2
154
21 5
123
7 8
136
