Procédure
1 Ouvrir l'unité et mettre le coffret électrique à l'avant de l'unité
comme décrit dans "Ouverture de l'unité" à la page 37.
2 Ouvrir le couvercle du coffret électrique.
3 A l'aide du câble approprié, raccorder le(s) câble(s)
d'alimentation électrique et de communication aux bornes
appropriées comme indiqué dans le schéma de câblage et
conformément à la figure 3.
4 Monter les câbles avec des attache-câbles sur les supports
d'attache-câbles pour garantir un relâchement de la contrainte
et s'assurer qu'il n'entre pas en contact avec la tuyauterie et des
bords tranchants. Ne jamais écraser des faisceaux de câbles.
Remarque: seul le câblage local pertinent est illustré dans la
figure 3.
5 Fermer le couvercle du coffret électrique et mettre en place le
dos du coffret électrique dans l'unité en suivant les instructions
décrites dans "Ouverture de l'unité" à la page 37 dans l'ordre
inverse.

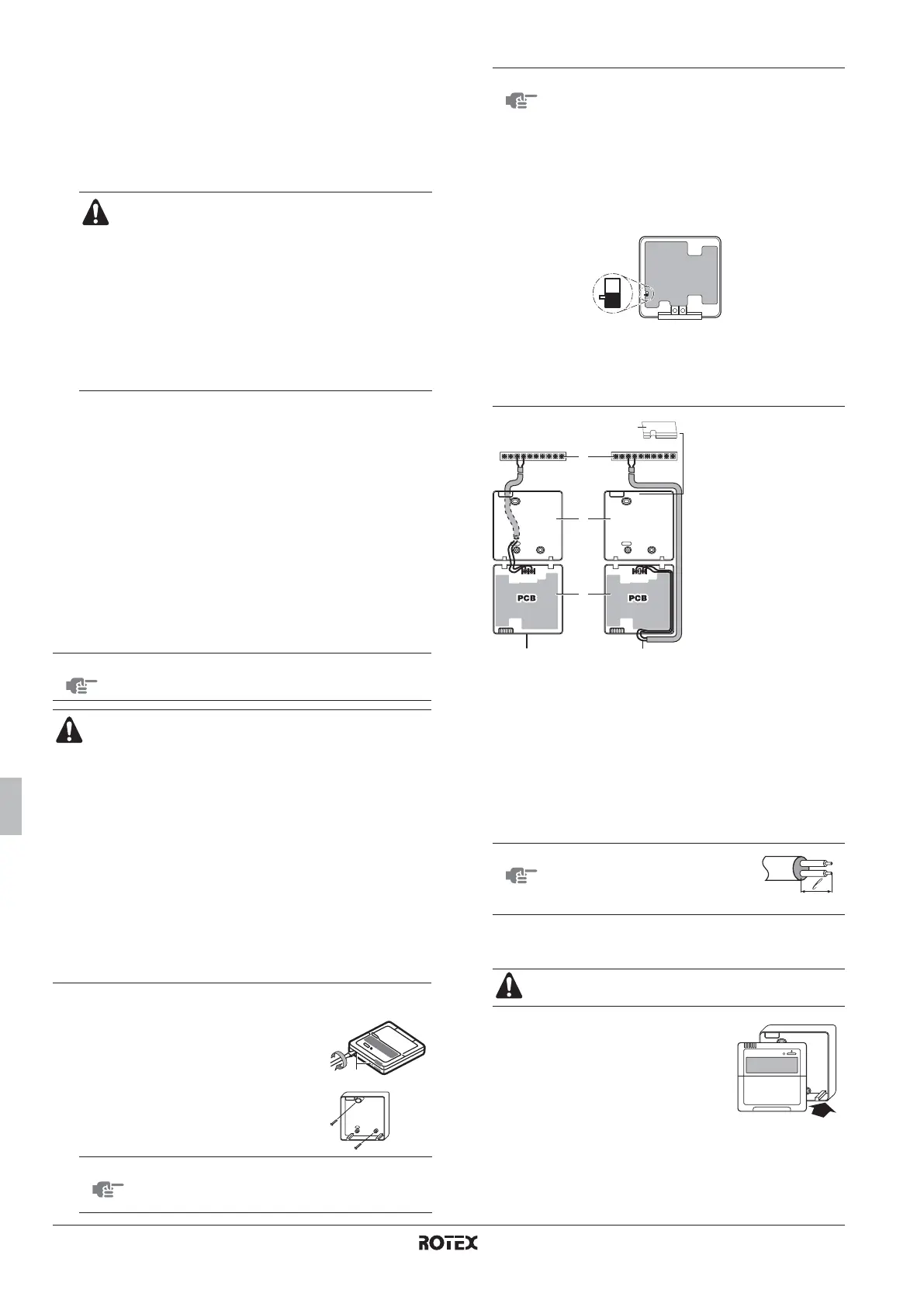

Installation de la commande à distance
L'unité est équipée d'une commande à distance permettant de
configurer, d'utiliser et d'entretenir de manière conviviale l'unité. Avant
d'utiliser la commande à distance, suivre la procédure d'installation.
1 Retirer la partie avant de la commande à distance.
Insérer un tournevis plat dans les fentes (1)
sur la partie arrière de commande à
distance et retirer la partie avant de la
commande à distance.
2 Fixer la commande à distance sur une
surface plane.
3 Câbler l'unité.
Raccorder les bornes sur le dessus de la partie avant de la
commande à distance et les bornes à l'intérieur de l'unité (P1 à
X3M:P1, P2 à X3M:P2).
4 Remettre en place la partie supérieure de la commande à
distance.
Commencer le montage par les attaches
du bas.
■ Pour éviter de recevoir des parasites électriques,
veiller à ce que les câbles soient mis dans le bon
faisceau et acheminés dans le bon caniveau de
câbles comme illustré dans la figure 3.
■ Lors de l'acheminement du câblage qui se
trouvent en dehors de l'unité, éloigner les
faisceaux de câbles d'au moins 25 mm l'un de
l'autre pour éviter la réception de parasites
électriques (parasites externes).
■ Veiller à acheminer tous les câbles entre la
plaque latérale de l'unité et la barre de rétention
du câblage comme le montre la figure 3.
REMARQUE
Le câblage pour la connexion n'est pas inclus.
■ La commande à distance, fourni en kit, doit être
montée à l'intérieur.
■ Lorsque la sonde d'ambiance de la commande à
distance est utilisée, sélectionner l'emplacement
d'installation en tenant compte du fait qu'il doit s'agir
d'un lieu:
- où la température moyenne dans la pièce peut être
détectée,
- qui n'est pas exposé à la lumière directe du soleil,
- qui n'est pas près d'une source de chaleur,
- qui n'est pas affecté par l'air extérieur ou les
courants d'air en raison d'une ouverture/fermeture
de porte par ex.,
- où l'écran d'affichage restera propre,
- où la température est comprise entre 0°C et 50°C,
- où l'humidité relative est de maximum 80%.
REMARQUE
Attention à ne pas déformer la partie inférieure de
la commande à distance en serrant
excessivement les vis de fixation.
1
REMARQUE
Si la commande à distance standard est
également installée à côté de la commande à
distance en option:
■ Raccorder les fils électriques des deux
commandes à distance de la même manière
que décrit ci-dessous.
■ Sélectionner une commande à distance
maître et un esclave en commutant le
sélecteur SS1.
■ Seule la commande à distance définie
comme maître peut fonctionner comme
thermostat d'ambiance. Elle devra donc être
installée dans la pièce ou l'on souhaite
contrôler la température ambiante.
1 Unité
2 Partie arrière de la commande à distance
3 Partie avant de la commande à distance
4 Câblage par l'arrière
5 Câblage par le haut
6 Faire une encoche pour que le câblage passe par les pinces,
etc.
REMARQUE
Dénuder le blindage sur la partie
qui doit être introduite dans le
boîtier de la commande à
distance ( l ).
Attention à ne pas coincer les câbles pendant la
fixation de la partie supérieure.
SS
M
PCB
SS1
S Esclave
M Maître
P1P2
6
2
1
3
4 5
P1P2
P2
P1
P2
P1
X3M
X3M
1
