RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
Montaj kılavuzu
4
2 adet veya daha fazla farklı ısı yayıcı ve 1 adet ısı
kaynağı ile uygulama örnekleri (RKHBRD ünitesi)
Farklı ısı kaynaklarının kullanılması sistem için farklı su ayar noktaları
kullanılacağı anlamını taşır.
Bu tür kurulumlar bir dengeleme kabı kullanılarak gerçekleştirilmeli
ve her tür ısı yayıcının kendine özgü bir pompası olmalıdır.

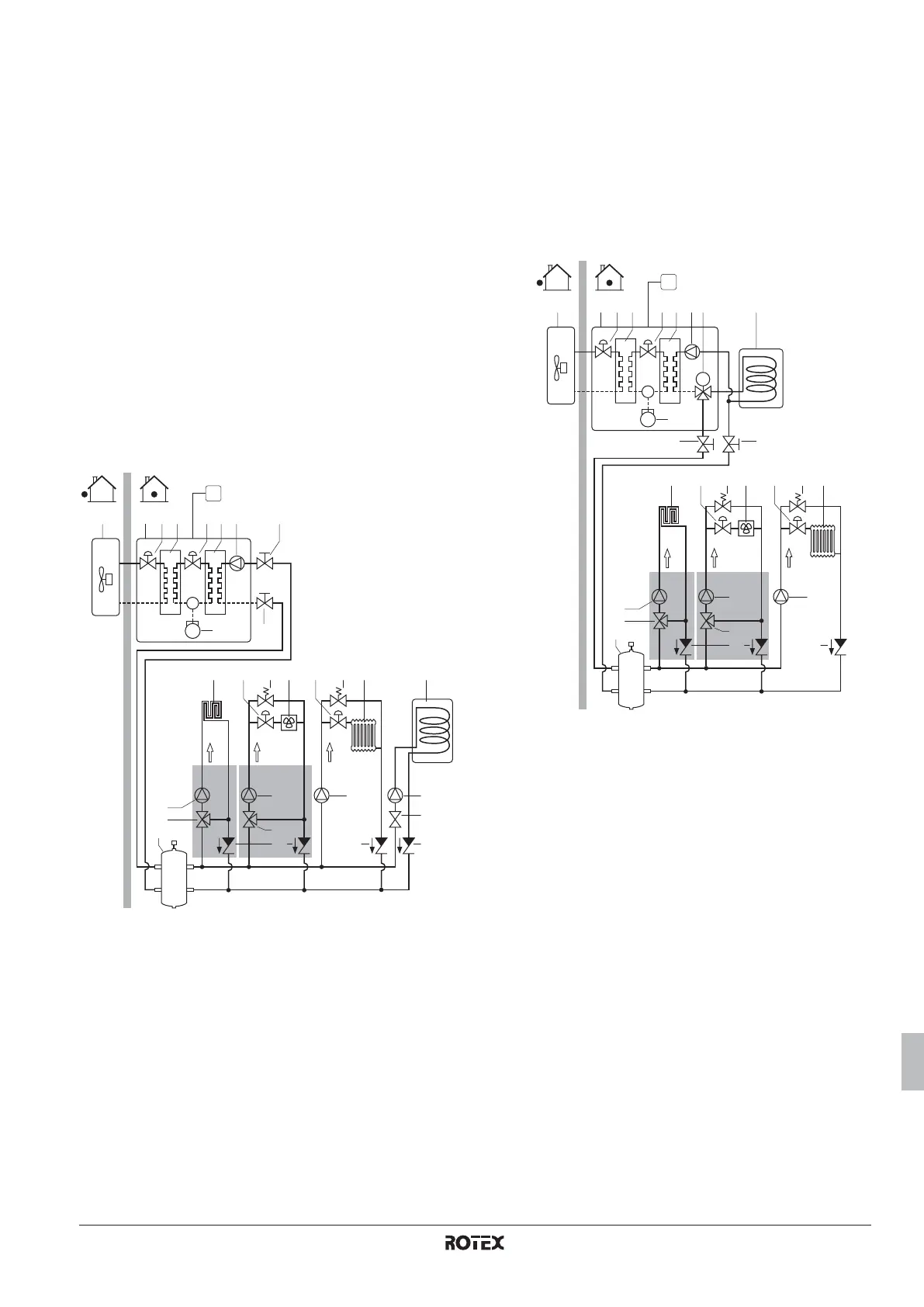

■ Uygulama 4
Zeminden ısıtma devreleri, fan koil ünitesi ve radyatör ısıtması
ile birlikte sağlanan hacim ısıtma. Radyatörlerle birlikte yapılan
zeminden ısıtma uygulamaları için Rotex sistemi tarafından
verilen su sıcaklığı çok yüksektir. Bu nedenle su sıcaklığını
azaltmak için (sıcak su soğuk suyla karıştırılarak sıcaklık
düşürülür) bir sıcaklık düşürme aygıtı (sahadan temin edilir)
gereklidir. Sahadan temin edilen bu vananın kontrolü ısı pompa
sistemi tarafından gerçekleştirilmez. Sahadaki su devresinin
çalışması ve konfigürasyonu ile dengeleme kabının,
pompaların, vs… seçimi montajı yapan kişinin sorumluluğun-
dadır. Rotex birden fazla ayar noktasına sahip olma imkanını
sadece talep üzerine sağlar.
■ Düzen A
Kullanım sıcak su deposu, sıcaklık düşürme aygıtları ile
paralel olarak kurulur. Bu sayede ünite aynı anda hacim
ısıtma ve kullanım suyu ısıtma işletiminde çalıştırılabilir. Bu
durumda su dağılımının dengelenmesi montajı yapan kişinin
sorumluluğundadır.
■ Düzen B
Kullanım sıcak su deposu sıcaklık düşürme aygıtlarının ayrı
bir devresine (3 yollu bir vana ile) kurulur. Bu konfigürasyon
aynı anda kullanım sıcak suyu ve hacim ısıtmasına imkan
tanımaz.
Sisteminizin konfigürasyonuyla ilgili daha fazla bilgi için
"Çoklu ayar noktası kontrolü" sayfa 29 bölümüne bakın.
1 Dış ünite 15 FCU: Fan koil ünitesi
veya FWXV
(opsiyonel)
2 İç ünite
3 Elektronik genleşme
valfı
16 Kesme vanası
(sahadan temin edilir)
4 Soğutucu ısı eşanjörü 17 Radyatör (sahadan
temin edilir)
5 Su ısı eşanjörü
6 Pompa 18 Karıştırma vanası
(sahadan temin edilir)
8 Kullanım sıcak suyu
deposu (opsiyonel) 19 Pompa (sahadan temin
edilir)
9 Kompresör
10 Kesme vanası 20 Çek valf
(sahadan temin edilir)
11 Dengeleme kabı
(sahadan temin edilir) 21 Vana (sahadan temin
edilir) (daha fazla
ayrıntı için bkz. "Çoklu
ayar noktası kontrolü"
sayfa 29)
12 FHL: Zeminden ısıtma
devresi (sahadan
temin edilir)
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10
TRD1
C1
TRD2
13 Kesme vanası
(sahadan temin edilir)
veya EKVKHPC ısı
pompa konvektörü için
2 yollu vana kiti
(opsiyonel)
C1 Uzaktan kumanda
TRD1
Sıcaklık düşürme
aygıtı 1
TRD2
Sıcaklık düşürme
aygıtı 2
14 Baypas vanası
(sahadan temin edilir)
1 Dış ünite 13 Kesme vanası
(sahadan temin edilir)
veya EKVKHPC ısı
pompa konvektörü için
2 yollu vana kiti
(opsiyonel)
2 İç ünite
3 Elektronik genleşme
valfı
4 Soğutucu ısı eşanjörü
5 Su ısı eşanjörü 14 Baypas vanası
(sahadan temin edilir)
6 Pompa
7 Motorlu 3 yollu vana
(opsiyonel)
15 FCU: Fan koil ünitesi
veya FWXV (opsiyonel)
8 Kullanım sıcak suyu
deposu (opsiyonel)
16 Kesme vanası
(sahadan temin edilir)
9 Kompresör 17 Radyatör (sahadan
temin edilir)
10 Kesme vanası
11 Dengeleme kabı
(sahadan temin edilir)
18 Karıştırma vanası
(sahadan temin edilir)
12 FHL: Zeminden ısıtma
devresi (sahadan temin
edilir)
19 Pompa (sahadan temin
edilir)
20 Çek valf
(sahadan temin edilir)
C1 Uzaktan kumanda
TRD1
Sıcaklık düşürme
aygıtı 1
TRD2
Sıcaklık düşürme
aygıtı 2
3 34 5 6 821
17
1919
18
20 20
19
18
11
M
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10 10
7
C1
TRD1 TRD2
