Manuale d'installazione
4
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06

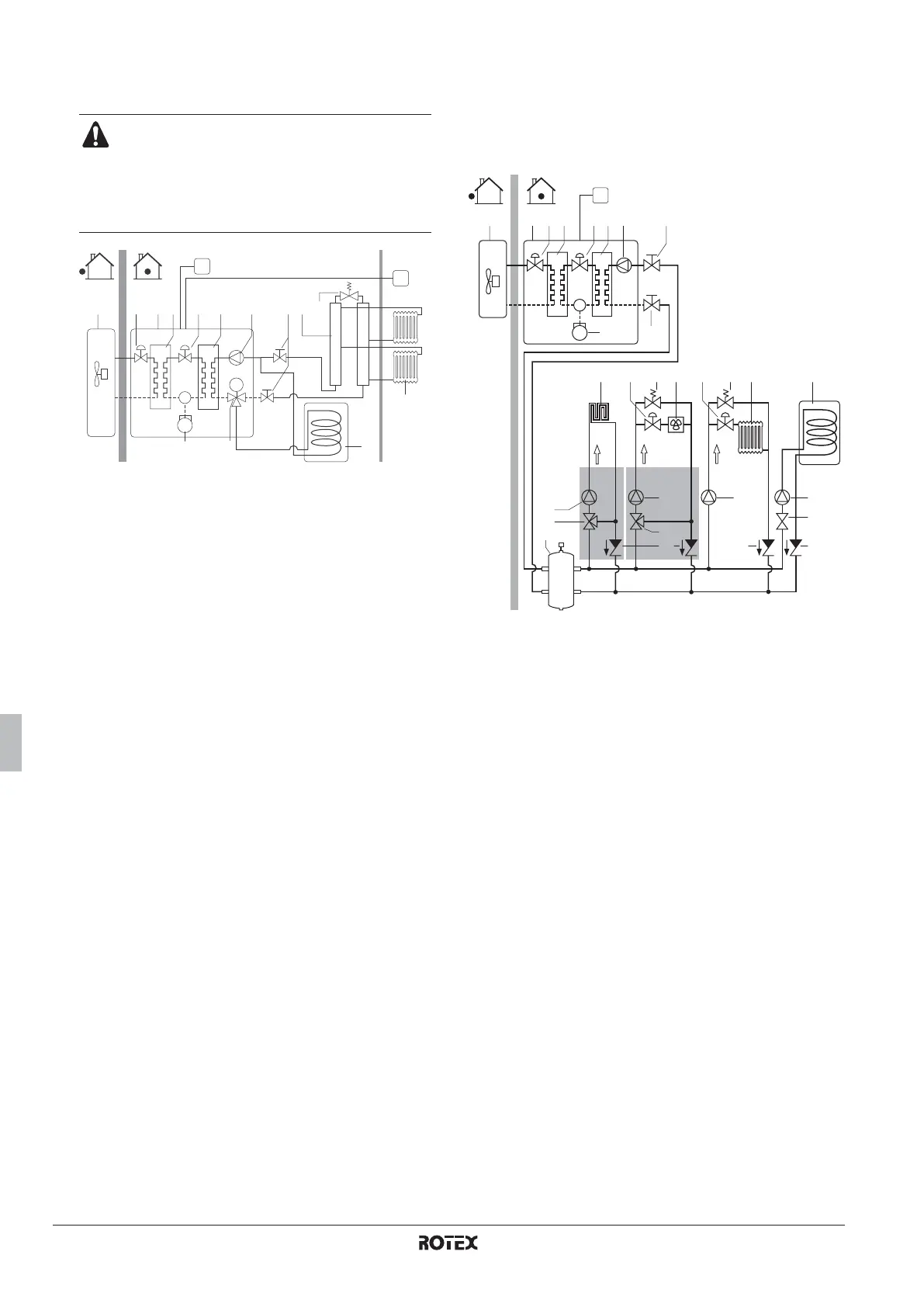

■ Applicazione 3
Riscaldamento dell'ambiente e dell'acqua calda per usi
domestici con un unico comando a distanza installato con l'unità
e il termostato ambiente esterno installato in soggiorno.
È previsto soltanto un comando di attivazione/disattivazione del
termostato ambiente. Non è prevista alcuna funzionalità logica
intelligente per il riscaldamento dell'ambiente. In caso di
richiesta simultanea di riscaldamento dell'ambiente e di acqua
calda per usi domestici, il riscaldamento dell'acqua per usi
domestici viene effettuato secondo il funzionamento minimo e
massimo del timer.
Esempi di applicazione con 2 o più emettitori di calore
diversi e 1 sola fonte di calore (unità RKHBRD)
L'utilizzo di più emettitori di calore diversi implica l'utilizzo di differenti
set point dell'acqua per il sistema.
Tali installazioni devono essere eseguite usando una bombola di
compensazione e ogni tipo di emettitore di calore deve essere dotato
di una pompa specifica.
■ Applicazione 4
Riscaldamento dell'ambiente tramite una combinazione di anelli
di riscaldamento a pavimento, ventilconvettore e riscaldamento
a radiatore. Per il riscaldamento a pavimento in combinazione
con i radiatori, la temperatura dell'acqua fornita dal sistema
Rotex è eccessiva. Per tale motivo, è necessario un dispositivo
per la riduzione della temperatura (non di fornitura) al fine di
abbassare la temperatura dell'acqua (a questo scopo, l'acqua
calda sarà miscelata con l'acqua fredda). Il controllo di questa
valvola non di fornitura non viene eseguito dal sistema a pompe
di calore. Il funzionamento e la configurazione del circuito
idraulico in loco e la selezione della bombola di compensazione,
delle pompe, ecc. sono responsabilità dell'installatore. Rotex
offre unicamente la possibilità di avere set point multipli su
richiesta.
■ Modello A
Il serbatoio dell'acqua calda per usi domestici è installato in
parallelo con il/i dispositivo/i per la riduzione della
temperatura. Ciò consente di utilizzare contemporanea-
mente l'unità per il riscaldamento sia dell'ambiente che
dell'acqua per usi domestici. In questo caso, il bilanciamento
della distribuzione dell'acqua è responsabilità dell'installa-
tore.
In alternativa, il termostato ambiente Rotex RKRTR o
RKRTW può essere collegato al sistema Rotex. Nel
caso in cui venga utilizzato un termostato diverso,
Rotex non garantisce il corretto funzionamento né
l'affidabilità del sistema. Per tali motivi, Rotex non può
concedere alcuna garanzia per il sistema in tali
circostanze.
1 Unità esterna 10 Collettore
(non di fornitura)
2 Unità interna
3 Scambiatore di calore
refrigerante
11 Radiatore
(non di fornitura)
4 Scambiatore di calore
ad acqua
12 Valvola d'espansione
elettronica
5 Compressore 13 Valvola by-pass
(non di fornitura)
6 Pompa
7 Valvola di chiusura C1 Comando a distanza
8 Valvola tridirezionale
motorizzata (opzionale)
T Termostato ambiente
A Luogo di installazione
9 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
B Soggiorno
C1
743 1212 21
8
6
5
M
11
9
10 13
T
A B
1 Unità esterna 14 Valvola by-pass
(non di fornitura)
2 Unità interna
3 Valvola d'espansione
elettronica
15 FCU: ventilconvettore
o FWXV (opzionale)
4 Scambiatore di calore
refrigerante
16 Valvola di chiusura
(non di fornitura)
5 Scambiatore di calore
ad acqua
17 Radiatore
(non di fornitura)
6 Pompa 18 Valvola miscelatrice
(non di fornitura)
8 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
19 Pompa
(non di fornitura)
9 Compressore 20 Valvola di ritegno
(non di fornitura)
10 Valvola di chiusura
11 Bombola di
compensazione
(non di fornitura)
21 Valvola
(non di fornitura)
(vedere "Controllo del
set point multiplo" a
pagina 32 per ulteriori
informazioni)
12 FHL: Anello di
riscaldamento a
pavimento (non di
fornitura) C1 Telecomando
13 Valvola di chiusura
(non di fornitura) o
EKVKHPC kit valvola a
2 vie per convettore
pompa di calore
(opzionale)
TRD1
Dispositivo per la
riduzione della
temperatura 1
TRD2
Dispositivo per la
riduzione della
temperatura 2
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10
TRD1
C1
TRD2
