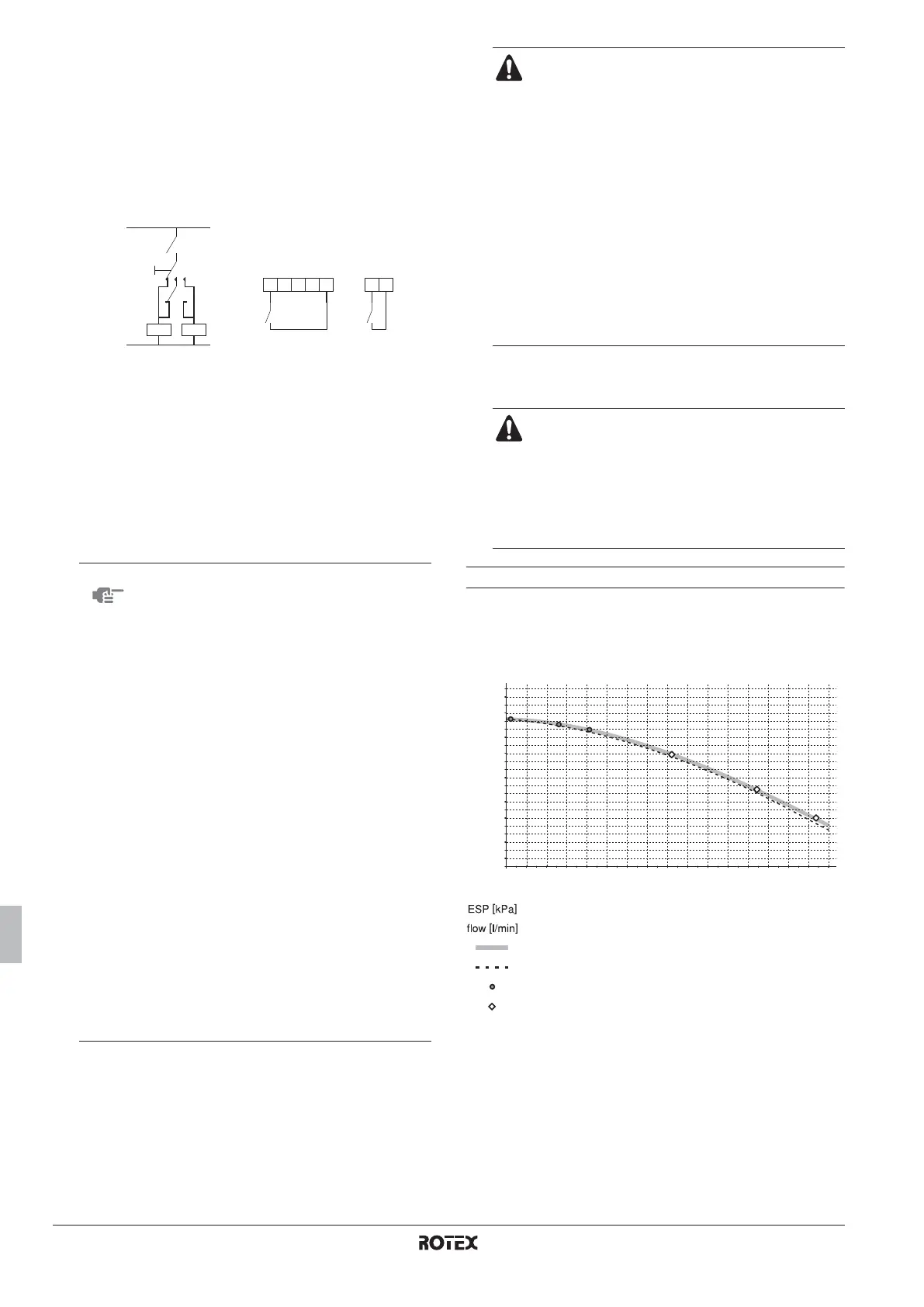

Manual de instalación
6
RKHBRD011~016ABV1+Y1
Unidad interior para bomba de calor de aire-agua
4PW61218-1C – 2012.06
Cableado de obra
Operación
Cuando se cierra el termostato para habitaciones (th), bien la
unidad RKHBRD* o la caldera comienzan a funcionar, en
función de la posición del contacto auxiliar (C).
Diseño del sistema hidráulico
Cuando diseñe el sistema hidráulico, consulte siempre "Ejemplos de
aplicación típica" en la página 3 para obtener referencias.
Cuando diseñe el sistema hidráulico, considere siempre la presión
estática externa disponible de la unidad RKHBRD*.
La bomba ajustará sus rpm (rotaciones por minuto) para controlar
una ΔT fija entre la temperatura de agua de salida y retorno.
Este gráfico de presión estática externa es válido a rpm máximas de
la bomba.
9 Compresor 19 Válvula Aquastat
(suministro independiente)
10 Caldera (suministro
independiente) 20 Válvula de cierre
(suministrada
independientemente)
11 Botella de equilibrado
(suministro
independiente) C1 Control remoto
12 Válvula de cierre A Lugar de instalación
B Sala de estar
Boiler thermostat Termostato de la caldera
C Contacto auxiliar (normalmente cerrado)
th Termostato interior para calefacción solamente
K1A Relé auxiliar para la activación de la unidad
RKHBRD* (suministrado independientemente)
K2A Relé auxiliar de activación de la caldera
(suministrado independientemente)
NOTA
Asegúrese de que el contacto auxiliar (C)
cuenta con un diferencial o un retardo
suficiente para evitar el continuo cambio de
funcionamiento entre la unidad RKHBRD* y
la caldera. Si el contacto auxiliar (C) es un
termostato de temperatura exterior,
asegúrese de instalar el mismo a la sombra,
de forma que no se vea afectado o
activado/desactivado por el sol.
La frecuencia de conmutación excesiva
puede causar corrosión prematura en la
caldera. Consulte al fabricante de la caldera.
Durante el funcionamiento de calefacción de
la unidad RKHBRD*, la unidad funcionará
con el objeto de mantener la temperatura de
salida de agua establecida en la interfaz de
usuario. Cuando está activado el control
según las condiciones climáticas, la
temperatura del agua es establecida
automáticamente en función de la
temperatura exterior.
Durante el funcionamiento de calefacción de
la caldera, ésta funcionará con el objeto de
mantener la temperatura de salida de agua
establecida en el controlador de la caldera.
No establezca, en el controlador de la
caldera, un punto de referencia para la
temperatura de salida de agua superior a
80°C.
123 4 5
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
Asegúrese de que la temperatura del agua de retorno
al intercambiador de calor de la unidad RKHBRD* no
exceda nunca de 80°C.
Por esta razón, no establezca nunca, en el
controlador de la caldera, un punto de referencia de
temperatura de salida de agua superior a 80°C y, si
es preciso, instale una válvula termostática (tipo
aquastat)
(a)
en la tubería de retorno de agua de la
unidad RKHBRD*.
Asegúrese de que las válvula de no retorno
(suministradas independientemente) estén
correctamente instaladas en el sistema.
Asegúrese de que el termostato para habitaciones
(th) no se enciende ni apaga con frecuencia.
Rotex no se hace responsable de ningún daño
ocurrido como consecuencia del incumplimiento de
esta instrucción.
(a) La válvula aquastat debe estar ajustada a 80°C y cerrar el retorno de agua
a la unidad cuando la temperatura detectada exceda de 80°C. Cuando la
temperatura baje a un valor inferior, la válvula aquastat debe abrir de
nuevo el retorno de agua a la unidad RKHBRD*.
El funcionamiento simultáneo de la caldera auxiliar y
la unidad RKHBRD* NO está permitido.
Preste especial atención al control de la bomba de
circulación de la caldera auxiliar. Esta bomba no
funciona simultáneamente con la unidad RKHBRD*.
El funcionamiento simultáneo de ambos sistemas
pondrá en riesgo de congelación al intercambiador de
calor de placas de la unidad RKHBRD*.
Presión estática externa (kPa)
Caudal (l/min)
Sin válvula de 3 vías
Con válvula de 3 vías
Presión estática externa máxima si ΔT = 10°C
Presión estática externa máxima si ΔT = 5°C
10
20
30
40
50
60
70
80
0
19
1715 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow
[
l/min
]
ESP
[
kPa
]
90
100
110
16 kW
14 kW
14 kW
11 kW
11 kW
16 kW
