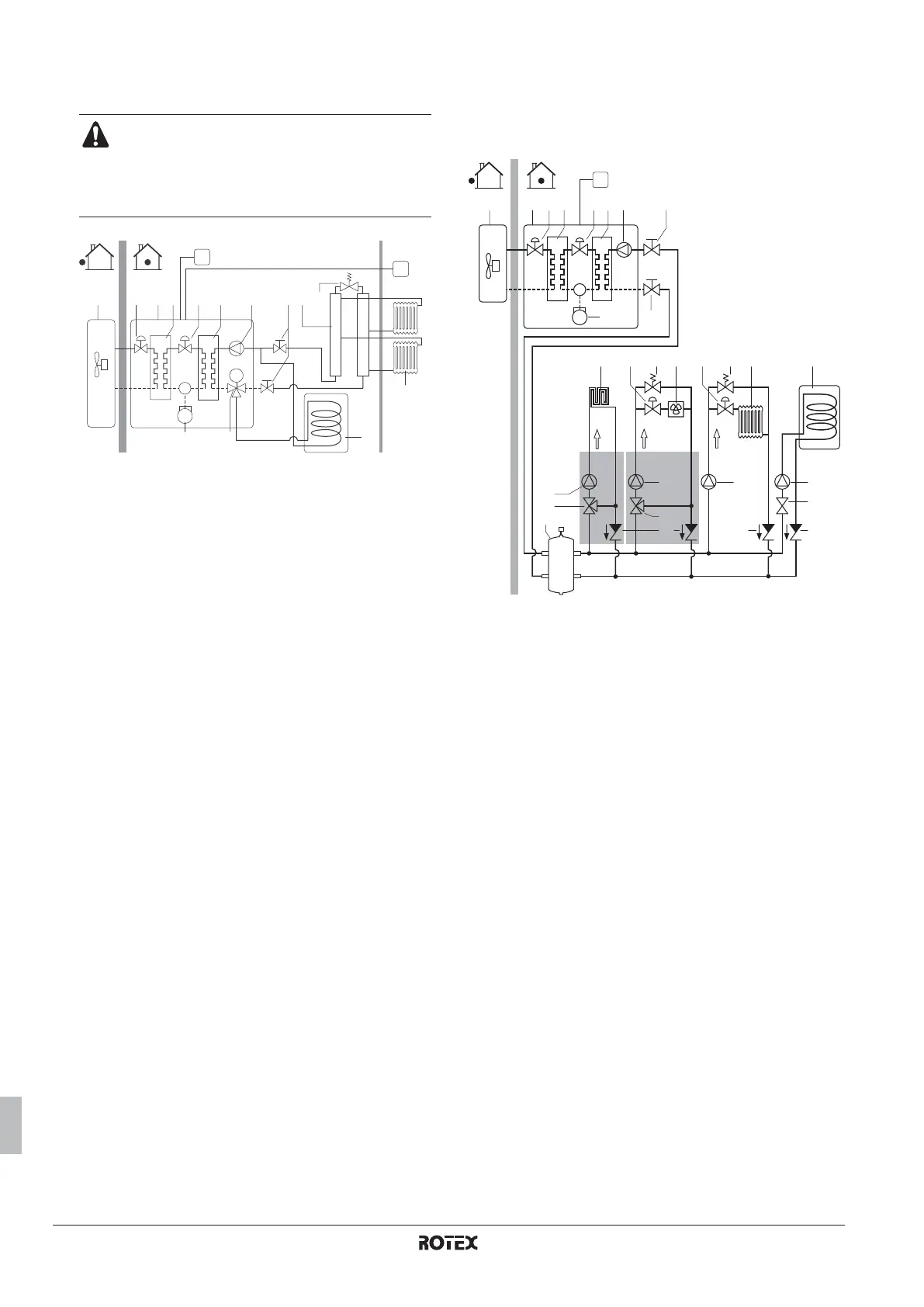

■ Aplicaţia 3
Încălzirea spaţiului şi încălzirea apei menajere cu o singură tele-
comandă instalată cu unitatea şi termostatul de încăpere extern
instalat în camera de zi.
Există numai o comandă de cuplare/decuplare a termostatului
de încăpere. Nu există funcţionalitate logică inteligentă pentru
încălzirea spaţiului. Când există simultan o solicitare de încălzire
a spaţiului şi de apă menajeră caldă, operaţiunea de apă
menajeră caldă este efectuată în conformitate cu funcţionarea
de minim şi maxim a temporizatorului.
Exemple de aplicaţie cu 2 sau mai multe radiatoare
diferite de căldură şi 1 sursă de căldură (unitatea
RKHBRD)
Utilizarea de radiatoare diferite de căldură înseamnă utilizarea de
diferite valori de referinţă ale apei pentru sistem.
O astfel de instalare trebuie efectuată utilizând un vas compensator
şi fiecare tip de radiator de căldură trebuie să aibă o pompă
specifică.
■ Aplicaţia 4
Încălzirea spaţiului asigurată printr-o combinaţie de bucle de
încălzire a duşumelei, unitate serpentină - ventilator şi încălzire
cu radiator. Pentru aplicaţii de încălzire a duşumelei în
combinaţie cu radiatoare, temperatura apei livrate de sistemul
Rotex este prea ridicată. Din acest motiv este necesar un
dispozitiv de reducere a temperaturii (procurare la faţa locului)
pentru a reduce temperatura apei (apa caldă va fi amestecată
cu apă rece pentru a reduce temperatura). Acest ventil procurat
la faţa locului nu este comandat de sistemul de pompă termică.
Exploatarea şi configurarea circuitului local de apă şi selecţia
vasului compensator, a pompei, etc..., sunt responsabilitatea
instalatorului. Rotex oferă doar posibilitate de a avea valori de
referinţă multiple la cerere.
■ Schema A
Rezervorul de apă menajeră caldă este instalat în paralel cu
dispozitivul (dispozitivele) de reducere a temperaturii.
Aceasta permite exploatarea unităţii simultan pentru
încălzirea spaţiului şi încălzirea apei menajere. Echilibrarea
distribuţiei apei este în acest caz responsabilitatea
instalatorului.
Opţional termostatul de încăpere Rotex RKRTR sau
RKRTW poate fi conectat la sistemul Rotex. Rotex nu
poate garanta buna funcţionare sau fiabilitatea al
sistemului dacă este utilizat un alt termostat. Din
aceste motive în acest caz Rotex nu poate oferi
garanţii pentru sistem.
1 Unitatea exterioară 10 Colector (procurare la
faţa locului)
2 Unitatea interioară
3 Schimbătorul de căldură
al agentului frigorific
11 Radiator (procurare
la faţa locului)
4 Schimbător de căldură
pentru apă
12 Ventil electronic de
destindere
5 Compresor 13 Ventil de ocolire
(procurare la faţa
locului)
6 Pompă
7 Ventil de închidere C1 Telecomandă
8 Ventil cu 3 căi cu
servomotor (opţional)
T Termostat de
încăpere
9 Rezervor de apă
menajeră caldă (opţional)
A Loc de instalare
B Cameră de zi
C1
743 1212 21
8
6
5
M
11
9
10 13
T
A B
1 Unitatea exterioară 14 Ventil de ocolire
(procurare la faţa
locului)
2 Unitatea interioară
3 Ventil electronic de
destindere
15 FCU: Unitate
serpentină - ventilator
sau FWXV (opţional)
4 Schimbătorul de
căldură al agentului
frigorific
16 Ventil de închidere
(procurare la faţa
locului)
5 Schimbător de căldură
pentru apă 17 Radiator (procurare la
faţa locului)
6 Pompă
8 Rezervor de apă
menajeră caldă
(opţional)
18 Ventil de amestecare
(procurare la faţa
locului)
9 Compresor 19 Pompă (procurare la
faţa locului)
10 Ventil de închidere
11 Vas compensator
(procurare la faţa
locului)
20 Clapetă de reţinere
(procurare la faţa
locului)
12 FHL: Buclă de încălzire
a duşumelei (procurare
la faţa locului)
21 Ventil (procurare la faţa
locului) (consultaţi
"Controlul cu valoare
de referinţă multiplă" la
pagina 31 pentru
detalii suplimentare)
13 Ventil de închidere
(procurare la faţa
locului)) sau set de
ventil cu 2 căi
EKVKHPC pentru
convectorul pompei
termice (opţional)
C1 Telecomandă
TRD1
Dispozitiv de reducere
a temperaturii 1
TRD2
Dispozitiv de reducere
a temperaturii 2
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10
TRD1
C1
TRD2
To Next Page
