■ Instalação 3
Aquecimento ambiente e de água doméstica, com apenas uma
controlo remoto instalado junto da unidade e um termóstato de
ambiente externo instalado na sala de estar.
Só existe o controlo de ligar/desligar pelo termóstato de
ambiente. Não existe a funcionalidade de lógica inteligente para
aquecimento ambiente. Quando há exigência simultânea de
aquecimento ambiente e água quente doméstica, o aqueci-
mento de água doméstica é efectuado face às temporizações
mínima e máxima.
Exemplos de instalações com 2 ou mais emissores de
calor diferentes e 1 fonte de calor (unidade RKHBRD)
Utilizar emissores de calor diferentes signifa que são usados
diversos pontos de regulação da água no sistema.
Estas instalações têm de ser efectuadas com uma garrafa de
equilíbrio, devendo cada tipo de emissor de calor ter uma bomba
específica.
■ Aplicação 4
Aquecimento ambiente efectuado por uma combinação de
circuitos de piso radiante, ventilo-convectores e radiadores. Em
situações de piso radiante combinado com radiadores, a
temperatura da água fornecida pelo sistema Rotex é demasiado
elevada. Por este motivo, é necessário um dispositivo de
redução da temperatura (fornecimento local) para baixar a
temperatura da água (onde a água quente seja misturada com
água fria para baixar de temperatura). O controlo desta válvula
fornecida localmente não é efectuado pelo sistema da bomba
de calor. O funcionamento e a configuração do circuito local da
água e a selecção da garrafa de equilíbrio, das bombas, etc...
são da responsabilidade do instalador. Rotex limita-se a
disponibilizar a possibilidade de ter vários pontos de regulação,
se necessário.
■ Padrão A
O tanque de água quente doméstica está instalado em
paralelo com o(s) dispositivo(s) redutor(es) de temperatura.
Isto permite que a unidade trabalhe simultaneamente em
aquecimento ambiente e de águas domésticas. O equilíbro
da distribuição de água neste caso é da responsabilidade do
instalador.
Opcionalmente, o termóstato de ambiente Rotex
RKRTR ou RKRTW pode ser ligado ao sistema
Rotex. Rotex não pode assegurar o bom
funcionamento nem a fiabilidade do sistema, se for
utilizado outro termóstato. Por estes motivos, a Rotex
não confere garantia ao sistema em tal situação.

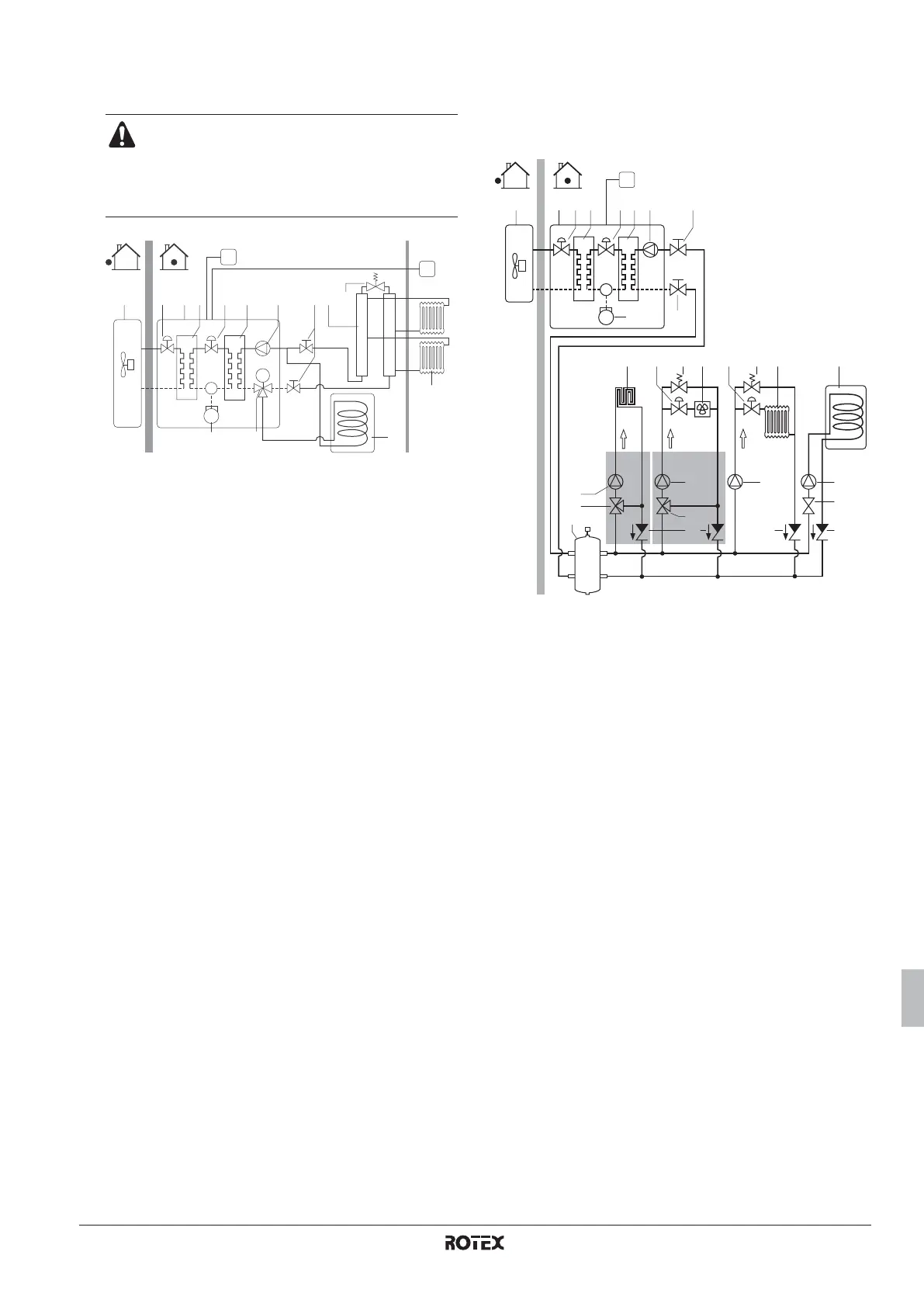

1 Unidade de exterior 10 Colector
(fornecimento local)
2 Unidade interior
3 Permutador de calor do
refrigerante
11 Radiador
(fornecimento local)
4 Permutador de calor para
a água
12 Válvula electrónica
de expansão
5 Compressor 13 Válvula de derivação
(fornecimento local)
6 Bomba
7 Válvula de fecho C1 Controlo remoto
8 Válvula motorizada de
3 vias (opcional)
T Termóstatos de
ambiente
9 Tanque de água quente
doméstica (opcional)
A Local de instalação
B Sala de estar
C1
743 1212 21
8
6
5
M
11
9
10 13
T
A B
1 Unidade de exterior 14 Válvula de derivação
(fornecimento local)
2 Unidade interior
3 Válvula electrónica de
expansão
15 FCU: Ventilo-convector
ou FWXV (opcional)
4 Permutador de calor
do refrigerante
16 Válvula de fecho
(fornecimento local)
5 Permutador de calor
para a água
17 Radiador
(fornecimento local)
6 Bomba 18 Válvula misturadora
(fornecimento local)
8 Tanque de água
quente doméstica
(opcional)
19 Bomba
(fornecimento local)
9 Compressor 20 Válvula de retenção
(fornecimento local)
10 Válvula de fecho
11 Garrafa de equilíbrio
(fornecimento local)
21 Válvula
(fornecimento local)
(consulte "Controlo
com vários pontos de
regulação" na
página 31 para mais
informações)
12 FHL: Circuito de
aquecimento de piso
(fornecimento local)
13 Válvula de fecho
(fornecimento local) ou
EKVKHPC kit de
válvula de 2 vias para
o convector da bomba
de calor (opcional)
C1 Controlo remoto
TRD1
Dispositivo redutor de
temperatura 1
TRD2
Dispositivo redutor de
temperatura 2
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
