Installationsanleitung
5
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06
■ Muster B
Der Brauchwassertank ist in einem separaten Kreislauf (mit
einem 3-Wege-Ventil) des/der Temperaturreduzierungs-
geräte(s) installiert. Bei dieser Konfiguration können Raum-
heizungsbetrieb und Warmwasserbereitung nicht gleichzeitig
stattfinden.
Für weitere Informationen zur Konfiguration Ihres Systems
siehe Kapitel "Steuerung auf Grundlage von Mehrfach-
Sollwerten" auf Seite 32.
Installationsbeispiele mit 2 verschiedenen Heizquellen
(Zusatz-Boiler + RKHBRD Einheit)
Bei Einsatz von 2 Heizquellen wird empfohlen, einen Ausgleich-
behälter wie folgt zu installieren:
■ Installationsbeispiel 5
Raumheizung mit zusätzlichem Boiler (Wechselbetrieb)
Die Raumheizungsbetrieb erfolgt entweder durch die Rotex
Inneneinheit oder durch einen zusätzlichen, am System
angeschlossenen Boiler. Ein zusätzlicher Schaltkontakt
entscheidet dann darüber, ob die RKHBRD* Inneneinheit oder
der Boiler verwendet wird. Dieser zusätzliche Schaltkontakt
kann z.B. durch ein draußen angebrachten Thermostat gegeben
sein, ein Tarifschalter oder durch einen manuell zu bedienenden
Schalter usw.
Der Wechselbetrieb ist nur für Raumheizungszwecke möglich,
nicht für die Warmwasserbereitung. Bei solch einer Installation
wird Warmwasser ausschließlich im Brauchwassertank bereitet,
welcher an die Rotex Inneneinheit angeschlossen ist.

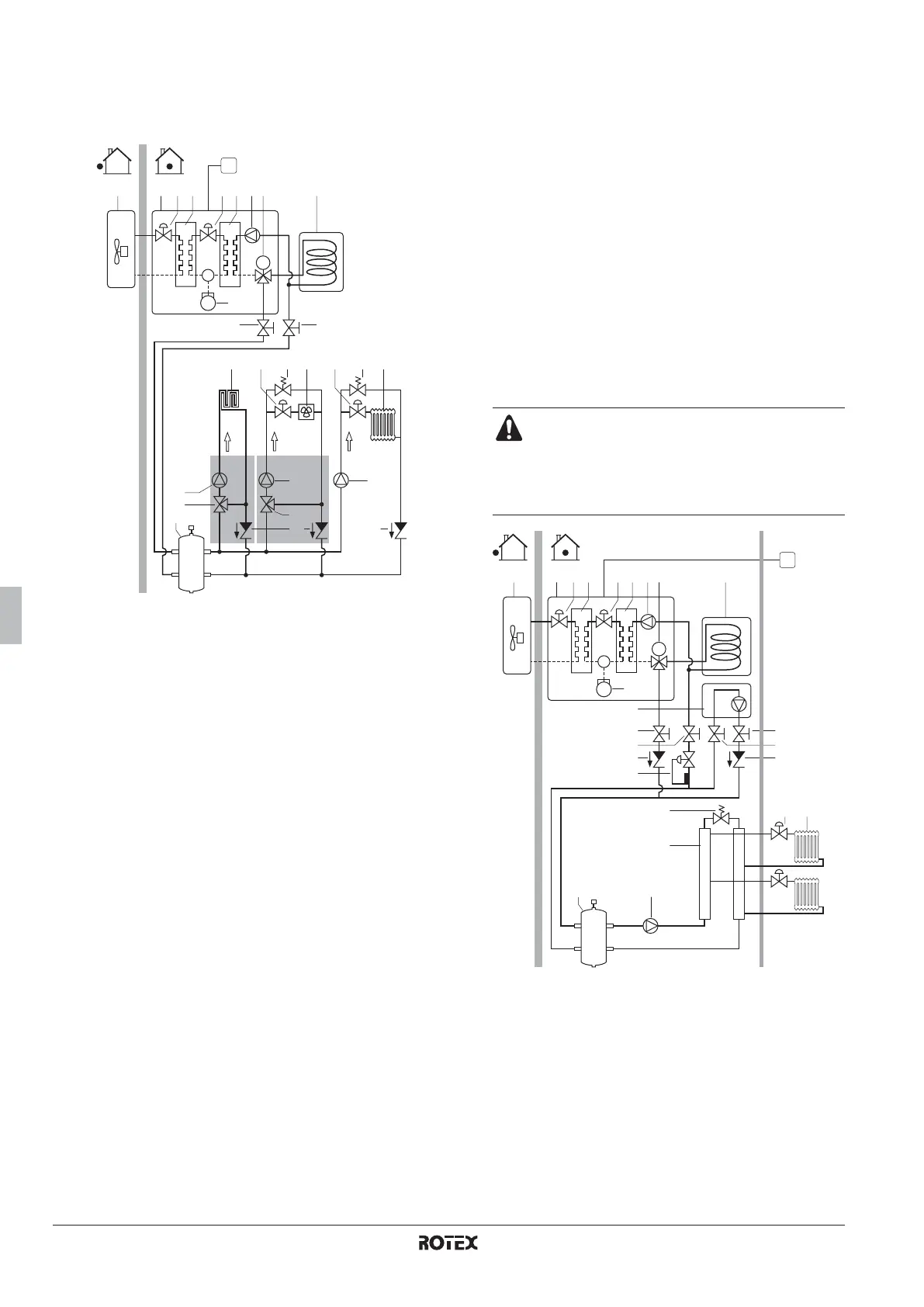

Die unten stehende Illustration zeigt, wie der zusätzliche Boiler
in das vor Ort vorhandene Rohrsystem und das elektrische
Leitungssystem integriert wird.
1 Außeneinheit 14 Bypass-Ventil
(bauseitig zu liefern)
2 Inneneinheit
3 Elektronisches
Expansionsventil
15 FCU: Ventilator-
Konvektor (Fan Coil
Unit) oder FWXV
(optional)
4 Kältemittel-
Wärmetauscher
5 Wasser-
Wärmetauscher
16 Absperrventil
(bauseitig zu liefern)
6 Pumpe 17 Radiator
(bauseitig zu liefern)
7 Motorisiertes 3-Wege-
Ventil (optional) 18 Mischventil
(bauseitig zu liefern)
8 Brauchwassertank
(Option) 19 Pumpe
(bauseitig zu liefern)
9 Verdichter
10 Absperrventil 20 Rückschlagventil
(bauseitig zu liefern)
11 Ausgleichsbehälter
(bauseitig zu liefern) C1 Fernbedienung
12 FHL: Kreislauf für
Bodenheizung (Floor
Heating Loop)
(bauseitig zu liefern)
TRD1
Gerät zur Temperatur-
reduzierung
(Temperature Reducing
Device) 1
13 Absperrventil (bauseitig
zu liefern) oder
EKVKHPC 2-Wege-
Ventil für
Wärmepumpen-
Konvektor (optional)
TRD2
Gerät zur Temperatur-
reduzierung
(Temperature Reducing
Device) 2
3 34 5 6 821
17
1919
18
20 20
19
18
11
M
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10 10
7
C1
TRD1 TRD2
■ Der Boiler und dessen Integration in das System
muss den entsprechenden europäischen und
nationalen Vorschriften entsprechen.
■ Rotex übernimmt keinerlei Verantwortung für
Fehler oder Unsicherheiten bei der Installation
eines zusätzlichen Boilersystems.
1 Außeneinheit 13 Rückschlagventil
(bauseitig zu liefern)
2 Inneneinheit
3 Elektronisches
Expansionsventil
14 Pumpe
(bauseitig zu liefern)
4 Kältemittel-
Wärmetauscher
15 Kollektor
(bauseitig zu liefern)
5 Wasser-
Wärmetauscher
16 Bypass-Ventil
(bauseitig zu liefern)
6 Pumpe 17 Absperrventil
(bauseitig zu liefern)
7 Motorisiertes 3-Wege-
Ventil (optional) 18 Radiator
(bauseitig zu liefern)
8 Brauchwassertank
(Option) 19 Aquastat-Ventil
(bauseitig zu liefern)
9 Verdichter
3 34 5 6 821
11
M
9
12
12
7
C1
15
16
13
13
20
20
19
10
A B
14
17 18
