Manuale d'installazione
18
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Procedura
1 Aprire l'unità e collocare il quadro elettrico davanti all'unità,
come descritto in "Apertura dell'unità" a pagina 39.
2 Aprire il coperchio del quadro elettrico.
3 Utilizzando il cavo adatto, collegare il circuito di alimentazione e
il/i cavo/i di collegamento ai terminali appropriati come illustrato
nello scherma elettrico e nella figura 3.
4 Fissare i cavi agli appositi supporti utilizzando le fascette per
garantire la resistenza alle sollecitazioni e per evitare che
vengano in contatto con le tubazioni e gli angoli vivi. Non
comprimere mai i cavi legati in fascio.
Nota: La figura 3 mostra solo i collegamenti in loco rilevanti.
5 Chiudere il coperchio del quadro elettrico e reinstallare il quadro
elettrico nell'unità seguendo le istruzioni fornite in "Apertura
dell'unità" a pagina 39 in ordine inverso.

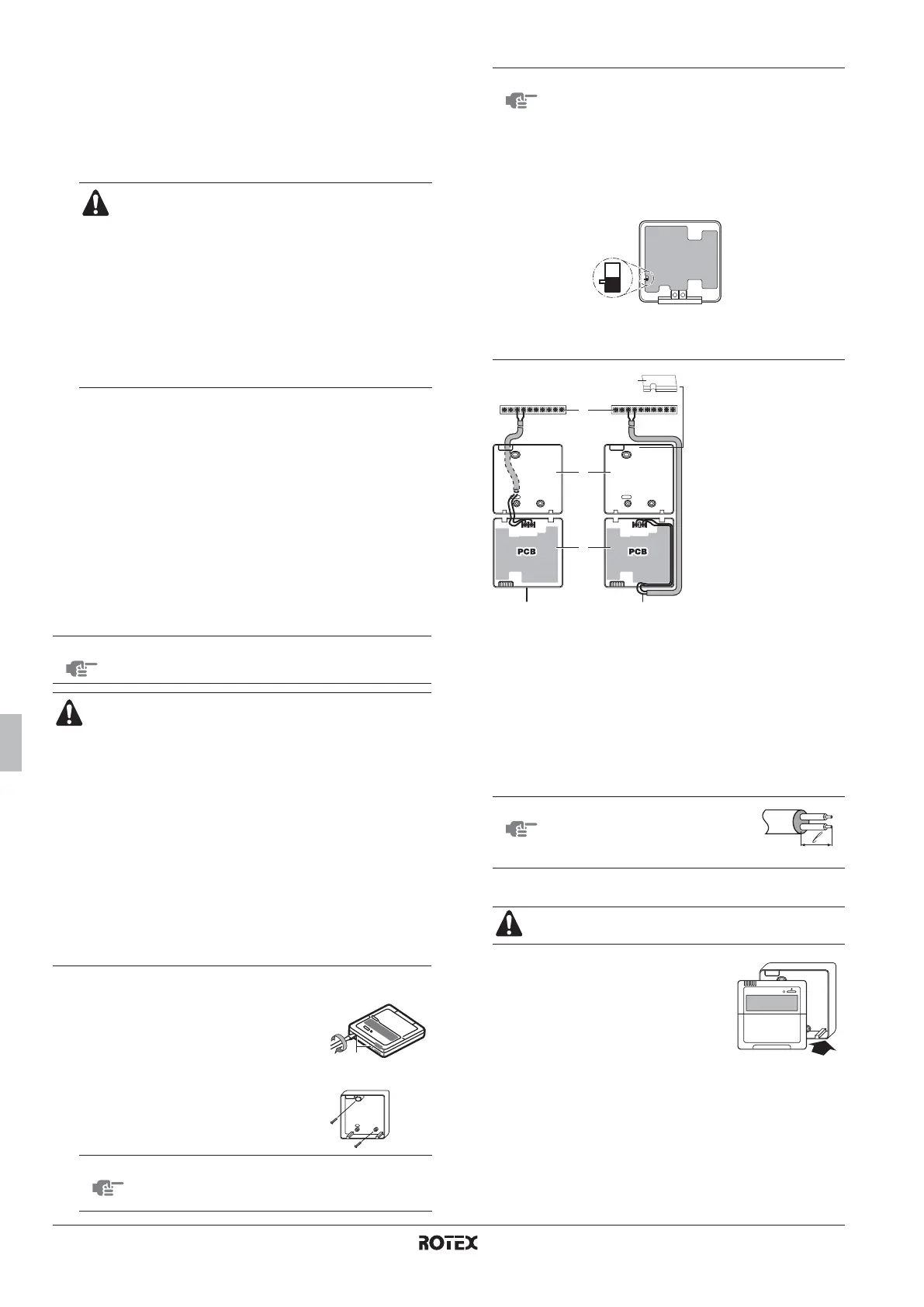

Installazione del comando a distanza
L'unità è dotata di un comando a distanza avente caratteristiche che
facilitano particolarmente la configurazione, l'uso e la manutenzione
dell'apparecchio. Prima di utilizzare il comando a distanza, effettuare
la procedura di installazione.
1 Rimuovere la parte anteriore del sistema di comando a distanza.
Inserire un cacciavite con taglio nelle
fessure (1) che si trovano nella parte
posteriore del comando a distanza, quindi
rimuovere la parte anteriore del comando a
distanza.
2 Avvitare il comando a distanza su una
superficie piana.
3 Collegare i cavi all'unità.
Collegare i morsetti che si trovano sulla parte anteriore del
comando a distanza ai morsetti all'interno dell'unità (da P1 a
X3M:P1, da P2 a X3M:P2).
4 Rimontare la parte superiore del comando a distanza.
Iniziare il montaggio dalle clip di fondo.
■ Per prevenire l'acquisizione di disturbi elettrici,
accertarsi che i cavi si trovino nel fascio
adeguato e che siano instradati nel portacavi
appropriato come indicato nella figura 3.
■ Quando si effettuano i collegamenti elettrici,
instradare i fasci dei cavi fuori dell'unità lasciando
una distanza di almeno 25 mm tra l'uno e l'altro in
modo da evitare l'acquisizione di disturbi elettrici
(rumore esterno).
■ Assicurarsi di instradare tutti i cavi tra il pannello
laterale dell'unità e la barra di ritenzione dei
collegamenti elettrici come mostrato in figura 3.
NOTA
I cavi per i collegamenti non sono in dotazione.
■ Il sistema di comando a distanza, presente nel kit,
deve essere installato in ambienti interni.
■ Quando viene utilizzata la funzione termostato del
comando a distanza, selezionare la posizione di
installazione tenendo conto che deve essere una
posizione:
- dove è possibile rilevare la temperatura ambiente
media,
- non esposta alla luce diretta del sole,
- lontana dalle fonti di calore,
- non influenzata dall'aria esterna né dalla
secchezza dell'aria a causa, per esempio,
dell'apertura/chiusura della porta,
- dove il display si mantiene pulito,
- dove la temperature è compresa tra 0°C e 50°C,
- dove l'umidità relativa massima è dell'80%.
NOTA
Fare attenzione a non deformare la sagoma della
parte inferiore del comando a distanza a causa di
un eccessivo serraggio delle viti di fissaggio.
1
NOTA
Nel caso in cui venga installato il comando a
distanza opzionale accanto al comando a
distanza standard:
■ Collegare i fili elettrici di entrambi i comandi a
distanza come descritto in basso.
■ Selezionare un comando a distanza princi-
pale e uno secondario commutando il
selettore SS1.
■ Soltanto il comando a distanza impostato
come principale può funzionare come
termostato ambiente.
1 Unità
2 Parte posteriore del comando a distanza
3 Parte anteriore del comando a distanza
4 Collegamenti elettrici dal lato posteriore
5 Collegamenti elettrici dal lato superiore
6 Aprire il foro di passaggio per i cavi tramite un tronchesino o un
attrezzo analogo.
NOTA
Togliere la schermatura della
parte del cavo che deve essere
inserita all'interno dell'involucro
del comando a distanza ( l ).
Durante il montaggio fare attenzione a non pizzicare il
cavo.
SS
M
PCB
SS1
S Secondario
M Principale
P1P2
6
2
1
3
4 5
P1P2
P2
P1
P2
P1
X3M
X3M
1
