RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1C – 2012.06
Manuel d'installation
4
Exemples d'application avec seulement 2 émetteurs de
chaleur différents ou plus et 1 source de chaleur (unité
RKHBRD)
L'utilisation d'émetteurs de chaleur différents signifie l'emploi de
points de consigne d'eau différents pour le système.
Ces installations doivent se faire à l'aide d'une bouteille de
compensation et chaque type d'émetteur de chaleur doit avoir une
pompe spécifique.
Application 4
Chauffage de volume fourni au travers d'une combinaison de
boucles de chauffage au sol, de ventilo-convecteurs et de
radiateurs. Pour les applications de chauffage par le sol
combinées à des radiateurs, la température d'eau fournie par le
système Rotex est trop élevée. Pour cette raison, un dispositif
de réduction de température (non fourni) est nécessaire pour
abaisser la température d'eau (l'eau chaude sera mélangée à
l'eau froide pour abaisser la température). Le contrôle de la
valve non fournie n'est pas assuré par le système de pompe à
chaleur. Le fonctionnement et la configuration du circuit d'eau
sur place et la sélection de la bouteille de compensation, des
pompes, etc..., relèvent de la responsabilité de l'installateur.
Rotex offre uniquement la possibilité d'avoir plusieurs points de
consigne sur demande.

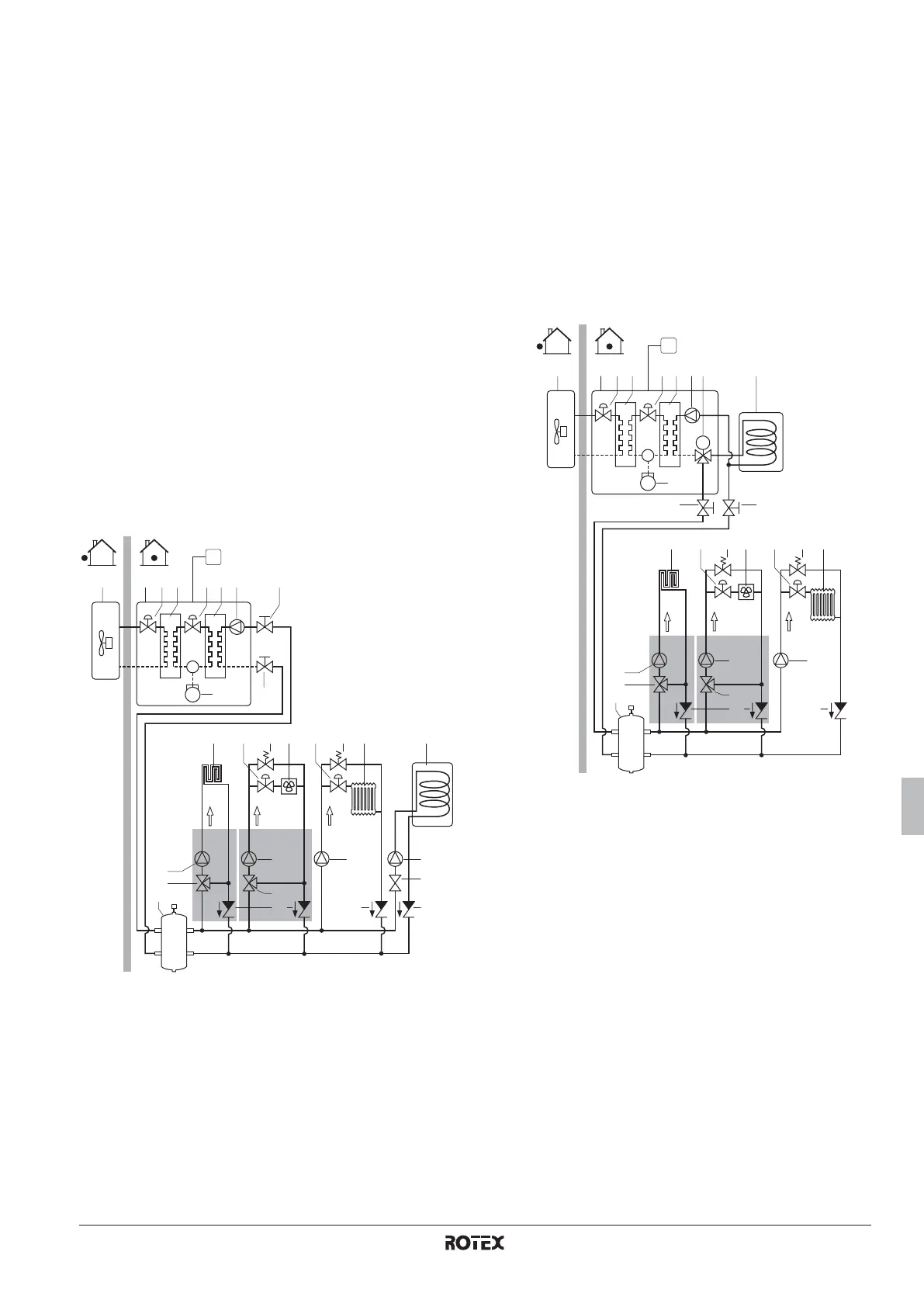

Schéma A
Le ballon d'eau chaude sanitaire est installé en parallèle
avec le ou les dispositifs de réduction de température. Cela
permet d'utiliser l'unité simultanément pour le chauffage de
volume et le chauffage de l'eau sanitaire. L'équilibrage de la
distribution d'eau incombe à l'installateur dans ce cas.
Schéma B
Le ballon d'eau chaude sanitaire est installé dans un circuit
séparé (avec une vanne à 3 voies) du ou des dispositifs de
réduction de température. Cette configuration ne permet pas
un fonctionnement simultané du chauffage de l'eau chaude
sanitaire et du chauffage de volume.
Se reporter au chapitre "Régulation avec points de consigne
multiples" à la page 30 pour plus d'informations sur la
configuration du système.
1 Unité extérieure 14 Vanne de dérivation
(non fournie)
2 Unité intérieure
3 Vanne d'expansion
électronique
15 FCU: ventilo-
convecteur ou FWXV
(option)
4 Echangeur thermique
de réfrigérant 16 Vanne d'arrêt
(non fournie)
5 Echangeur de chaleur
à eau 17 Radiateur (non fourni)
6 Pompe 18 Vanne de mélange
(non fournie)
8 Ballon d'eau chaude
sanitaire (option) 19 Pompe (non livrée)
9 Compresseur 20 Clapet de non-retour
(non fourni)
10 Vanne d'arrêt
3 34 5 10621
17 8
19
21
1919
18
20 20 20
19
18
11
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10
TRD1
C1
TRD2
11 Bouteille de compen-
sation (non fournie)
21 Valve (non fournie)
(se reporter à
"Régulation avec
points de consigne
multiples" à la page 30
pour plus de détails)
12 FHL: boucle de
chauffage dans le sol
(non fournie)
13 Vanne d'arrêt
(non fournie) ou
EKVKHPC kit de
vanne à 2 voies pour le
convecteur de pompe
à chaleur (option)
C1 Commande à distance
TRD1
Dispositif de réduction
de température 1
TRD2
Dispositif de réduction
de température 2
1 Unité extérieure 13 Vanne d'arrêt (non
fournie) ou EKVKHPC
kit de soupape à
2 voies pour le
convecteur de pompe à
chaleur (option)
2 Unité intérieure
3 Vanne d'expansion
électronique
4 Echangeur thermique
de réfrigérant
14 Vanne de dérivation
(non fournie)
5 Echangeur de chaleur
à eau
15 FCU: ventilo-
convecteur ou FWXV
(option)
6 Pompe
7 Vanne à 3 voies
motorisée (option)
16 Vanne d'arrêt
(non fournie)
8 Ballon d'eau chaude
sanitaire (option)
17 Radiateur (non fourni)
18 Vanne de mélange
(non fournie)9 Compresseur
10 Vanne d'arrêt 19 Pompe (non livrée)
11 Bouteille de compen-
sation (non fournie)
20 Clapet de non-retour
(non fourni)
12 FHL: boucle de
chauffage dans le sol
(non fournie)
C1 Commande à distance
TRD1
Dispositif de réduction
de température 1
TRD2
Dispositif de réduction
de température 2
3 34 5 6 821
17
1919
18
20 20
19
18
11
M
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10 10
7
C1
TRD1 TRD2
