Manuel d'installation
3
RKHBRD011~016ABV1+Y1
Unité intérieure pour système de pompe à chaleur air à eau
4PW61218-1C – 2012.06
La commande à distance renvoie une information immédiate à
l'unité intérieure et, de la sorte, elle adapte intelligemment les
performances de l'unité à la demande de chauffage de volume.
De cette manière, il n'y a pas de démarrage/d'arrêt fréquent de
l'unité ou il n'y a pas de trop grosses fluctuations de température
dans les pièces à chauffer. Cette commande à distance dispose
également d'une fonction logique intelligente qui contrôle le
chauffage de volume combiné et la demande d'eau chaude
sanitaire (par ex. si la température de la pièce baisse de plus de
3°C pendant le fonctionnement de l'eau chaude sanitaire, l'unité
retournera automatiquement au chauffage de volume). Il n'y a
pas de commande à distance près de l'unité. Pendant les
opérations de Service, une commande à distance additionnelle
peut être raccordée par le technicien.

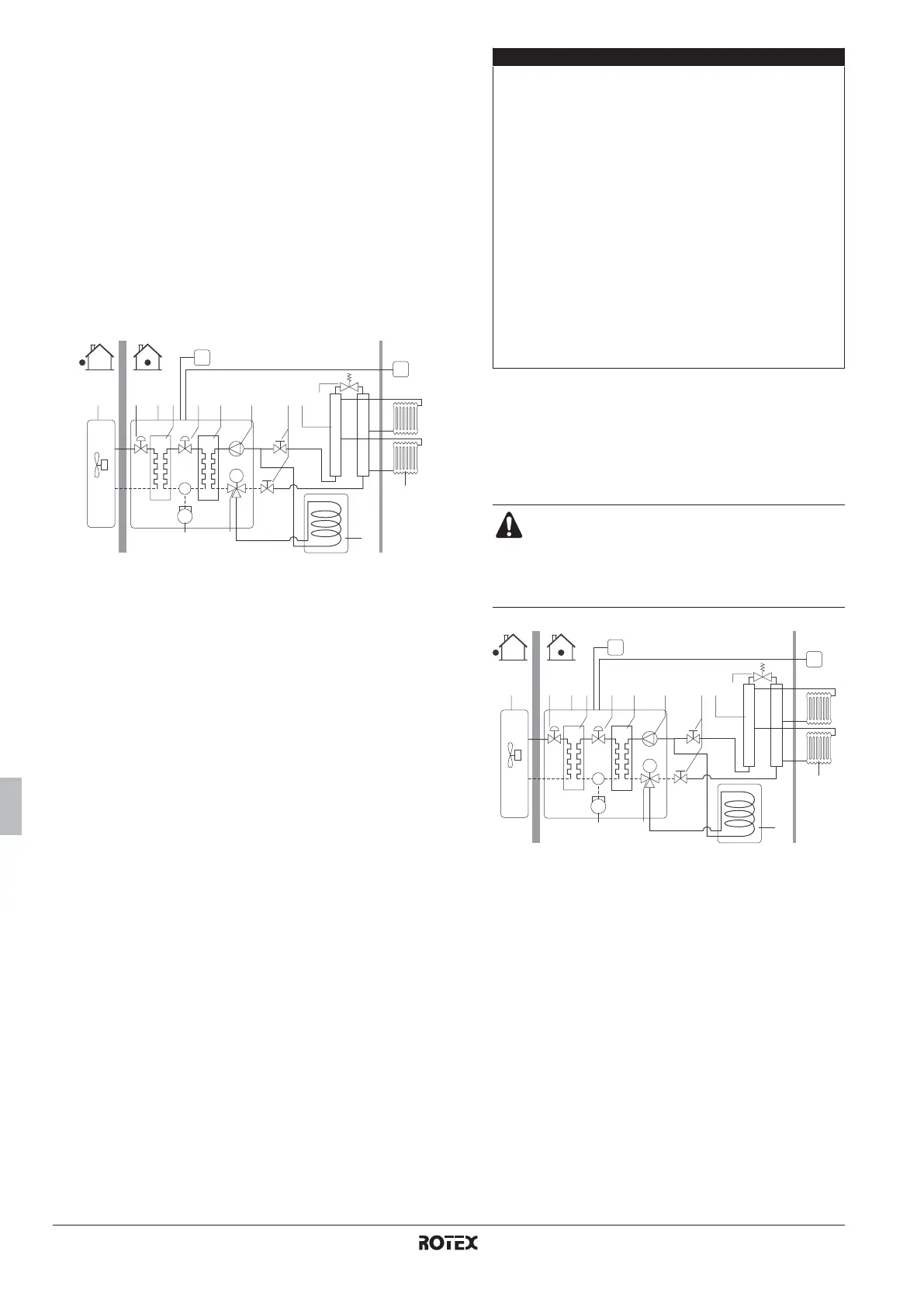

■ Application 2
Chauffage de volume et chauffage de l'eau chaude sanitaire
avec une commande à distance installée avec l'unité, et une
autre commande à distance installée dans la salle de séjour.
La commande à distance renvoie une information immédiate à
l'unité intérieure et, de la sorte, elle adapte intelligemment les
performances de l'unité à la demande de chauffage de volume.
De cette manière, il n'y a pas de démarrage/d'arrêt fréquent de
l'unité ou il n'y a pas de trop grosses fluctuations de température
dans les pièces à chauffer. Cette commande à distance dispose
également d'une fonction logique intelligente qui contrôle le
chauffage de volume combiné et la demande d'eau chaude
sanitaire (par ex. si la température de la pièce baisse de plus de
3°C pendant le fonctionnement de l'eau chaude sanitaire, l'unité
retournera automatiquement au chauffage de volume). La
commande à distance principal (C1) est installée dans la salle
de séjour et peut accéder à tous les réglages (maître). La
deuxième commande à distance (C2) ne peut pas accéder aux
réglages de programmation et sur place (esclave).
Se reporter au chapitre "Travaux de câblage électrique" à la
page 15 concernant le raccordement de la commande à
distance maître et esclave.
■ Application 3
Chauffage de volume et chauffage de l'eau chaude sanitaire
avec une seule commande à distance installée avec l'unité et le
thermostat d'ambiance extérieur installé dans la salle de séjour.
Il y a seulement une commande ON/OFF du thermostat
d'ambiance. Il n'y a pas de fonction logique intelligente pour le
chauffage de volume. Lorsqu'il y a une demande simultanée de
chauffage de volume et d'eau chaude sanitaire, le fonction-
nement de l'eau chaude sanitaire est effectué conformément au
fonctionnement minimum et maximum du programmateur.
1 Unité extérieure 10 Collecteur (non fourni)
2 Unité intérieure 11 Radiateur (non fourni)
3 Echangeur thermique
de réfrigérant
12 Vanne d'expansion
électronique
13 Vanne de dérivation
(non fournie)
4 Echangeur thermique
d'eau
5 Compresseur C1 Commande à distance
(maître)
6 Pompe
7 Vanne d'arrêt C2 Commande à distance
en option (esclave)
8 Vanne à 3 voies
motorisée (option) A Lieu d'installation
9 Ballon d'eau chaude
sanitaire (option)
B Salle de séjour
10 13
C1
A B
C2
743 1212 21
8
6
5
M
11
9
Maître Esclave
Mode ON/OFF Utilisable Utilisable
Mode ON/OFF du chauffage de l'eau
sanitaire
Utilisable Utilisable
Réglage de la température d'eau de
sortie
Utilisable Utilisable
Réglage de la température ambiante Utilisable Utilisable
Mode discret ON/OFF Utilisable Utilisable
Mode ON/OFF de loi d'eau Utilisable Utilisable
Réglage de l'horloge Utilisable Utilisable
Définition de la programmation des
temporisations
Utilisable —
Mode ON/OFF du programmateur de
temporisation
Utilisable —
Réglages sur place Utilisable —
Affichage de code d'erreur Utilisable Utilisable
Test de fonctionnement Utilisable Utilisable
Sonde d'ambiance Utilisable —
En option, le thermostat d'ambiance Rotex RKRTR ou
RKRTW peut être raccordé au système Rotex. Rotex
ne peut garantir ni le bon fonctionnement, ni la fiabilité
du système si un autre thermostat est utilisé. Pour ces
raisons, Rotex ne peut donner aucune garantie sur le
système dans pareil cas.
1 Unité extérieure 9 Ballon d'eau chaude
sanitaire (option)
2 Unité intérieure
3 Echangeur thermique
de réfrigérant
10 Collecteur (non fourni)
11 Radiateur (non fourni)
4 Echangeur thermique
d'eau
12 Vanne d'expansion
électronique
5 Compresseur 13 Vanne de dérivation
(non fournie)
6 Pompe
7 Vanne d'arrêt C1 Commande à distance
8 Vanne à 3 voies
motorisée (option)
T Thermostat d'ambiance
A Lieu d'installation
B Salle de séjour
C1
743 1212 21
8
6
5
M
11
9
10 13
T
A B
