RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Manuale d'installazione
39

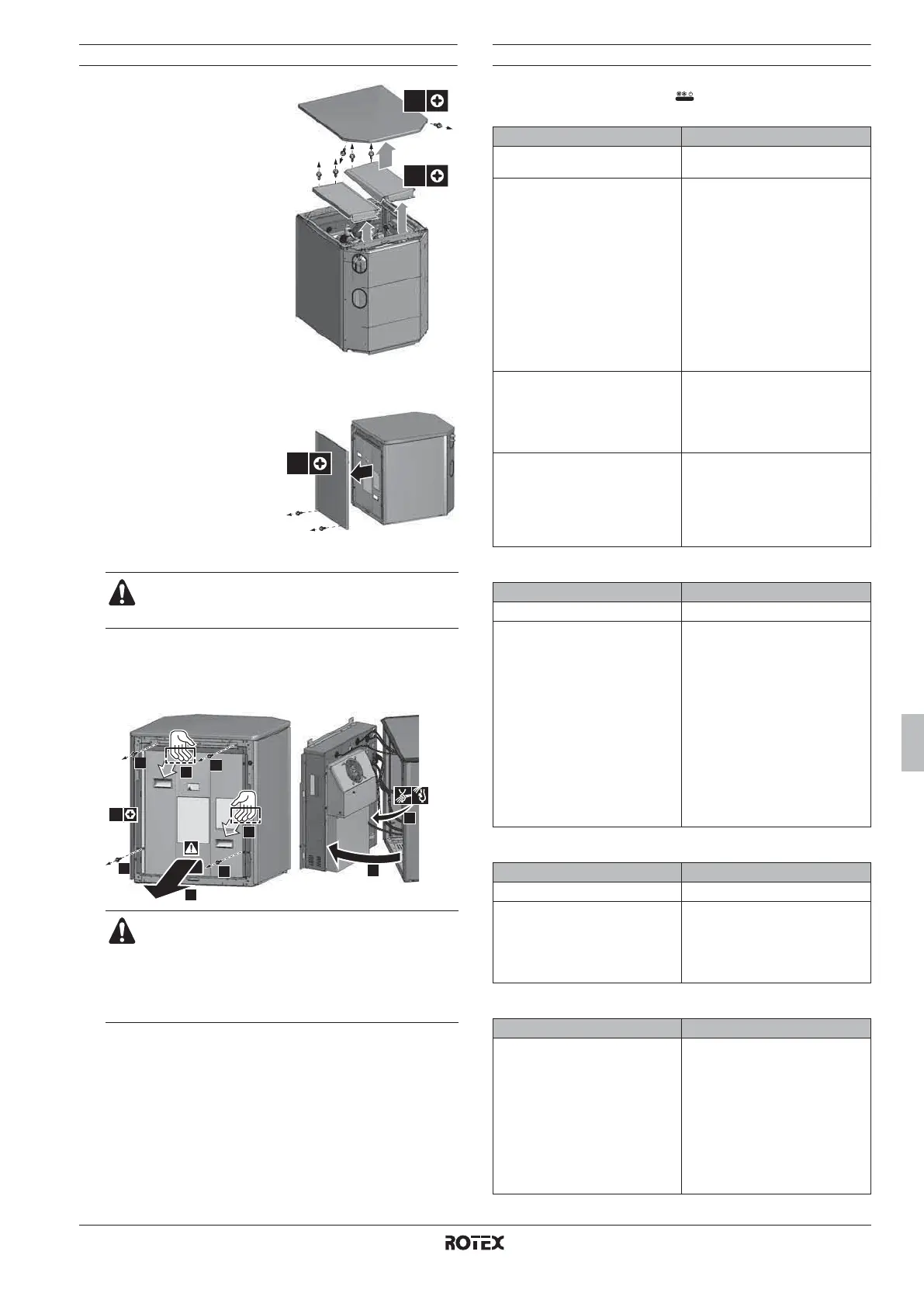

Apertura dell'unità
Al fine di facilitare l'accesso
alla valvola di spurgo dell'aria,
al disgiuntore termico, alla
valvola tridirezionale, ai
termistori, ai canali dei
collegamenti elettrici, ecc., è
possibile rimuovere il pannello
decorativo superiore dell'unità
togliendo le 2 viti sul retro e
staccando il pannello. A
questo punto è possibile
rimuovere entrambe le piastre
di drenaggio.
Per accedere all'unità interna dalla parte anteriore, è possibile
rimuovere completamente il quadro elettrico dall'unità.
1 Per rimuovere il pannello
decorativo anteriore, togliere
le 2 viti sul fondo e, quindi,
staccare il pannello.
2 Allentare le viti anteriori e staccare l'intero quadro elettrico.
Ora è possibile posizionare il quadro elettrico proprio davanti
all'unità interna. È possibile sciogliere il cavo del compressore
sul retro dell'unità per posizionare il quadro elettrico a una
distanza maggiore dall'unità.
Sintomi generici
Sintomo 1: L'unità è accesa (il LED è acceso) ma non esegue la
funzione di riscaldamento prevista
Sintomo 2: La pompa è rumorosa (cavitazione)
Sintomo 3: La valvola di sicurezza si apre
Sintomo 4: La valvola di sicurezza perde
Interrompere l'alimentazione, compresa quella
dell'unità esterna, ecc., prima di rimuovere il
coperchio di servizio del quadro elettrico.
Accertarsi di fissare sempre il coperchio con le
viti quando si rimuove il quadro elettrico.
I componenti all'interno dell'unità possono essere
caldi e scottare.
Accertarsi di interrompere l'alimentazione prima
di rimuovere il quadro elettrico dall'unità.
4x
2x
2x
4x
MAX.
15cm
3
5
1
1
2
2
1
1
4
PROBABILE CAUSA AZIONE CORRETTIVA
L'impostazione della temperatura
non è corretta.
Verificare il set point del sistema di
comando.
Il flusso dell'acqua è limitato. Verificare che le valvole di
chiusura del circuito idraulico
siano completamente aperte.
Verificare se il filtro dell'acqua
necessita di pulitura.
Accertarsi dell'assenza di aria nel
sistema (spurgare l'aria).
Verificare che la pressione
dell'acqua sia sufficiente
utilizzando il manometro. La
pressione dell'acqua deve essere
>0,3 bar (acqua fredda), >>0,3 bar
(acqua calda).
Accertarsi che il serbatoio di
espansione non sia rotto.
Il volume dell'acqua nell'installazione
è limitato.
Accertarsi che il volume dell'acqua
nell'installazione sia superiore al
valore minimo richiesto (vedere
"Controllo del volume dell'acqua e
della pre-pressione del serbatoio di
espansione" a pagina 14).
Conservazione della capacità Controllare che la ventola di
raffreddamento sul retro del
quadro elettrico funzioni
correttamente.
Controllare che l'unità non sia
installata in un luogo troppo caldo
(>30°C).
PROBABILE CAUSA AZIONE CORRETTIVA
È presente aria nel sistema. Spurgare l'aria.
La pressione dell'acqua all'ingresso
nella pompa è troppo bassa.
Verificare che la pressione
dell'acqua sia sufficiente
utilizzando il manometro. La
pressione dell'acqua deve essere
>0,3 bar (acqua fredda), >>0,3 bar
(acqua calda).
Verificare che il manometro non
sia guasto.
Verificare che il serbatoio di
espansione non sia rotto.
Accertarsi che l'impostazione
della pre-pressione del serbatoio
di espansione sia corretta (vedere
"Impostazione della pre-pressione
del serbatoio di espansione" a
pagina 15).
PROBABILE CAUSA AZIONE CORRETTIVA
Il serbatoio di espansione è rotto. Sostituire il serbatoio di espansione.
Il volume dell'acqua nell'installazione
è eccessivo.
Accertarsi che il volume dell'acqua
nell'installazione sia inferiore al
valore massimo consentito (vedere
"Controllo del volume dell'acqua e
della pre-pressione del serbatoio di
espansione" a pagina 14).
PROBABILE CAUSA AZIONE CORRETTIVA
La sporcizia blocca l'uscita della
valvola di sicurezza.
Controllare il corretto funzionamento
della valvola di sfogo dell'alta
pressione ruotando in senso
antiorario la manopola rossa sulla
valvola:
Se non si sente un rumore secco,
rivolgersi al rivenditore locale.
Nel caso l'acqua fuoriesca
dall'unità, chiudere le valvole di
chiusura dell'ingresso e dell'uscita
dell'acqua, quindi rivolgersi al
rivenditore locale.
