Montagehandleiding
6
RKHBRD011~016ABV1+Y1
Binnenunit voor lucht-water-warmtepompsysteem
4PW61218-1C – 2012.06

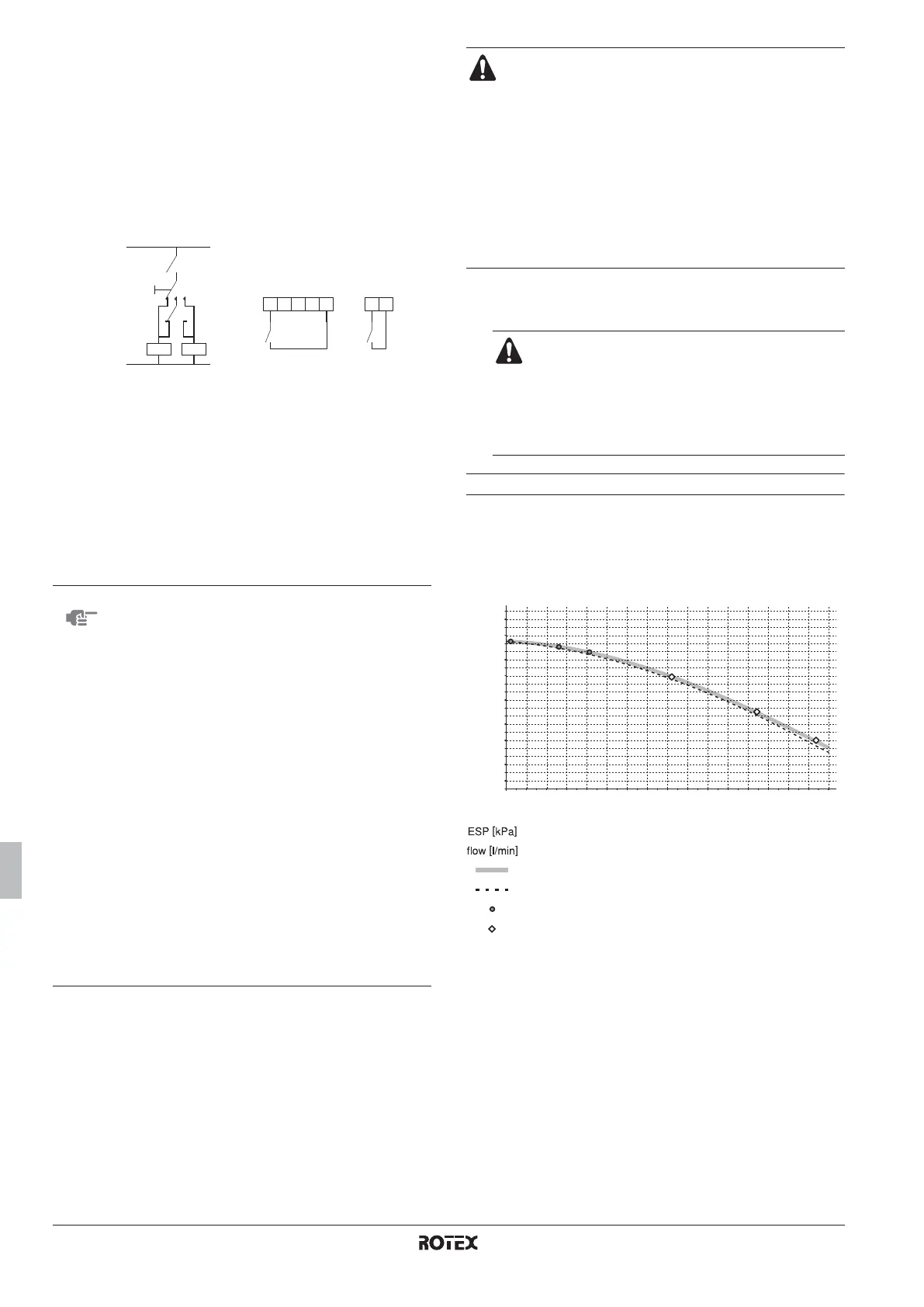

■ Lokale bedrading
■ Werking
Wanneer de kamerthermostaat (th) sluit, begint ofwel de RKHBRD*-
unit ofwel de ketel te werken, afhankelijk van de stand van het
hulpcontact (C).
Ontwerp van het hydraulisch systeem
Raadpleeg bij het ontwerpen van het hydraulisch systeem altijd
"Voorbeelden van typische toepassingen" op pagina 3 voor
referenties.
Let bij het ontwerpen van het hydraulisch systeem altijd op de
beschikbare externe statische druk van de RKHBRD*-unit.
De pomp past het toerental aan voor een vaste ΔT tussen de
temperatuur van het retourwater en uittredend water.
Deze grafiek van de externe statische druk geldt bij maximaal
pomptoerental.
8 Tank voor warm water
voor huishoudelijk
gebruik (optie)
18 Radiator (lokale
levering)
19 Aquastat-klep
(lokale levering)9 Compressor
10 Ketel (lokale levering) 20 Afsluiter
(lokale levering)
11 Nivelleringsreservoir
(lokale levering) C1 Afstandsbediening
A Installatieplaats
B Woonkamer
Boiler thermostat Ketelthermostaat
C Hulpcontact (normaal gesloten)
th Kamerthermostaat alleen verwarmen
K1A Hulprelais voor inschakeling van RKHBRD*-unit
(lokale levering)
K2A Hulprelais voor inschakeling van ketel
(lokale levering)
LET OP
■ Zorg ervoor dat het differentiaal of de
tijdvertraging van het hulpcontact (C) voldoende
groot zijn om voortdurend omschakelen tussen de
RKHBRD*-unit en de ketel te voorkomen. Als het
hulpcontact (C) een buitentemperatuur-
thermostaat is, moet de thermostaat in de
schaduw worden geïnstalleerd zodat hij niet wordt
beïnvloed of in-/uitgeschakeld door de zon.
Veelvuldig omschakelen kan al snel corrosie van
de ketel veroorzaken. Neem contact op met de
fabrikant van de ketel.
■ Terwijl de RKHBRD*-unit verwarmt, zal de unit
werken om de op de gebruikersinterface
ingestelde doeltemperatuur van het uittredend
water te bereiken. Wanneer de weersafhankelijke
werkingsstand is geactiveerd, wordt de
watertemperatuur automatisch bepaald op basis
van de buitentemperatuur.
Terwijl de ketel verwarmt, zal de ketel werken om
de op de controller van de ketel ingestelde doel-
temperatuur van het uittredend water te bereiken.
Stel de doeltemperatuur van het uittredend water
op de controller van de ketel nooit in op meer dan
80°C.
123 4 5
K1A
K1A
K2A
X
Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
Het retourwater naar de RKHBRD*-warmtewisselaar mag
nooit warmer dan 80°C zijn.
Stel de doeltemperatuur van het uittredend water daarom
nooit in op meer dan 80°C op de controller van de ketel en
monteer een Aquastat
(a)
-klep in de retourwaterstroming
van de RKHBRD*-unit.
Controleer of de terugslagkleppen (lokale levering) juist in
het systeem geïnstalleerd zijn.
Controleer of de kamerthermostaat (th) niet voortdurend
AAN/UIT wordt geschakeld.
Rotex is niet aansprakelijk voor eventuele schade die
ontstaat wanneer dit voorschrift niet wordt nageleefd.
(a) De Aquastat-klep moet ingesteld zijn op 80°C en moet de retourwaterstroming
naar de unit afsluiten wanneer de gemeten temperatuur meer dan 80°C
bedraagt. Wanneer de temperatuur zakt, moet de Aquastat-klep de
retourwaterstroming naar de RKHBRD*-unit weer herstellen.
Gelijktijdige werking van de extra ketel en de
RKHBRD*-unit is NIET toegestaan.
Let goed op de regeling van de circulatiepomp van de
extra ketel. Deze pomp mag niet tegelijk met de
RKHBRD*-unit werken.
Wanneer beide systemen werken kan de plaat-
warmtewisselaar van de RKHBRD*-unit bevriezen!
Externe statische druk (kPa)
Stroming (l/min)
Zonder 3-wegsklep
Met 3-wegsklep
Maximum externe statische druk als ΔT = 10°C
Maximum externe statische druk als ΔT = 5°C
10
20
30
40
50
60
70
80
0
19
1715 21 23 25 27 29 31 33 35 37 39 41 43 45 47
flow
[
l/min
]
ESP
[
kPa
]
90
100
110
16 kW
14 kW
14 kW
11 kW
11 kW
16 kW
