Rotex RKHBRD011ABV1 - Esempi DI Applicazione con 2 Diverse Fonti DI Calore (Caldaia Ausiliaria + Unità RKHBRD)

RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
Manuale d'installazione
5
■ Modello B
Il serbatoio dell'acqua calda per usi domestici è installato in
un circuito a parte (con un valvola tridirezionale) dove si
trova(no) il/i dispositivo/i per la riduzione della temperatura.
Questa configurazione non consente il riscaldamento simul-
taneo dell'acqua calda per usi domestici e dell'ambiente.
Per ulteriori informazioni sulla configurazione del sistema,
fare riferimento al capitolo "Controllo del set point multiplo" a
pagina 32.
Esempi di applicazione con 2 diverse fonti di calore
(caldaia ausiliaria + unità RKHBRD)
Se si utilizzano 2 fonti di calore, si raccomanda l'impiego di una
bombola di compensazione, come di seguito illustrato:
■ Applicazione 5
Riscaldamento dell'ambiente con caldaia ausiliaria
(funzionamento alternato)
Applicazione di riscaldamento dell'ambiente tramite l'unità
interna Rotex o tramite caldaia ausiliaria collegata al sistema.
Un contatto ausiliario stabilisce se deve entrare in funzione
l'unità interna RKHBRD* o la caldaia. Il contatto ausiliario può
essere, ad esempio, un termostato per la temperatura esterna,
un contatto per il risparmio energetico, un contatto ad
attivazione manuale ecc.
Il funzionamento bivalente è possibile soltanto per il
riscaldamento dell'ambiente, non per il riscaldamento dell'acqua
calda per usi domestici. In tale applicazione, l'acqua calda per
usi domestici è sempre fornita dal serbatoio dell'acqua calda per
usi domestici, il quale è collegato all'unità interna Rotex.
La caldaia ausiliaria deve essere raccordata ai tubi e ai
collegamenti elettrici come mostrano le illustrazioni in basso.

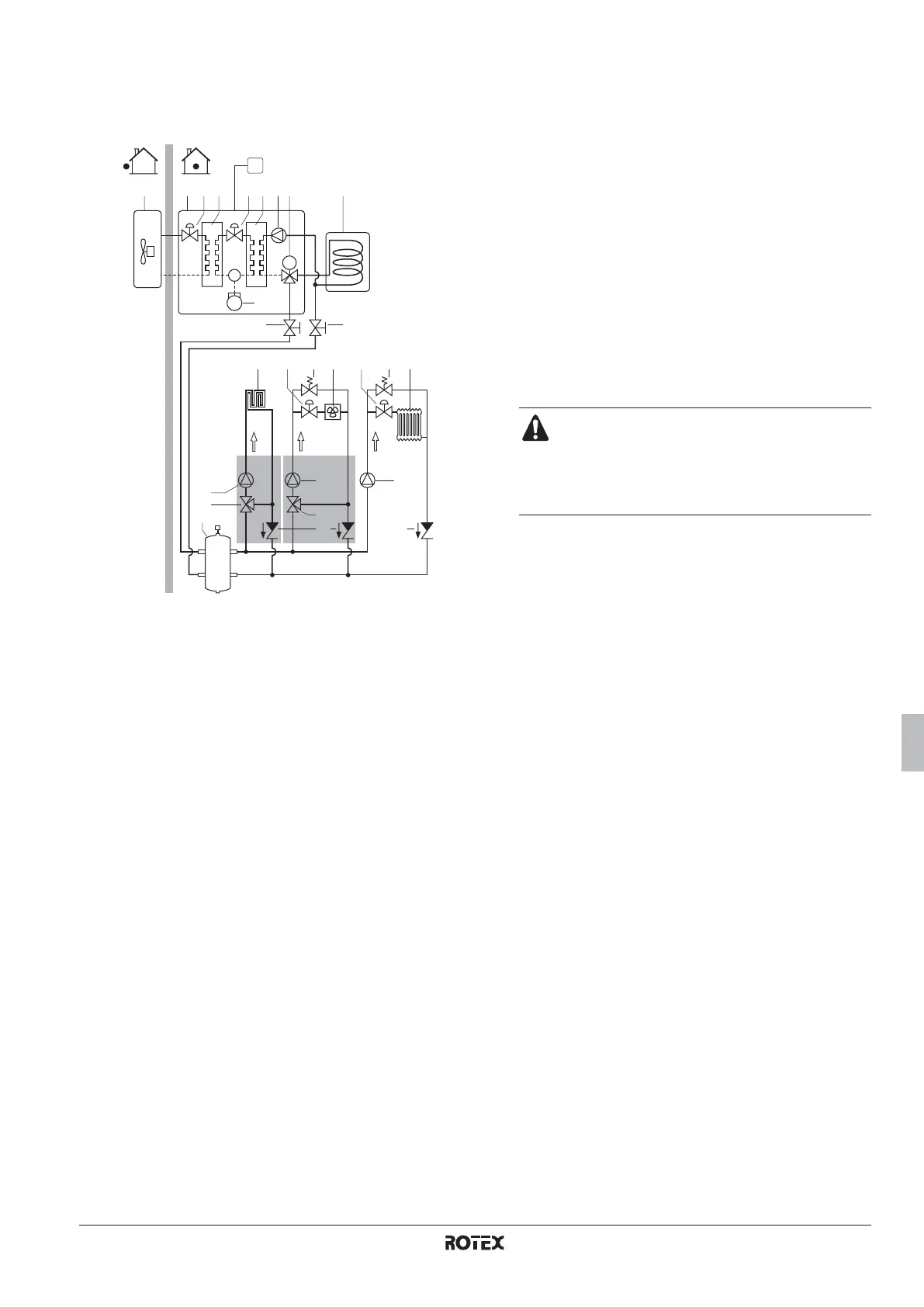

1 Unità esterna 13 Valvola di chiusura
(non di fornitura) o
EKVKHPC kit valvola a
2 vie per convettore
pompa di calore
(opzionale)
2 Unità interna
3 Valvola d'espansione
elettronica
4 Scambiatore di calore
refrigerante
14 Valvola by-pass
(non di fornitura)
5 Scambiatore di calore
ad acqua
15 FCU: ventilconvettore o
FWXV (opzionale)
6 Pompa
7 Valvola a 3 vie
motorizzata (opzionale)
16 Valvola di chiusura
(non di fornitura)
8 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
17 Radiatore
(non di fornitura)
18 Valvola miscelatrice
(non di fornitura)9 Compressore
10 Valvola di chiusura 19 Pompa
(non di fornitura)
11 Bombola di
compensazione
(non di fornitura)
20 Valvola di ritegno
(non di fornitura)
12 FHL: Anello di
riscaldamento a
pavimento (non di
fornitura)
C1 Telecomando
TRD1
Dispositivo per la
riduzione della
temperatura 1
TRD2
Dispositivo per la
riduzione della
temperatura 2
3 34 5 6 821
17
1919
18
20 20
19
18
11
M
35°C
FHL
45°C
65°C
FCU
1512 14 141613
9
10 10
7
C1
TRD1 TRD2
■ Assicurarsi che la caldaia e la sua integrazione
nel sistema siano conformi alle normative
europee e nazionali.
■ Rotex non si assume alcuna responsabilità per le
situazioni di uso errato o di pericolo nel sistema
della caldaia.
