Manuale d'installazione
6
RKHBRD011~016ABV1+Y1
Unità interna per sistema a pompe di calore aria-acqua
4PW61218-1C – 2012.06
■ Collegamenti elettrici
■ Funzionamento
Quando il termostato ambiente (th) si chiude, l'unità RKHBRD* o
la caldaia entrano in funzione, a seconda della posizione del
contatto ausiliario (C).

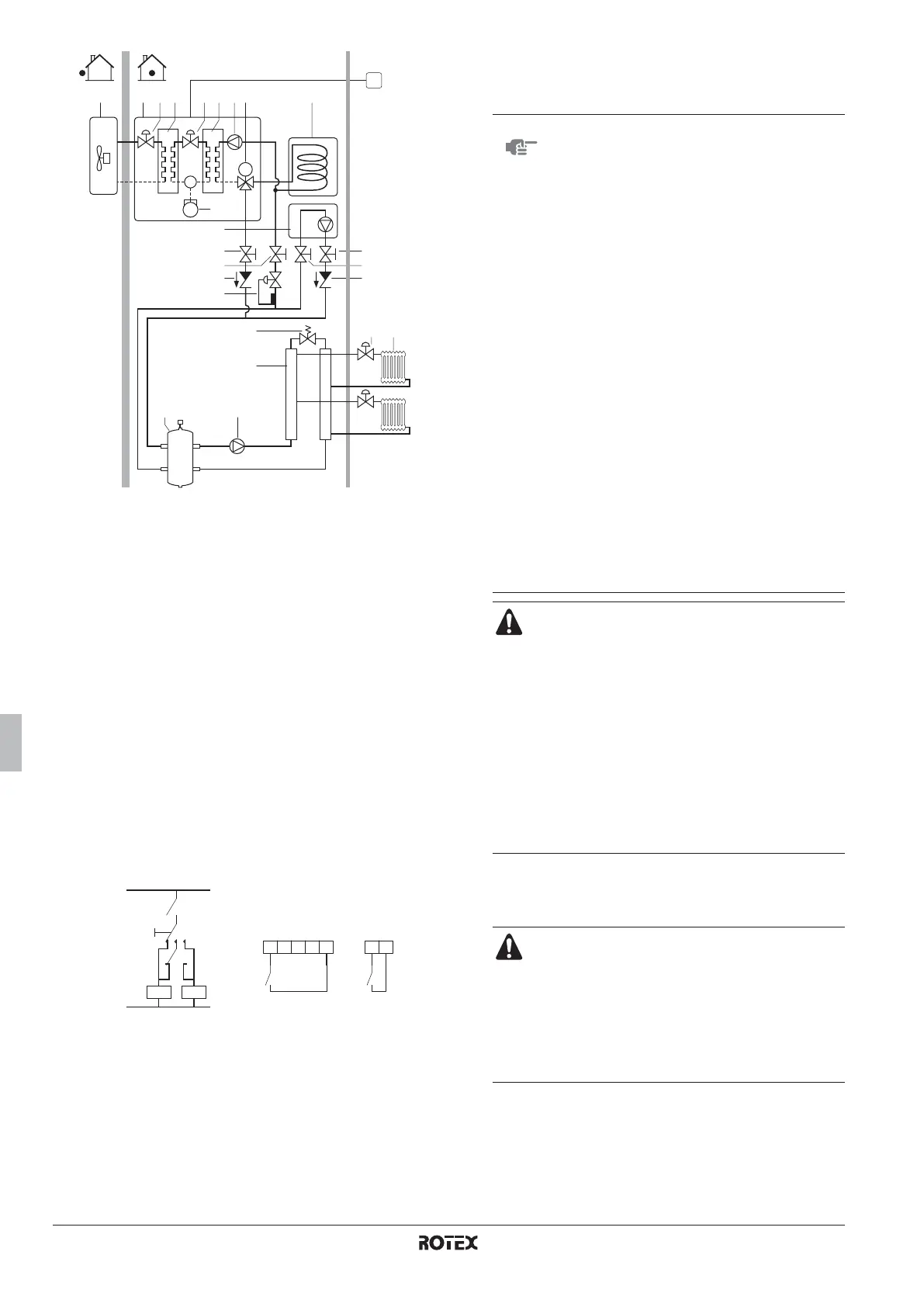

1 Unità esterna 12 Valvola di chiusura
2 Unità interna 13 Valvola di ritegno
(non di fornitura)
3 Valvola d'espansione
elettronica 14 Pompa
(non di fornitura)
4 Scambiatore di calore
refrigerante 15 Collettore
(non di fornitura)
5 Scambiatore di calore
ad acqua 16 Valvola by-pass
(non di fornitura)
6 Pompa
7 Valvola a 3 vie
motorizzata (opzionale)
17 Valvola di chiusura
(non di fornitura)
8 Serbatoio dell'acqua
calda per usi domestici
(opzionale)
18 Radiatore
(non di fornitura)
19 Valvola di regolazione
dell'acqua
(non di fornitura)
9 Compressore
10 Caldaia
(non di fornitura) 20 Valvola di chiusura
(non di fornitura)
11 Bombola di
compensazione
(non di fornitura)
C1 Telecomando
A Luogo di installazione
B Soggiorno
Boiler thermostat Termostato della caldaia
C Contatto ausiliario (normale chiuso)
th Termostato ambiente solo per il riscaldamento
K1A Relè ausiliario di attivazione dell'unità RKHBRD*
(non di fornitura)
K2A Relè ausiliario di attivazione della caldaia
(non di fornitura)
3 34 5 6 821
11
M
9
12
12
7
C1
15
16
13
13
20
20
19
10
A B
14
17 18
123 4 5
K1A
K1A K2A
X Y
K2A
Boiler
thermostat
L
th
N
RKHBRD*/auto
/ Boiler
C
RKHBRD*
A8P
NOTA
■ Accertarsi che il contatto ausiliario (C) abbia
un differenziale o un ritardo sufficiente che
consenta di evitare la commutazione
frequente tra l'unità RKHBRD* e la caldaia.
Se il contatto ausiliario (C) è un termostato
esterno per la temperatura, assicurarsi che
sia installato all'ombra, in modo che il sole
non ne influenzi il funzionamento o ne
provochi l'accensione/spegnimento.
Frequenti commutazioni possono causare la
corrosione prematura della caldaia.
Contattare il produttore della caldaia.
■ Durante il funzionamento dell'unità
RKHBRD* in modalità riscaldamento, l'unità
sarà in funzione affinché sia raggiunta la
temperatura target dell'acqua in uscita
impostata nell'interfaccia utente. Durante il
funzionamento dipendente dal clima, la
temperatura dell'acqua viene determinata
automaticamente secondo la temperatura
esterna.
Durante il funzionamento della caldaia in
modalità riscaldamento, la caldaia farà sì che
sia raggiunta la temperatura target dell'acqua
in uscita impostata sulla sua unità di
comando.
Non impostare mai il set point della
temperatura target dell'acqua in uscita sopra
gli 80°C sull'unità di comando della caldaia.
Accertarsi che la temperatura dell'acqua di ritorno allo
scambiatore di calore RKHBRD* non superi gli 80°C.
Per questo motivo, evitare sempre di impostare il set
point della temperatura target dell'acqua in uscita
sopra gli 80°C sull'unità di comando della caldaia e
installare una valvola di regolazione dell'acqua
(a)
nel
flusso di ritorno dell'unità RKHBRD*.
Assicurarsi che le valvole di ritegno (non di fornitura)
siano correttamente installate nel sistema.
Assicurarsi che non si verifichi frequentemente
l'accensione/spegnimento del termostato ambiente (th).
Rotex non può essere ritenuta responsabile per
eventuali danni dovuti alla mancata osservanza di
questa regola.
(a) La valvola di regolazione dell'acqua deve essere impostata sugli 80°C e
viene attivata per bloccare il flusso dell'acqua di ritorno all'unità quando la
temperatura rilevata supera gli 80°C. Se la temperatura scende a un valore
inferiore, la valvola di regolazione si attiva per consentire nuovamente il
flusso dell'acqua di ritorno verso l'unità RKHBRD*.
Il funzionamento simultaneo della caldaia ausiliaria e
dell'unità RKHBRD* NON è consentito.
Prestare particolare attenzione al controllo della
pompa di circolazione della caldaia ausiliaria. Questa
pompa non deve funzionare simultaneamente con
l'unità RKHBRD*.
Il funzionamento simultaneo di entrambi i sistemi
rischierebbe di creare depositi di ghiaccio nello
scambiatore di calore piatto dell'unità RKHBRD*.
