Manual de instalação
9
RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06

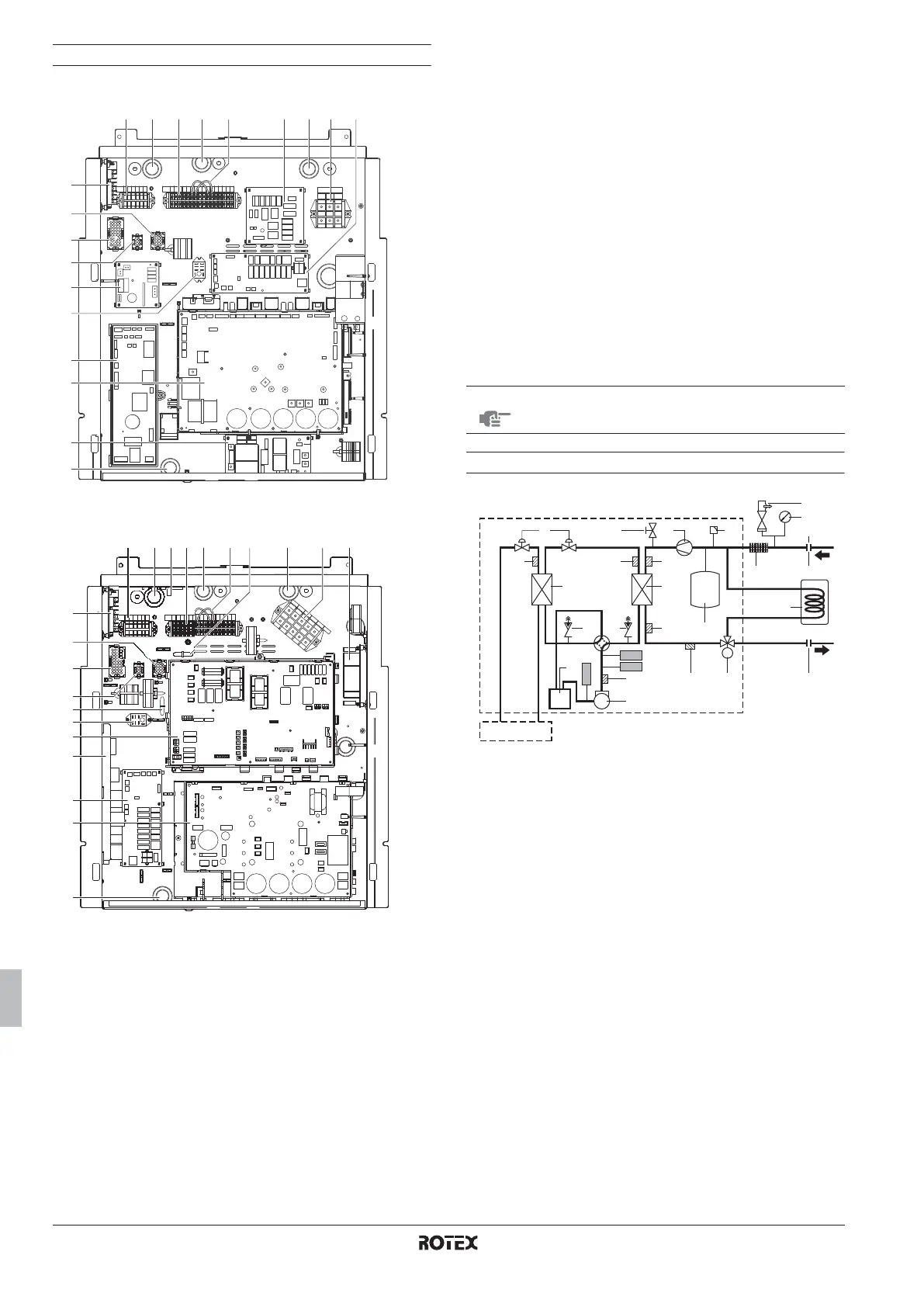

Componentes principais da caixa de distribuição
Unidades do tipo V1 (monofásicas)
Unidades do tipo Y1 (trifásicas)
1. Placa de circuito principal
A placa de circuito principal controla o funcionamento da
unidade.
2. Placa de circuito impresso de controlo
3. Placa de circuito impresso do inversor
4. Placa de circuito impresso de controlo do inversor (só nas Y1)
5. Placa de circuito impresso de QA (só nas V1)
6. Placa de circuito impresso do filtro
7. Placa de circuito impresso de E/S digitais (opcional)
8. Placa de circuito impresso de exigência (opcional)
9. Placa de bornes X1M
Placa de bornes principal, que permite conectar facilmente as
ligações eléctricas locais à fonte de alimentação.
10. Placa de bornes X3M
Placa de bornes das ligações eléctricas locais para ligações de
CC.
11. Placa de bornes X2M
Placa de bornes das ligações eléctricas locais para ligações de
CA.
12. Conexão de CC, X1Y
13. Conexão da bomba, X2Y
14. Conexão de CA, X3Y
15. Apoios para as braçadeiras de cabos
Os apoios para as braçadeiras de cabos permitem fixar a
cablagem à caixa de distribuição, utilizando braçadeiras, para
protegê-los contra tracção excessiva.
16. Entrada da cablagem de alimentação
17. Entrada das ligações eléctricas locais de CA
18. Entrada das ligações eléctricas locais de CC
19. Entrada do cabo do compressor
20. Relé da interface, K1A
21. Pontes de ligações eléctricas
22. Fusível F1 (só nas Y1)
23. Fusível F2 (só nas Y1)
Diagrama funcional
8
12
20
19
14
13
1
3
5
9
16171810 11
6
721 2
8
12
20
19
14
13
1
2
3
4
6
16171810 911
23
21 227
NOTA
O esquema de ligações eléctricas encontra-se no
interior da tampa da caixa de distribuição.
1 Unidade de exterior 18 Saída de água da válvula de
fecho
2 Unidade interior
3 Permutador de calor do
refrigerante
19 Tanque de água quente
doméstica (opcional)
4 Acumulador 20 Válvula motorizada de 3 vias
(opcional)
5 Compressor
6 Orifício de saída 21 Corte térmico (Q2L)
7 Permutador de calor
refrigerante-água
22 Pressóstato de alta pressão
(S1PH)
8 Válvula de drenagem 23 Sensor de alta pressão (B1PH)
9 Válvula electrónica de
expansão
24 Sensor de baixa pressão
(B1PL)
10 Válvula de segurança 25 Termístor de descarga (R6T)
11 Bomba 26 Termístor da saída de água
(R5T)
12 Válvula de purga de ar
13 Manómetro 27 Termístor do retorno de água
(R4T)
14 Reservatório de
expansão 28 Termístor do R134a líquido
(R7T)
15 Filtro de água
16 Válvula de enchimento
(fornecimento local)
29 Termístor do R410A líquido
(R3T)
17 Entrada de água da
válvula de fecho
M
1
2
3
89
2829
12
27
11
21
6
4
7
14
15 17
19
16
25
5
6
22
23
24
26 20 18
13
10
