Installationsanleitung
11
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06

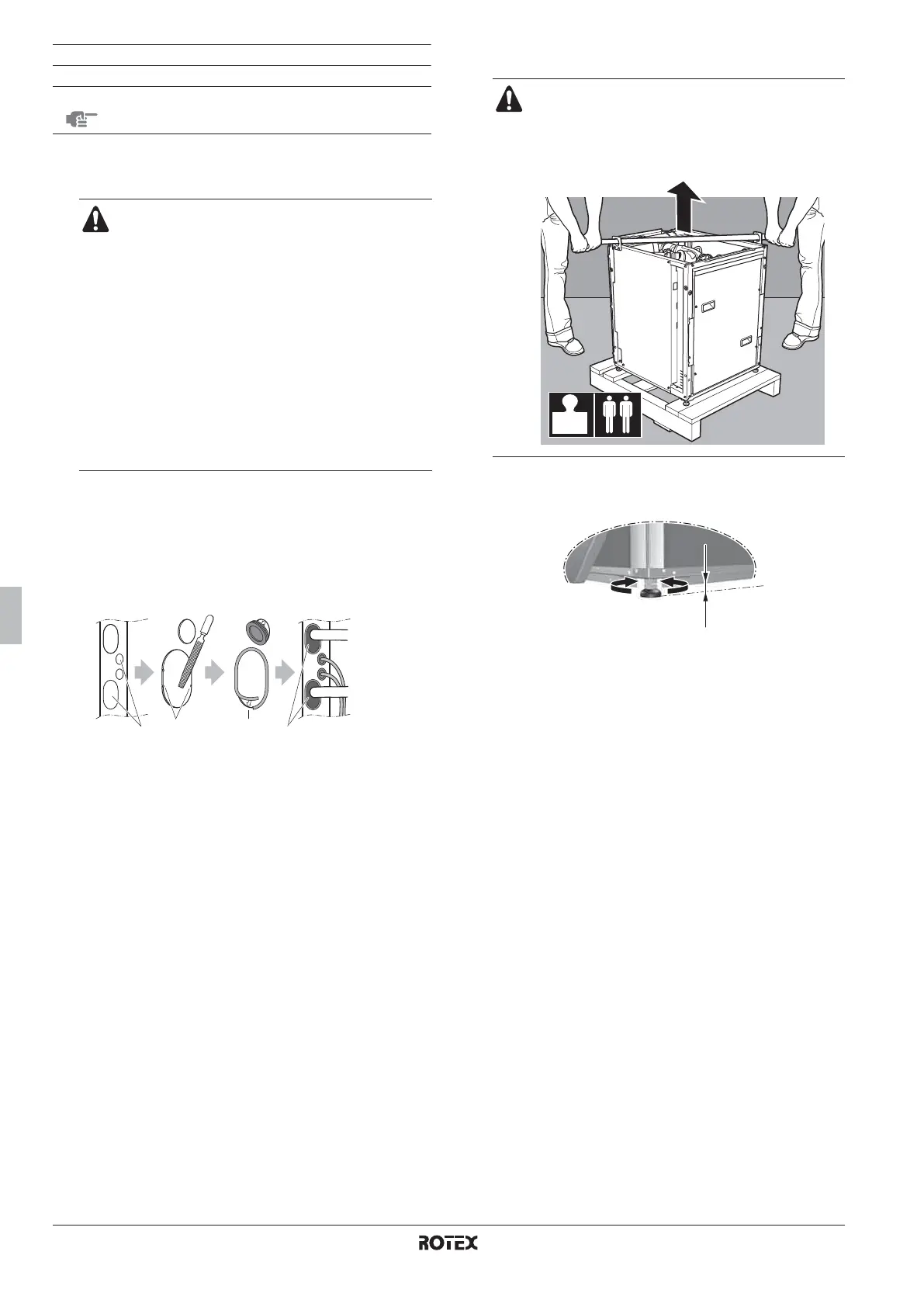

Inneneinheit installieren
■ Auf der Rückseite der Einheit gibt es Durchbruch-Öffnungen,
durch die die Rohre und elektrischen Leitungen geführt werden
können.
■ Um eine Durchbruch-Öffnung auszustanzen, mit einem
Hammer darauf schlagen.
■ Bevor Sie eine elektrische Leitung oder ein Rohr durch eine
Durchbruch-Öffnung führen, entgraten Sie erst die Kanten
der Öffnung.
■ Setzen Sie in die Durchbruch-Öffnungen Durchführungs-
tüllen ein, damit es keine Beschädigungen gibt.
■ Setzen Sie die Einheit an den Platz, wo sie installiert werden
soll.
■ Bringen Sie die Einheit in einer stabilen Position mit den
Nivellierungsfüßen in Waage und minimieren Sie den Abstand
zwischen dem Rahmen und dem Boden.
■ Die geräuschdämmende(n) Blende(n) und die Zierblende(n)
anbringen, die sich auf der Wandseite befinden und nicht mehr
befestigt werden können, wenn das Gerät an seinem
endgültigen Platz steht.
HINWEIS
Informationen zur Installation der Außeneinheit finden
Sie in der Installationsanleitung der Außeneinheit.
■ Auf beiden Seiten der Einheit sind Durchbruch-
Öffnungen vorgesehen. Achten Sie darauf, dass
Sie je nach Installationsgegebenheiten die rich-
tigen Durchbruch-Öffnungen herausschlagen.
■ Kältemittel-Leitungen und Wasserleitungen
müssen durch unterschiedliche Öffnungen
geführt werden.
■ Die Niederspannungskabel (LV - Low Voltage) und
die Hochspannungs- plus Stromversorgungs-
kabel - HV (High Voltage) + PS (Power Supply) -
müssen unbedingt separat durch die beiden
oberen Durchbruchöffnungen auf der linken Seite
der Einheit in diese geführt werden (siehe
Abbildung 4).
■ NICHT die untere linke Durchbruchöffnung
nehmen!
1 Durchbruch-Öffnung 3 Durchführungstülle
2 Grate 4 Glaserkitt oder Isolier-
material (vor Ort zu
beschaffen)
12 3 4
Das Gewicht der Einheit beträgt ungefähr 145 kg. Es
sind mindestens 2 Personen erforderlich, um die
Einheit anzuheben.
Zum Anheben der Einheit die mitgelieferten Bleche
verwenden.
145 kg
