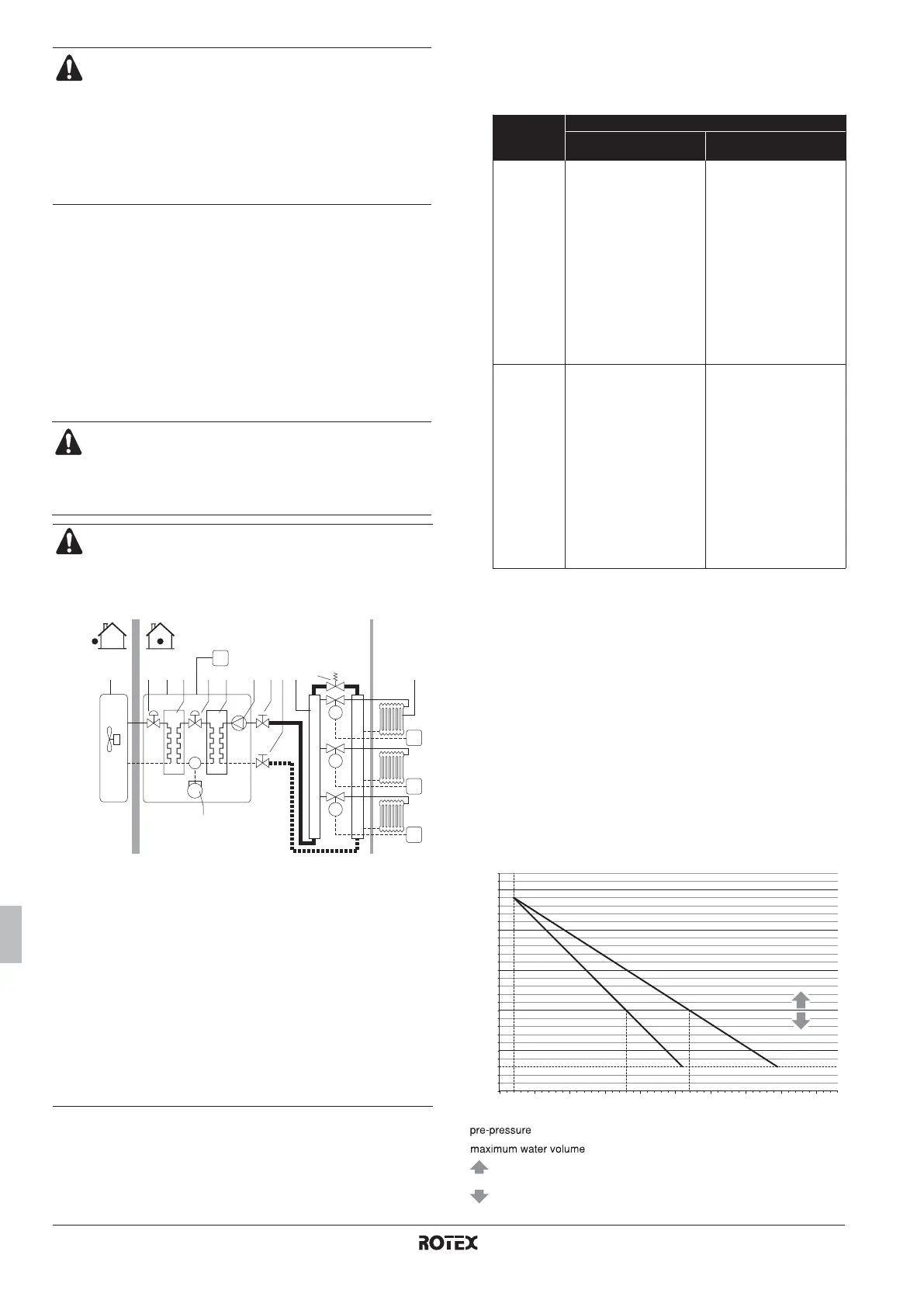

Comprobación del volumen de agua y de la presión de
carga inicial del depósito de expansión
La unidad está equipada con un depósito de expansión de 12 litros
con una presión de carga inicial preajustada de 1 bar.
Para asegurar el buen funcionamiento de la unidad podría ser
necesario ajustar la presión de carga inicial del depósito de
expansión y se deberá comprobar el volumen máximo y mínimo del
agua.
1 Asegúrese de que caudal de agua total en la instalación,
excluyendo el caudal de agua interno de la unidad sea de 20 l.
como mínimo.
2 Mediante la siguiente tabla y las instrucciones que aparecen a
continuación compruebe si la presión de carga inicial del recipiente
de expansión necesita ajuste y si el volumen total de agua en la
instalación está por debajo del volumen de agua máximo admisible.
Cálculo de la presión de carga inicial del recipiente de expansión
La presión de carga inicial (Pg) a ajustar depende de la diferencia de
instalación máxima (H) y se calcula como se muestra a continuación:
Pg=(H/10+0,3) bar
Comprobación del volumen de agua máximo admisible
Para obtener el volumen de agua máximo admisible en todo el
circuito proceda del siguiente modo:
1 Calcule el volumen de agua máximo para la presión de carga
inicial (Pg) obtenida, utilizando el siguiente gráfico.
2 Compruebe si el volumen total de agua en todo el circuito de
agua es inferior a este valor.
Si no es así, esto significa que el depósito de expansión del interior
de la unidad interior es demasiado pequeño para la instalación.
ADVERTENCIA
Se recomienda encarecidamente instalar un filtro adicional
en el circuito del agua de calefacción. Especialmente para
eliminar las partículas metálicas de las tuberías de
calefacción de obra se recomienda utilizar un filtro
magnético o ciclónico que pueden eliminar las pequeñas
partículas. Las pequeñas partículas pueden dañar la
unidad y no las eliminan los filtros estándar de la unidad
de bomba de calor.
En la mayoría de los equipos, el volumen total de agua
alcanzará unos resultados satisfactorios.
No obstante, en procesos críticos o en habitaciones con
una elevada carga calorífica podría necesitarse un
volumen de agua adicional.
Cuando la circulación en cada lazo de calefacción para
habitaciones/radiador es controlada mediante válvulas de
control remoto es importante mantener un caudal mínimo
de agua de 20 l, incluso si las válvulas están cerradas.
Ejemplo
1 Unidad exterior 10 Radiador (suministro
independiente)
2 Unidad interior
3 Intercambiador de
calor de refrigerante
11 Válvula de expansión
electrónica
4 Intercambiador de
calor del agua
C1 Control remoto
M1...M3 Válvula motorizada
individual para controlar
los radiadores de lazo
(suministro independiente)
5 Compresor
6 Bomba
7 Válvula de cierre T1...T3 Termostato de la
habitación individual
(suministro independiente)
8 Colector (suministro
independiente)
9 Válvula de by-pass
(suministro
independiente)
A Espacio para la instalación
B Sala de estar
77 8432 916 10
5
T3
T2
A B
C1
M3
M2
M1
T1
1111
Diferencia de
altura de
instalación
(a)
(a) Diferencia de altura de instalación: Diferencia de altura (en metros) entre el
punto más alto del circuito de agua y la unidad interior. Si la unidad está
situada en el punto más alto de la instalación se considera que la altura de
la instalación es de 0 m.
Volumen de agua
65°C ≤270 l
80°C ≤180 l
65°C >270 l
80°C >180 l
≤7 m
No se requiere ajuste de
presión de carga inicial.
Acciones requeridas:
• se debe reducir la
presión de carga inicial;
calcule la presión de
carga inicial requerida
conforme a las
instrucciones del
apartado "Cálculo de la
presión de carga inicial
del recipiente de
expansión"
• compruebe si el volumen
de agua es inferior al
volumen máximo
admisible (utilice el
siguiente gráfico)
>7 m
Acciones requeridas:
• se debe aumentar la
presión de carga inicial;
calcule la presión de
carga inicial requerida
conforme a las
instrucciones del
apartado "Cálculo de la
presión de carga inicial
del recipiente de
expansión"
• compruebe si el volumen
de agua es inferior al
volumen máximo
admisible (utilice el
siguiente gráfico)
El depósito de expansión
de la unidad es demasiado
pequeño para la
instalación.
= presión de carga inicial
= volumen máximo de agua
= aumentar la presión de carga inicial del
depósito de expansión
= reducir la presión de carga inicial del depósito
de expansión
0.3
0.5
1
0.0
1.5
2
2.5
100
500 20 150 200 250 300 350 400 450
maximum water volume [l]
pre-pressure [bar]
80°C
65°C
80°C
65
°C
