Procedimento
1 Abra a unidade e coloque a caixa de distribuição na parte frontal
da unidade, como se descreve em "Abertura da unidade" na
página 38.
2 Abra a tampa da caixa de distribuição.
3 Utilizando o cabo adequado, ligue os cabos de alimentação e
de comunicações aos bornes adequados, como se mostra no
esquema eléctrico e segundo a figura 3.
4 Utilizando braçadeiras, fixe os cabos aos apoios, para evitar
forças de tracção. E certifique-se de que os cabos não entram
em contacto com a tubagem nem com arestas afiadas. Nunca
aperte os molhos de cabos.
Nota: na figura 3 só são apresentadas as ligações eléctricas
locais relevantes.
5 Feche a tampa da caixa de distribuição e volte a instalá-la na
unidade, seguindo pela ordem inversa as instruções descritas
em "Abertura da unidade" na página 38.

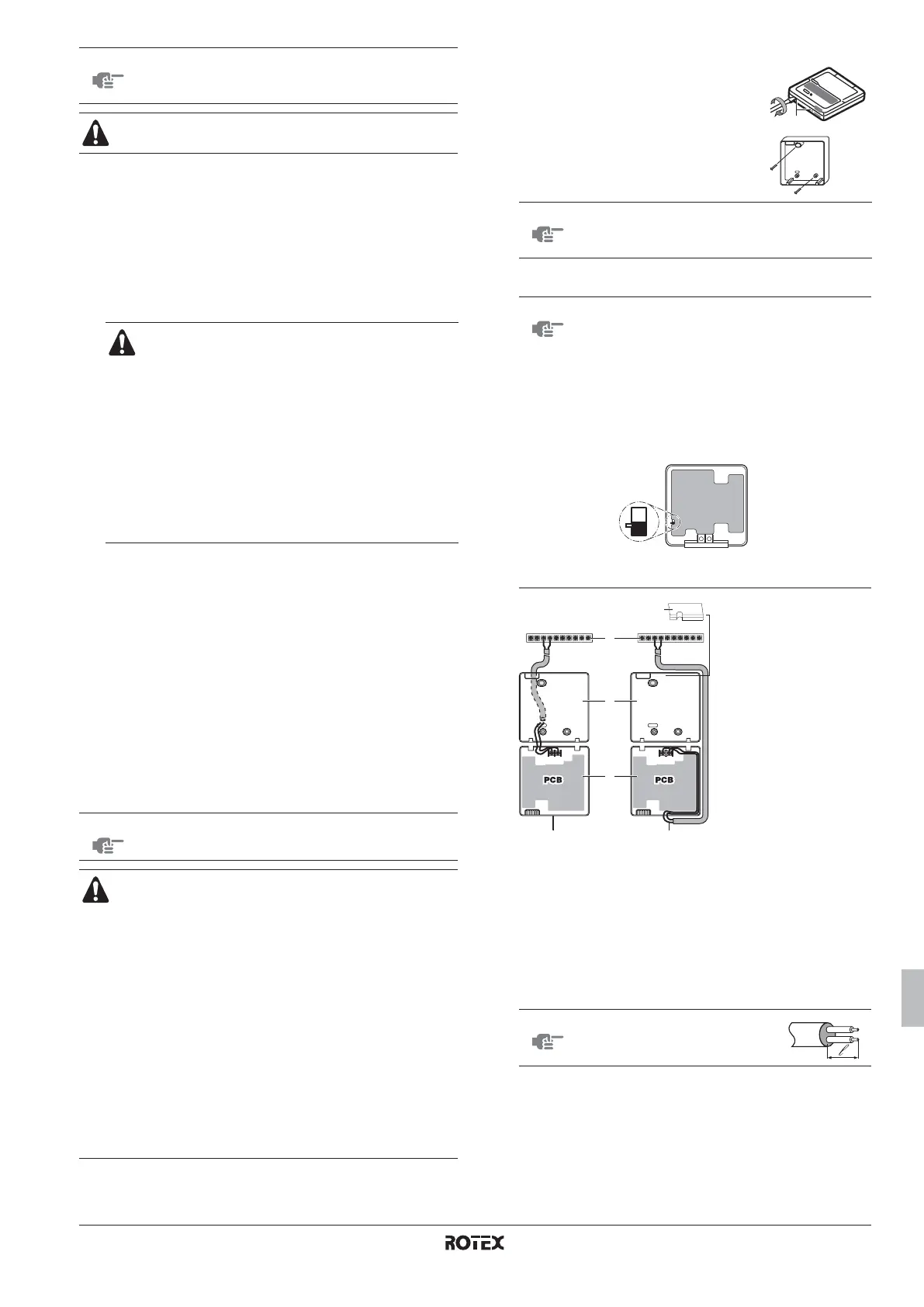

Instalação do controlo remoto
A unidade está equipada com um controlo remoto, que proporciona
uma maneira fácil de configurar, utilizar e realizar a manutenção da
unidade. Antes de utilizar o controlo remoto, siga este procedimento
de instalação.
1 Retire o painel frontal do controlo remoto.
Introduza uma chave de fendas nas
ranhuras (1) da parte de trás do controlo
remoto e retire a parte da frente deste.
2 Fixe o controlo remoto numa superfície
plana.
3 Ligue os cabos à unidade.
Ligue os bornes por cima da parte frontal do controlo remoto e
os bornes no interior da unidade (P1 a X3M:P1, P2 a X3M:P2).
NOTA
Seleccione todas as dimensões de cabos e fios em
conformidade com a legislação nacional e regulamen-
tos locais aplicáveis.
Após concluir as ligações eléctricas, verifique se todos os
componentes eléctricos e terminais estão bem fixos.
■ Para evitar a recepção de ruído eléctrico,
certifique-se de que os cabos são colocados no
molho correcto e encaminhado para o tabuleiro
de molho correcto, como se mostra na figura 3.
■ Ao efectuar as ligações eléctricas, encaminhe os
molhos de cabos que se encontram no exterior
da unidade, de forma a que fiquem afastados
uns dos outros pelo menos 25 mm, para evitar a
recepção de ruído eléctrico (ruído externo).
■ Certifique-se de que encaminha todos os cabos
entre a placa lateral da unidade e a barra de
retenção das ligações eléctricas, como se
monstra na figura 3.
NOTA
Não foram incluídos os cabos de ligação.
■ O controlo remoto, fornecido em kit, tem de ser
montado em interior.
■ Quando se utiliza a funcionalidade de termóstato do
controlo remoto, seleccione o local de instalação
tendo em conta os seguintes aspectos:
- onde a temperatura média da divisão possa ser
detectada;
- que não esteja exposto à incidência directa dos
raios solares;
- que não seja perto de uma fonte de calor;
- que não seja afectado por ar exterior ou por
correntes de ar (por ex., devido à abertura ou
fecho de portas);
- onde o visor se mantenha limpo;
- onde a temperatura se situe entre os 0°C e os
50°C;
- onde a humidade relativa não ultrupasse os 80%.
NOTA
Tome o cuidado de não distorcer a parte inferior
do controlo remoto, por eventual aperto excessivo
dos parafusos.
NOTA
Se, depois de se instalar o controlo remoto de
série, também for instalado o controlo remoto
opcional:
■ Ligue os cabos eléctricos de ambos os
controlos remotos da mesma forma, como
se descreve de seguida.
■ Determine que controlo remoto é o principal
e qual é o secundário, por comutação do
interruptor-selector SS1.
■ Só o controlo remoto principal é que pode
funcionar como termóstato de ambiente.
1 Unidade
2 Parte de trás do controlo remoto
3 Parta da frente do controlo remoto
4 Ligação por trás
5 Ligação por cima
6 Abra espaço para a passagem dos cabos, utilizando um
alicate ou outro instrumento.
NOTA
Retire a blindagem, na parte que
tem de passar por dentro da
caixa do controlo remoto ( l ).
1
SS
M
PCB
SS1
S Secundário
M Principal
P1P2
6
2
1
3
4 5
P1P2
P2 P1 P2 P1
X3M
X3M
