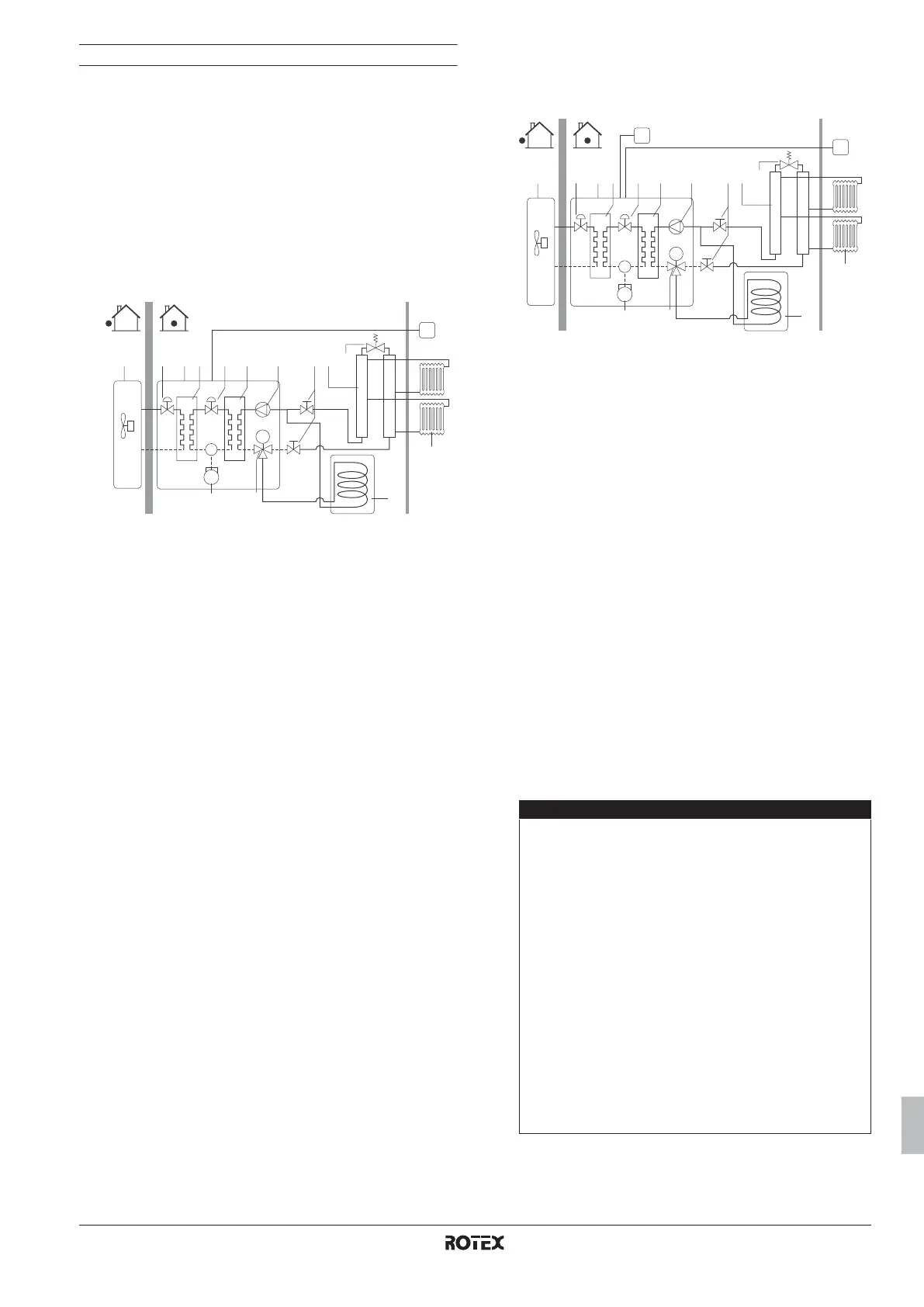

Exemple tipice de aplicaţii
Exemplele de aplicaţie de mai jos sunt date în scop ilustrativ.
Exemple de aplicaţie cu numai 1 radiator de căldură şi
1 sursă de căldură (unitatea RKHBRD)
Dacă există numai 1 radiator de căldură (= tot sistemul are 1 valoare
de referinţă pentru apă), este recomandat să NU se utilizeze un vas
compensator.
Utilizarea unui vas compensator va afecta controlul optim al pompei
unităţii şi va mări inutil costul sistemului.
■ Aplicaţia 1
Încălzirea spaţiului şi încălzirea apei menajere cu o singură
telecomandă instalată în camera de zi.
Telecomanda oferă un feedback imediat unităţii interioare şi prin
aceasta adaptează inteligent performanţa unităţii la cerinţele de
încălzire a spaţiului. În acest mod nu se produc porniri/opriri
frecvente ale unităţii şi nu există fluctuaţii prea mari ale
temperaturii în încăperile încălzite. Această telecomandă are de
asemenea o funcţionalitate logică inteligentă ce controlează
solicitările combinate de încălzire a spaţiului şi a apei menajere
(de ex. dacă temperatura încăperii scade cu mai mult de 3°C în
timpul operaţiunii de încălzire a apei menajere, unitatea se va
comuta automat înapoi pe încălzirea spaţiului). Nu există
telecomandă lângă unitate. În timpul deservirii de întreţinere,
persoana care execută deservirea poate conecta o telecomandă
suplimentară.
■ Aplicaţia 2
Încălzirea spaţiului şi încălzirea apei menajere cu o
telecomandă instalată cu unitatea, şi cu o altă telecomandă
instalată în camera de zi.
Telecomanda oferă un feedback imediat unităţii interioare şi prin
aceasta adaptează inteligent performanţa unităţii la cerinţele de
încălzire a spaţiului. În acest mod nu se produc porniri/opriri
frecvente ale unităţii şi nu există fluctuaţii prea mari ale
temperaturii în încăperile încălzite. Această telecomandă are de
asemenea o funcţionalitate logică inteligentă ce controlează
solicitările combinate de încălzire a spaţiului şi a apei menajere
(de ex. dacă temperatura încăperii scade cu mai mult de 3°C în
timpul operaţiunii de încălzire a apei menajere, unitatea se va
comuta automat înapoi pe încălzirea spaţiului). Telecomanda
principală (C1) este instalată în camera de zi şi poate accesa
toate setările (principală). A doua telecomandă (C2) nu poate
accesa reglajele de program şi cele locale (secundară).
Consultaţi capitolul "Cablajul electric" la pagina 16 despre
conectarea telecomenzii principale şi secundare.
1 Unitatea exterioară 10 Colector (procurare la
faţa locului)
2 Unitatea interioară
3 Schimbătorul de
căldură al agentului
frigorific
11 Radiator (procurare la
faţa locului)
12 Ventil electronic de
destindere4 Schimbător de căldură
pentru apă
13 Ventil de ocolire
(procurare la faţa
locului)
5 Compresor
6 Pompă
7 Ventil de închidere C1 Telecomandă
8 Ventil cu 3 căi cu
servomotor (opţional)
A Loc de instalare
B Cameră de zi
9 Rezervor de apă
menajeră caldă
(opţional)
7101343 1212 21
8
6
5
M
11
9
C1
A B
1 Unitatea exterioară 10 Colector (procurare la
faţa locului)
2 Unitatea interioară
3 Schimbătorul de
căldură al agentului
frigorific
11 Radiator (procurare la
faţa locului)
12 Ventil electronic de
destindere4 Schimbător de căldură
pentru apă
13 Ventil de ocolire
(procurare la faţa
locului)
5 Compresor
6 Pompă
7 Ventil de închidere C1 Telecomandă
(principală)
8 Ventil cu 3 căi cu
servomotor (opţional) C2 Telecomandă opţională
(secundară)
9 Rezervor de apă
menajeră caldă
(opţional)
A Loc de instalare
B Cameră de zi
Principală Secundară
Pornirea/oprirea exploatării Acţionabilă Acţionabilă
Pornirea/oprirea operaţiunii de încălzire a
apei menajere
Acţionabilă Acţionabilă
Reglarea temperaturii apei la ieşire Acţionabilă Acţionabilă
Reglarea temperaturii încăperii Acţionabilă Acţionabilă
Pornirea/oprirea modului silenţios Acţionabilă Acţionabilă
Pornirea/oprirea funcţionării cu valoarea
de referinţă funcţie de vreme
Acţionabilă Acţionabilă
Potrivirea ceasului Acţionabilă Acţionabilă
Programarea temporizatorului de
program
Acţionabilă —
Cuplarea/decuplarea temporizatorului de
program
Acţionabilă —
Reglaje locale Acţionabile —
Afişajul codului de erori Acţionabil Acţionabil
Proba de funcţionare Acţionabilă Acţionabilă
Funcţionalitatea de termostat de
încăpere
Acţionabilă —
10 13
C1
A B
C2
743 1212 21
8
6
5
M
11
9
