Installationsanleitung
13
RKHBRD011~016ABV1+Y1
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW61218-1C – 2012.06

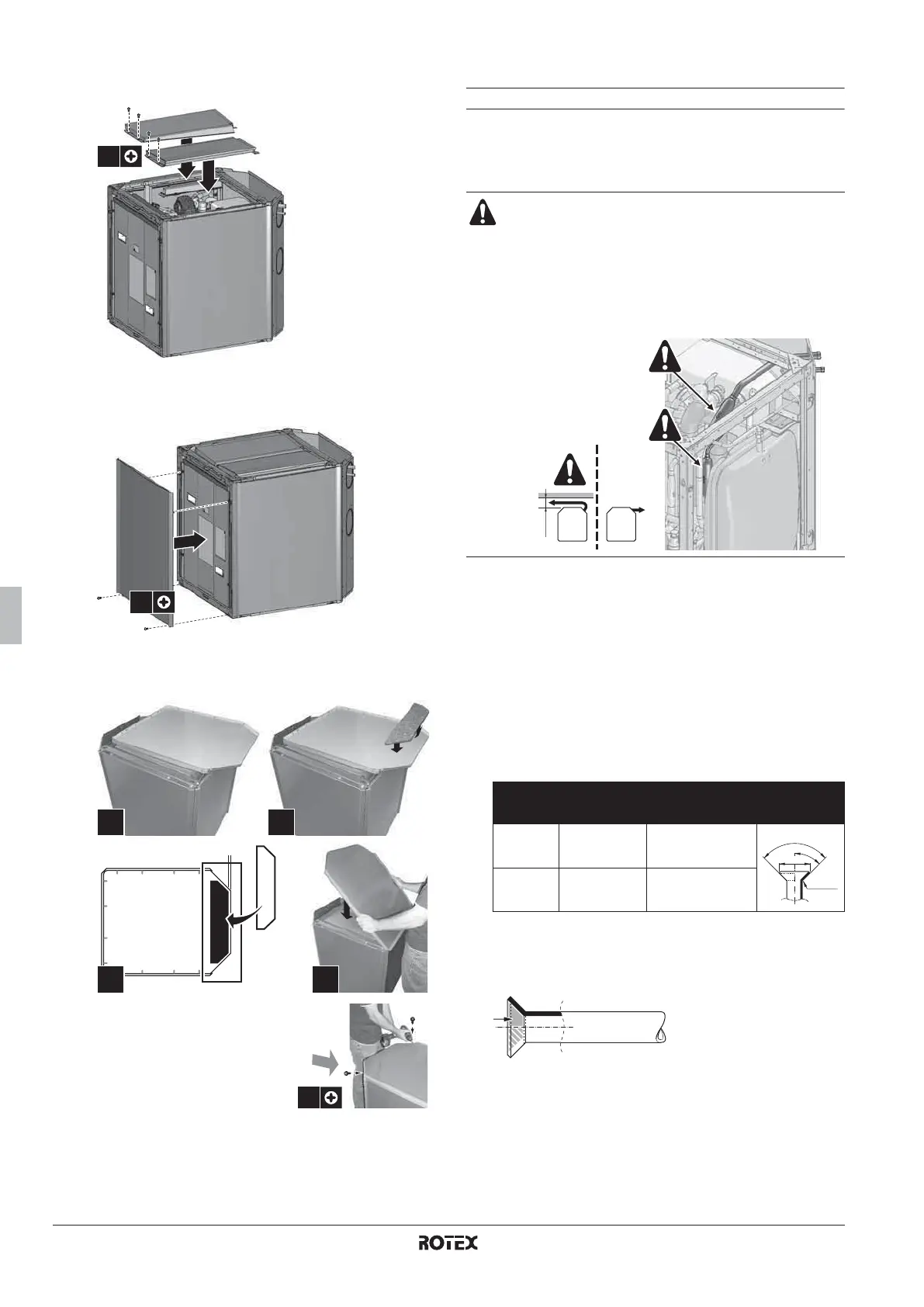

■ Das Gerät schließen.
1 Die obere Blende oben auf der Einheit mit den
entsprechenden Schrauben befestigen.
2 Die vordere und übrig gebliebene(n) Zierblende(n) für die
Seite mit den entsprechenden Schrauben wieder an der
Einheit anbringen.
3 Die Isolierung der oberen Abdeckung (Zubehör) auf der
Innenseite an der oberen Zierblende anbringen - siehe dazu
die Abbildung unten.
4 Die obere Zierblende oben auf
der Einheit mit den entsprech-
enden Schrauben befestigen.
Falls der (optionale) Brauch-
wassertank installiert wird,
informieren Sie sich in der
Installationsanleitung des
Brauchwassertanks.
ROHRANSCHLÜSSE HERSTELLEN
Verlegen der Kältemittelleitungen
Orientierungshilfen, Anleitungen und Spezifikationen hinsichtlich der
Verlegung von Kältemittelleitungen zwischen Innen- und Außen-
einheit entnehmen Sie bitte der Installationsanleitung der
Außeneinheit.
Leitlinien zu Bördelanschlüssen
■ Bördelanschlüsse nicht ein zweites Mal benutzen. Erstellen Sie
bei Bedarf neue. Sonst besteht die Gefahr, dass Leckagen
eintreten.
■ Verwenden Sie einen Rohrschneider und ein Werkzeug zum
Aufdornen, das sich für das verwendete Kältemittel eignet.
■ Verwenden Sie nur die weichgeglühten Überwurfmuttern, die
der Einheit beiliegen. Bei Verwendung anderer Überwurfmuttern
könnte Kältemittel entweichen.
■ Die Tabelle zeigt die Abmessungen für das Aufdornen von
Rohrenden und die Drehmomente beim Festschrauben (bei zu
strammer Befestigung reißen die aufgedornten Rohrenden).
■ Vor dem Aufsetzen der Überwurfmutter auf die Oberfläche innen
Etheröl oder Esteröl auftragen. Dann die Mutter erst mit der
Hand um 3 oder 4 Umdrehungen auf das Gewinde schrauben
und danach festziehen.
4x
2x
5 mm
3 4
1 2
2x
■ Bevor Sie Hartlötungen vornehmen, schützen Sie das
Innere der Einheit, damit die Lötflamme keine
Schäden verursachen kann.
■ Beim Hartlöten von Kältemittelleitungen darauf
achten, dass im Inneren der Einheit die Kältemittel-
filter des R410A-Kreislaufs gekühlt werden (mit einem
mit kaltem Wasser getränkten Tuch). Die Abbildung
unten zeigt, wo sich die Kältemittelfilter befinden.
Rohrstärke
(mm)
Anzugsdreh-
moment (N•m)
Abmessungen für
Ausdornen A (mm)
Form der
Ausdornung
(mm)
Ø9,5 33~39 12,8~13,2
Ø15,9 63~75 19,4~19,7
≥50 mm
R=0.4~0.8
45
±
2
90
±2
A
