Montaj kılavuzu
31
RKHBRD011~016ABV1+Y1
Hava su tipi ısı pompa sistemi iç ünitesi
4PW61218-1C – 2012.06
B düzenine göre çoklu ayar noktası kontrolü
Çoklu ayar noktası düzeni B'nin temel kurulumu normal bir klasik
tasarımla aynıdır, o nedenle eşanlı olarak kullanım suyu ısıtma ve
hacim ısıtma yine mümkün değildir.
Çoklu ayar noktası B düzeni hacim ısıtma işletimine odaklanır ve
uzaktan kumanda veya harici oda termostatı ile birlikte çoklu su ayar
noktalarının kullanımına imkan tanır.
B düzeninin konfigürasyonu, 3 tane hacim ısıtma ayar noktası ile
1 tane kullanım sıcak suyu ayar noktasına imkan tanır.
Hacim ısıtma için talep sinyalleri 2 farklı yolla gerçekleştirilebilir
(montajcının seçimi):
■ termo AÇMA/KAPAMA sinyali (harici oda termostatından gelen)
■ ilgili sıcaklık düşürme aygıtından gelen durum sinyali (etkin/etkin
değil)
Sıcaklık düşürme aygıtı kullanmayan hacim 0 ( ), daima en
yüksek su sıcaklığı ayar noktası ile bağlantılı olmalıdır ve uzaktan
kumanda oda termostat fonksiyonu ile veya harici oda termostatı ile
kontrol edilebilir. Hacim 0 için ayarlar uzaktan kumanda üzerinden
yapılabilir (normal işletim sırasındaki ile aynı
(1)
).
Ünite üzerindeki elektrik bağlantıları opsiyonel talep PCB'si üzerinde
yapılmalıdır.
B düzeninin konfigürasyonu saha ayarları vasıtasıyla yapılır:
1 Uygun olan düzeni seçin: [7-02]=1
2 Çoklu ayar noktası 1'i açık konuma getirin: [7-03]=0 ➞ [7-03]=1
Çoklu ayar noktası 2'yi açık konuma getirin: [7-04]=0 ➞ [7-04]=1
3 Sıcaklık çoklu ayar noktası 1'i girin: [A-03] (aşağıya bakın)
Sıcaklık çoklu ayar noktası 2'yi girin: [A-04] (aşağıya bakın)

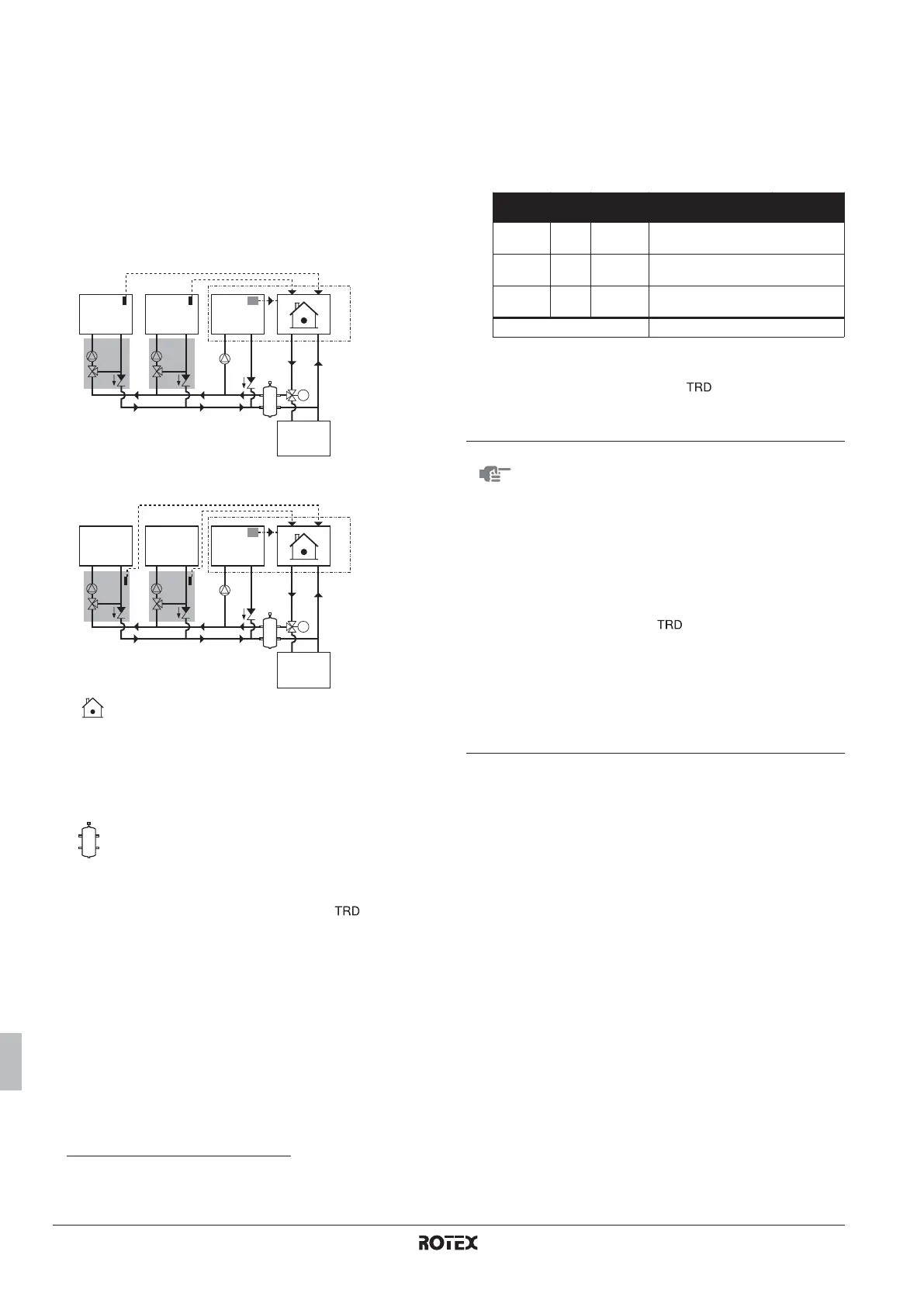

Konfigürasyon örneği:
Düzen B aynı zamanda belli bir dercede temel çoklu zonlara ayırma
işlemi yapmakta da kullanılabilir (tüm ayar noktası sıcaklıkları aynı
seçilirse, hiçbir sıcaklık düşürme aygıtı ( ) gerekmez).
3 oda için çoklu termo AÇIK sinyalleri üretilebilir. Termo KAPALI
sinyalleri sadece tüm talepler KAPALI olduğunda geçerlidir.
İç ünite
DHW Kullanım sıcak su deposu
TRD Sıcaklık düşürme aygıtı
Space 0 Hacim 0
Space 1 Hacim 1
Space 2 Hacim 2
Dengeleme kabı
A Uzaktan kumanda oda termostat fonksiyonu ve harici oda
termostatı ile klasik oda termostat kontrolü
(1) Hacim 0 ayarı için otomatik hava durumuna bağlı fonksiyon kullanıldığında,
hacim 0 değişken ayar noktasının mümkün olan en düşük sıcaklığının hacimler 1
ve 2 sıcaklık ayar noktalarından daha yüksek olması temin edilmelidir.
Bunun anlamı, hacim 0'ın saha ayarı [3-03], hacimler 1 ve 2 sıcaklık ayar
noktalarından daha yüksek olacak demektir.
Space 1
DHW
Space 2 Space 0
M
A
TRD
TRD
DHW
TRD
TRD
Space 1 Space 2 Space 0
A
M
Ayar
noktası
Saha
ayarı
Termo statüsü
Hacim 0 65°C Uzaktan
kumanda
KAPALI AÇIK KAPALI KAPALI KAPALI
Hacim 1 45°C [A-03]
KAPALI AÇIK/
KAPALI
AÇIK AÇIK KAPALI
Hacim 2 35°C [A-04]
KAPALI AÇIK/
KAPALI
KAPALI AÇIK AÇIK
Sonuçtaki ısı pompa suyu
KAPALI
65°C 45°C 45°C 35°C
NOT
■ B düzeni için çıkış suyu kontrolüne izin verilmez.
■ İstenmeyen durumların meydana gelmemesinin
temin edilmesi montajcının sorumluluğudur (örn.
zeminde ısıtma devrelerine yönelen yüksek
sıcaklıktaki su, vs.).
■ Su devresinin düzgün dengelenmesinin temin
edilmesi montajcının sorumluluğudur (örn. bir
kullanım sıcak su talebi olduğunda diğer cihazlara
da yeterli akışın gitmesi, vs.)
■ Rotex sıcaklık herhangi bir sıcaklık düşürme
aygıtı sunmaz ( ). Bu sistem sadece çoklu
ayar noktası kullanımını temin eder.
■ Hacim 0 termo KAPALI konumda olduğunda,
ancak hacim 1 veya 2 etkin haldeyken hacim 0,
hacimler 1 ve 2'nin en yüksek ayar noktasına eşit
bir sıcaklıktaki suyla beslenecektir.
Bu durum hacim 0'ın istenmeyen ısıtılmasına yol
açabilir.
