RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
12
■ Efectue os trabalhos de tubagem, como se descreve na secção
"Operações de conexão da tubagem" na página 13.
■ Abasteça o sistema com água, como se descreve na secção
"Abastecimento de água" na página 15.
■ Efectue os trabalhos de ligações eléctricas, como se descreve
na secção "Instalação eléctrica" na página 16.
■ Para que a caixa fique completamente vedada, preencha os
pré-orifícios com massa ou materiais isolantes (a preparar no
local).
■ Efectue os testes prévios ao funcionamento, como se descreve
na secção "Arranque e configuração" na página 20.

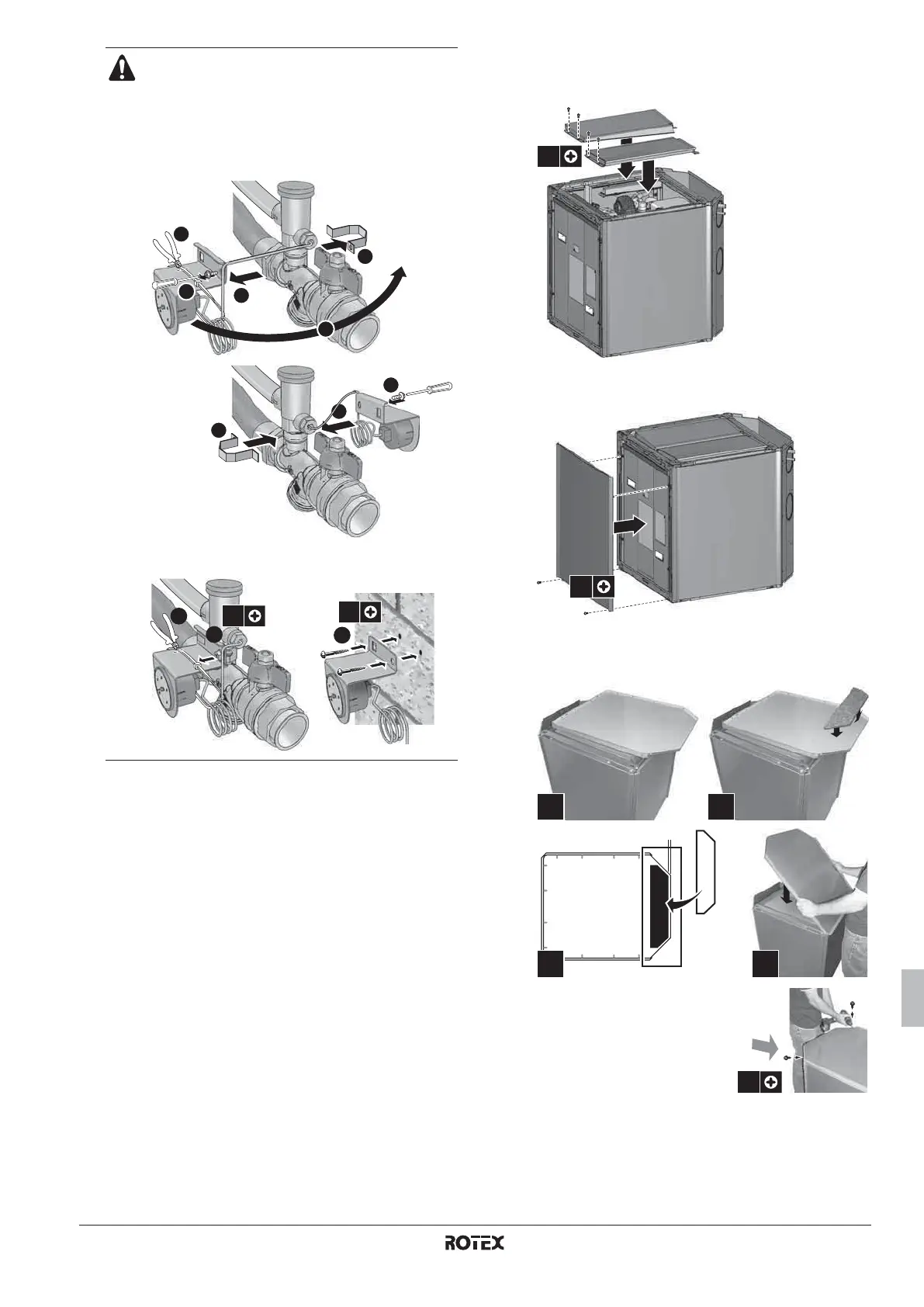

■ Feche a unidade
1 Fixe o painél superior à unidade, com os parafusos
adequados.
2 Fixe à unidade o painel frontal e os restantes painéis laterais
de decoração, com os parafusos adequados.
3 Cole o isolamento da placa superior (acessório) no interior
do painel de decoração superior, conforme se monstra na
figura seguinte.
4 Fixe o painel de decoração
superior no cimo da unidade,
com os parafusos adequados.
Em caso de instalação de um
tanque de água quente
doméstica (opcional), consulte
o manual de instalação do
tanque.
É muito importante manter o manómetro bem visível.
A posição do manómetro pode ser alterada, como se
mostra na figura seguinte. Certifique-se de que o tubo
capilar não entra em contacto com arestas afiadas; e
evite dobrá-lo, tanto quanto possível.
■ Altere a posição do manómetro quando a
tubagem ficar do lado esquerdo da unidade
■ Montagem do manómetro contra uma parede (os
2 parafusos são fornecimento local).
2
5
1
3
3
4
5
6
2
3
1
1x
2x
4x
2x
5 mm
3 4
1 2
2x
