RKHBRD011~016ABV1+Y1
Unidade interior para o sistema de bomba de calor ar/água
4PW61218-1C – 2012.06
Manual de instalação
32
A configuração do padrão A permite 2 pontos de regulação de
aquecimento ambiente e um (tal como no projecto clássico) ponto de
regulação de água quente doméstica.
Os sinais dos pedidos de aquecimento ambiente podem ser
implementados de 2 formas diferentes (à escolha do instalador):
■ sinal de ligar/desligar térmica (do termóstato externo de
ambiente)
■ sinal de estado (activo/não activo) do dispositivo redutor de
temperatura correspondente ( )
As ligações eléctricas da unidade devem ser efectuadas na placa
opcional de circuito impresso de exigência.
A configuração do padrão A é efectuada nas regulações locais:
1 Escolha o padrão adequado: [7-02]=0
2 Active o ponto de regulação múltiplo 1: [7-03]=0 ➞ [7-03]=1
Active o ponto de regulação múltiplo 2: [7-04]=0 ➞ [7-04]=1
3 Introduza o ponto de regulação múltiplo de temperatura 1:
[A-03] (ver mais à frente)
Introduza o ponto de regulação múltiplo de temperatura 2:
[A-04] (ver mais à frente)

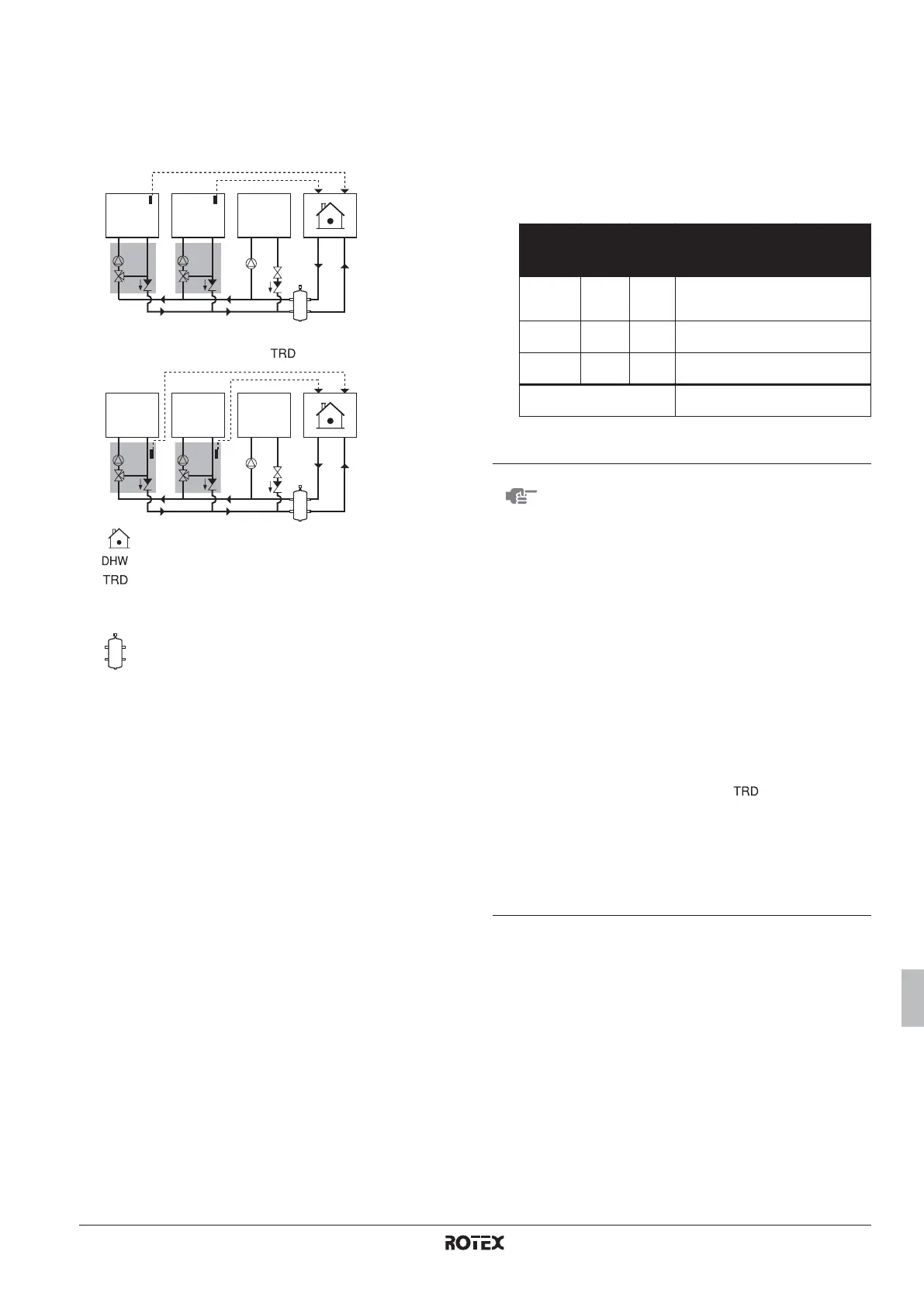

Exemplo de configuração:
Unidade interior
Tanque de água quente doméstica
Dispositivo redutor de temperatura
Space 1 Espaço 1
Space 2 Espaço 2
Garrafa de equilíbrio
Space 1 DHWSpace 2
TRD TRD
TRD TRD
Space 1
DHWSpace 2
Ponto
de
regula-
ção
Ajustes
no
local
Estado térmico
Água
quente
doméstica
70°C
(a)
(a) A temperatura da água necessária para alcançar este ponto de regulação,
evidentemente, é superior a 70°C.
[b-03]
Inactivo Activo Inactivo Inactivo Inactivo
Espaço 1 65°C [A-03]
Inactivo Activo/
Inactivo
Activo Activo Inactivo
Espaço 2 35°C [A-04]
Inactivo Activo/
Inactivo
Activo Inactivo Activo
Água resultante da bomba de
calor
Inactivo
>70°C 65°C 65°C 35°C
NOTA
■ Se o sistema for configurado segundo o padrão
A, não é possível utilizar a funcionalidade de
termóstato de ambiente do controlo remoto
(desligada de fábrica, caso se opte por vários
pontos de regulação) nem o termóstato externo
de ambiente (alternativa usual à funcionalidade
de termóstato de ambiente do controlo remoto).
■ O valor de temperatura da água do controlo
remoto é ignorado quando se activa o padrão A.
■ É responsabilidade do instalador certificar-se de
que não ocorrem situações indesejadas (por ex.,
temperaturas de água demasiado altas nos
circuitos de piso radiante).
■ É responsabilidade do instalador certificar-se de
que o circuito da água fica bem equilibrado (por
ex., quando ocorre uma solicitação de água
quente doméstica, deverá continuar a haver fluxo
suficiente em direcção a outras aplicações).
■ Rotex não disponibiliza nenhum dispositivo
redutor de temperatura ( ). Este sistema só
faculta a possibilidade de utilizar vários pontos de
regulação.
■ É aconselhável utilizar apenas a funcionalidade
de armazenamento automático para aquecimento
de águas domésticas quando se aplica o padrão
A (com uma temperatura elevada nos pontos de
regulação).
