4-
ES
FUEL
11
CONJUNTO DE ADMISIÓN

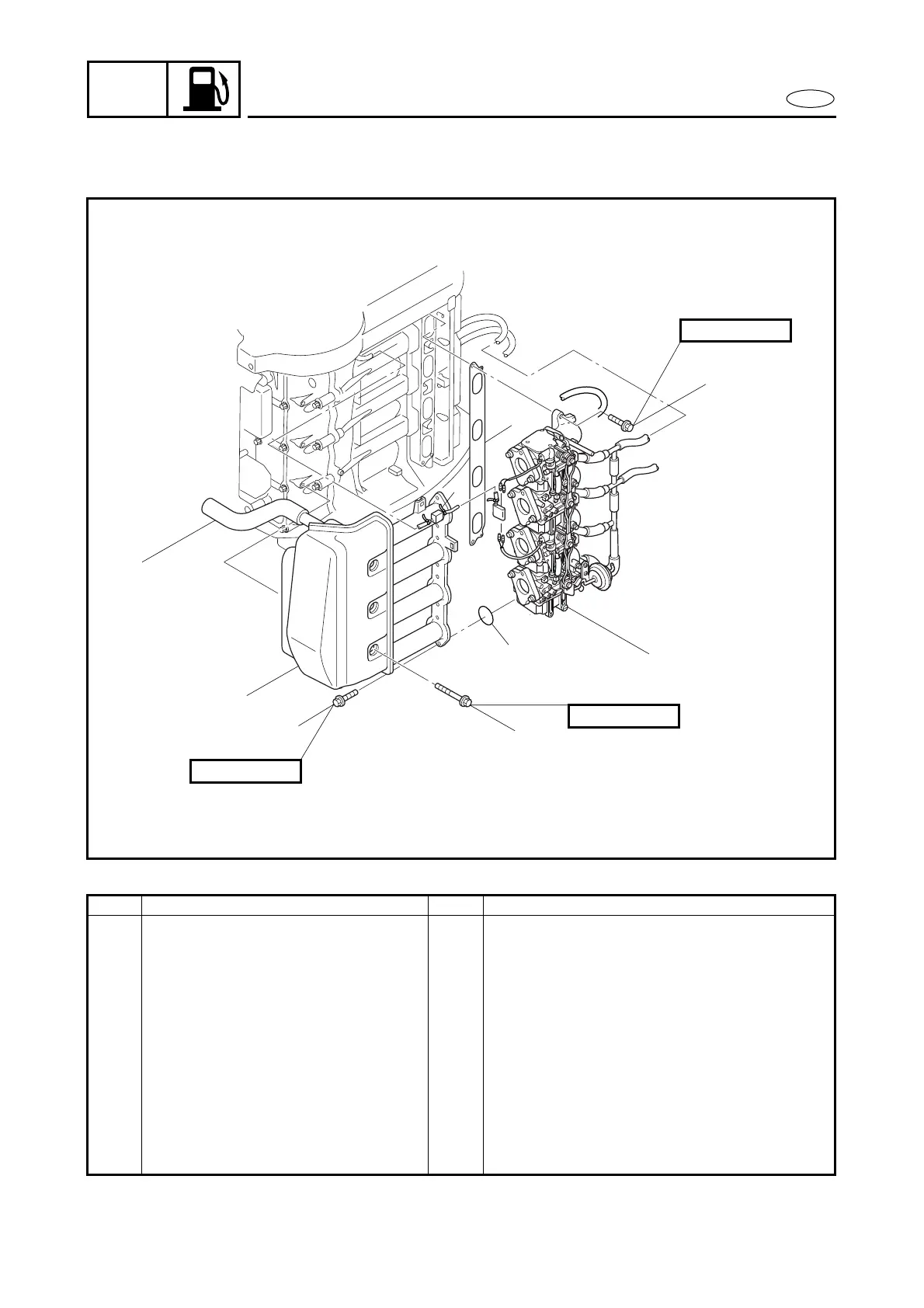

DIAGRAMA DETALLADO
1
2
3
6
4
5
7
9
8
8 × 35 mm
8 × 60 mm
6 × 16 mm
GRÁFICA DE EXTRACCIÓN E INSTALACIÓN
Paso Procedimiento/Denominación de la pieza Cantidad Puntos de servicio
EXTRACCIÓN DEL CONJUNTO DE
ADMISIÓN
Siga el “Paso” de la izquierda para la extracción.
Unidad de control Consulte la sección “UNIDAD DE CONTROL”.
1 Conexión de cierre de plástico 1
2 Manguera 1
3 Perno 3
4 Perno 8
5 Silenciador de admisión 1
6 Junta tórica 4
7 Perno 5
8 Conjunto de admisión 1
9 Empaquetadura 1
Para la instalación, invierta los pasos de la extracción.
CONJUNTO DE ADMISIÓN
9
