Connector Pinouts and LEDs
DS1103 Hardware Installation and Configuration March 2004
165
â–²
â– â– â– â– â– â– â– â– â– â– I
▲■■■■■■■■■■■■■■â–

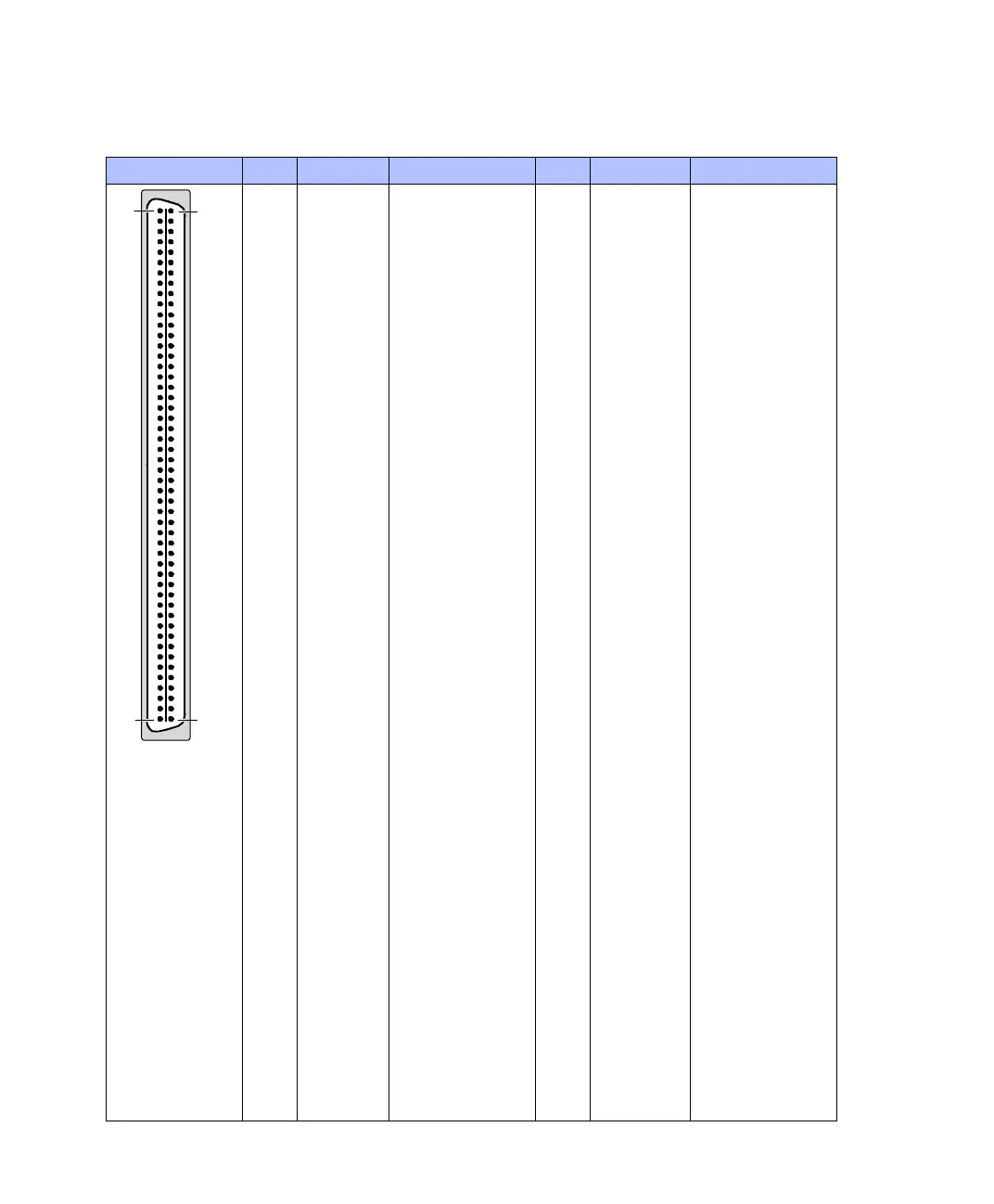

Connector (P1) Pin Sub-D Pin Signal Pin Sub-D Pin Signal
P1 1 P1B 1 GND P1 2 P1A 1 GND
P1 3 P1B 34 ADCH1 P1 4 P1A 34 ADCH2
P1 5 P1B 18 GND P1 6 P1A 18 GND
P1 7 P1B 2 ADCH3 P1 8 P1A 2 ADCH4
P1 9 P1B 35 GND P1 10 P1A 35 GND
P1 11 P1B 19 ADCH5 P1 12 P1A 19 ADCH6
P1 13 P1B 3 GND P1 14 P1A 3 GND
P1 15 P1B 36 ADCH7 P1 16 P1A 36 ADCH8
P1 17 P1B 20 GND P1 18 P1A 20 GND
P1 19 P1B 4 ADCH9 P1 20 P1A 4 ADCH10
P1 21 P1B 37 GND P1 22 P1A 37 GND
P1 23 P1B 21 ADCH11 P1 24 P1A 21 ADCH12
P1 25 P1B 5 GND P1 26 P1A 5 GND
P1 27 P1B 38 ADCH13 P1 28 P1A 38 ADCH14
P1 29 P1B 22 GND P1 30 P1A 22 GND
P1 31 P1B 6 ADCH15 P1 32 P1A 6 ADCH16
P1 33 P1B 39 GND P1 34 P1A 39 GND
P1 35 P1B 23 ADCH17 P1 36 P1A 23 ADCH18
P1 37 P1B 7 GND P1 38 P1A 7 GND
P1 39 P1B 40 ADCH19 P1 40 P1A 40 ADCH20
P1 41 P1B 24 GND P1 42 P1A 24 GND
P1 43 P1B 8 GND P1 44 P1A 8 GND
P1 45 P1B 41 GND P1 46 P1A 41 GND
P1 47 P1B 25 DACH1 P1 48 P1A 25 DACH2
P1 49 P1B 9 GND P1 50 P1A 9 GND
P1 51 P1B 42 DACH3 P1 52 P1A 42 DACH4
P1 53 P1B 26 GND P1 54 P1A 26 GND
P1 55 P1B 10 DACH5 P1 56 P1A 10 DACH6
P1 57 P1B 43 GND P1 58 P1A 43 GND
P1 59 P1B 27 DACH7 P1 60 P1A 27 DACH8
P1 61 P1B 11 GND P1 62 P1A 11 GND
P1 63 P1B 44 GND P1 64 P1A 44 GND
P1 65 P1B 28 GND P1 66 P1A 28 GND
P1 67 P1B 12 SADCH1 P1 68 P1A 12 SADCH2
P1 69 P1B 45 GND P1 70 P1A 45 GND
P1 71 P1B 29 SADCH3 P1 72 P1A 29 SADCH4
P1 73 P1B 13 GND P1 74 P1A 13 GND
P1 75 P1B 46 SADCH5 P1 76 P1A 46 SADCH6
P1 77 P1B 30 GND P1 78 P1A 30 GND
P1 79 P1B 14 SADCH7 P1 80 P1A 14 SADCH8
P1 81 P1B 47 GND P1 82 P1A 47 GND
P1 83 P1B 31 SADCH9 P1 84 P1A 31 SADCH10
P1 85 P1B 15 GND P1 86 P1A 15 GND
P1 87 P1B 48 SADCH11 P1 88 P1A 48 SADCH12
P1 89 P1B 32 GND P1 90 P1A 32 GND
P1 91 P1B 16 SADCH13 P1 92 P1A 16 SADCH14
P1 93 P1B 49 GND P1 94 P1A 49 GND
P1 95 P1B 33 SADCH15 P1 96 P1A 33 SADCH16
P1 97 P1B 17 GND P1 98 P1A 17 GND
P1 99 P1B 50 SADCSOC P1 100 P1A 50 GND
21
99 100
